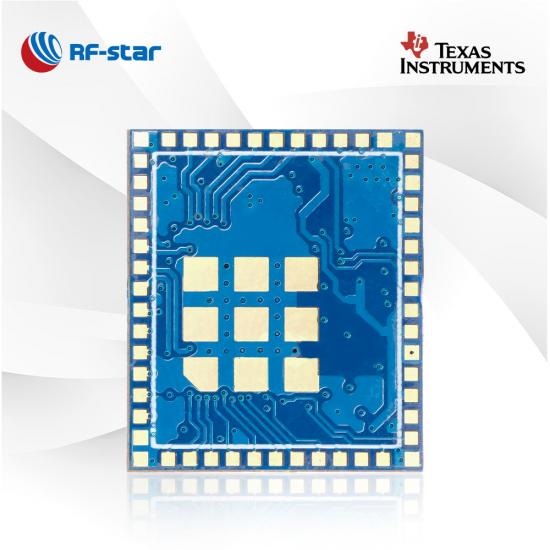

Mô-đun WLAN / Wi-Fi 2.4G CC3200 RF-WM-3200B3 tiêu thụ thấp

Mô-đun Wi-Fi RF-WM-3200B3 hướng tới các ứng dụng IoT thông minh. Nó tương thích với pin-2-pin với TI CC3200MOD. Kích thước nhỏ gọn và khả năng tích hợp cao khiến mô-đun Wlan trở nên phổ biến trong các ứng dụng có yêu cầu cao.

  • P/N:

    RF-WM-3200B3
  • SoC:

    CC3200
  • Bộ xử lý:

    ARM® Cortex™-M4 at 80 MHz
  • Các giao thức:

    Wi-Fi 2.4 GHz
  • Tần suất làm việc:

    2412 MHz ~ 2472 MHz
  • Gói (mm):

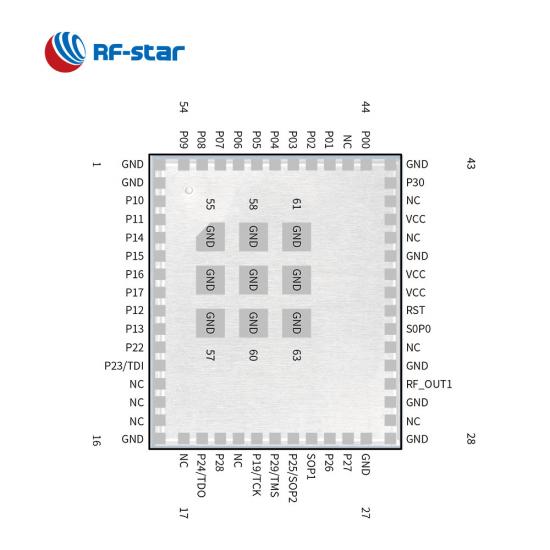

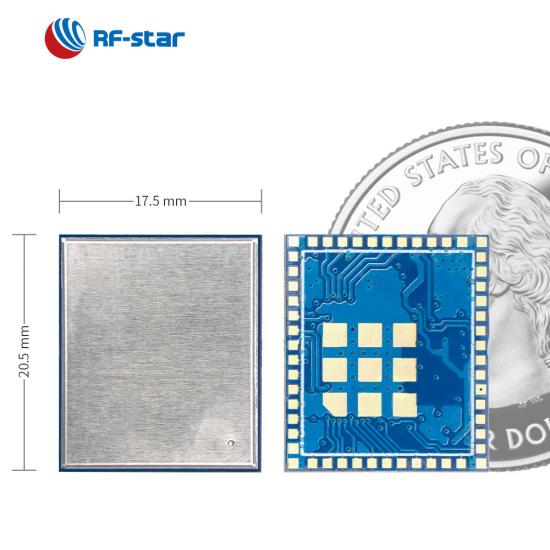

    20.5 × 17.5 × 2.5, 1.27 pitch, 63-pin
  • Đặc trưng:

    802.11bgn, IPv4, 2 secure sockets, 1 STA
  • GPIO:

    27
  • Tối đa Năng lượng TX:

    +17 dBm (11 Mbps @ CCK)
  • Phạm vi truyền:

    300 m

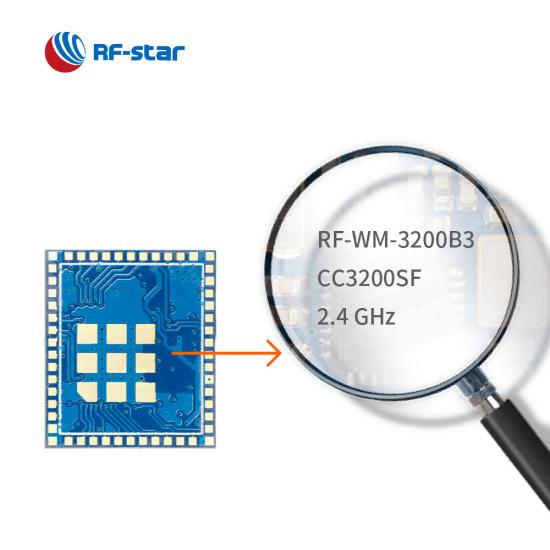

Mô-đun WiFi RF-WM-3200B3 được thiết kế dựa trên SoC không dây TI SimpleLink CC3200 với MCU ARM® Cortex™-M4 hiệu suất cao được nhúng. Mô-đun này tích hợp các tinh thể, đèn flash 1 MB và bộ lọc. Khả năng tích hợp cao cho phép khách hàng phát triển toàn bộ ứng dụng với mô-đun duy nhất này và tiết kiệm không gian PCBA. Mô-đun này hỗ trợ chế độ AP (điểm truy cập) , chế độ STA (trạm)chế độ Wi-Fi Direct , đồng thời nó cũng có thể hoạt động với các hệ thống con bao gồm đài 802.11 b/g/n, băng tần cơ sở và MAC với công cụ mã hóa mạnh mẽ để nhanh chóng, kết nối Internet an toàn với mã hóa 256-bit. Mô-đun Wlan có thể được áp dụng cho bảo mật cá nhân và doanh nghiệp WPA2 và WPS 2.0. Các ngăn xếp TCP/IP và TLS/SSL, máy chủ HTTP và nhiều giao thức Internet của nó cho phép mô-đun này có thể truy cập nhiều ứng dụng.


Các tính năng của Mô-đun WLAN / Wi-Fi CC3200 RF-WM-3200B3


- Các ứng dụng -

·  Máy theo dõi bệnh nhân đa thông số

·  Hệ thống y tế từ xa

·  Camera công suất thấp

·  Hệ thống HVAC

· Nhiệt kế

·  Tự động hóa nhà máy

Các ứng dụng của Mô-đun WLAN / Wi-Fi CC3200 RF-WM-3200B3

SoC không dây:

  • Bộ xử lý ARM ®  Cortex ® -M4 80 MHz
  • Năng lượng TX:
    • +17 dBm (IEEE 802.11 B, 11 Mb/giây @ CCK)
    • + 13 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • + 12 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Độ nhạy :
    • -80 dBm (IEEE 802.11 B, 11 Mb/giây @ CCK)
    • -69 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • -67 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Ký ức
    • đèn flash 1 MB
    • RAM 256 kB
  • Thông lượng ứng dụng  :
    • UDP: 16 Mb/giây
    • TCP: 13 Mb/giây
  • Bảo mật:
    • AES, DES và 3DES
    • SHA2 và MD5
    • CRC và tổng kiểm tra


Hệ thống con bộ xử lý mạng Wi-Fi N :

  • Có Wi-Fi internet trên chip TM
  • MCU ARM chuyên dụng
    • Giảm tải hoàn toàn giao thức Wi-Fi và Internet khỏi bộ vi điều khiển ứng dụng
  • Giao thức Wi-Fi và internet trong ROM
  • Đài phát thanh 802.11 b/g/n, băng tần cơ sở, điều khiển truy cập trung bình (MAC), trình điều khiển Wi-Fi và thiết bị thay thế
  • ngăn xếp TCP/IP
    • API ổ cắm BSD tiêu chuẩn ngành
    • 8 ổ cắm TCP hoặc UDP đồng thời
    • 2 ổ cắm TLS và SSL đồng thời
  • Công cụ mã hóa mạnh mẽ cho kết nối Internet và Wi-Fi nhanh chóng, an toàn với mã hóa AES 256 bit cho kết nối TIS và SSL
  •  Các chế độ Trạm, AP và Wi-Fi direct ®
  • Bảo mật cá nhân và doanh nghiệp WPA2
  • Trình quản lý kết nối SimpleLink để kết nối Wi-Fi tự động và nhanh chóng
  • Công nghệ SmartConfig TM  , chế độ AP và WPS2 để cung cấp Wi-Fi dễ dàng và linh hoạt

Phạm vi hoạt động:

  • Dải điện áp cung cấp 2,1 V ~ 3,6 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
  • Tần số F : 2412 MHz ~ 2472 MHz


Thiết bị ngoại vi phong phú:

  • Camera song song
  • McASP
  • I²S
  • SD /MMC
  • bạn nghệ thuật
  • SPI
  • I2C
  • xung điện
  • ADC


Mô-đun Wi-Fi dòng TI CC32xx
Mã sản phẩm RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
hình chụp
vi mạch CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Cốt lõi 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4
Anten Tập giấy PCB/Pad Tập giấy PCB/Pad Chip/IPEX/Pad Tập giấy Chip/IPEX/Pad
ĐẬP 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Tốc biến 4 MB (Mô-đun nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (Mô-đun nhúng) 1 MB (Mô-đun nhúng)
Giao thức 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Nguồn cấp 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V
Tính thường xuyên Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 135 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Ngủ đông: 4,0 µA Ngủ sâu năng lượng thấp (LPDS): 250 µA Đã kết nối không hoạt động (MCU trong LPDS): 825 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 229 mA Ngủ đông: 4,0 µA Ngủ sâu năng lượng thấp (LPDS): 250 µA Đã kết nối không hoạt động (MCU trong LPDS): 825 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 229 mA
Tối đa. Năng lượng TX +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM
Nhận độ nhạy -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM
Bảo vệ WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) Bảo mật cá nhân và doanh nghiệp WPA2: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Công cụ mã hóa: AES, DES, 3DES, SHA2, MD5, CRC và Checksum; Ổ cắm bảo mật (SSLv3, TLS1.0, TLS1.1, TLS1.2) Công cụ tiền điện tử: AES, DES và 3DES, SHA2 và MD5, CRC và Checksum Công cụ tiền điện tử: AES, DES và 3DES, SHA2 và MD5, CRC và Checksum
Ngoại vi PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit Giao diện camera song song 8-bit, PLC, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC Giao diện camera song song 8-bit, PLC, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC
GPIO 27 27 27 27 27 27 27
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC
Phạm vi truyền 200 m (ăng-ten PCB bên ngoài) 150 m 200 m (ăng-ten PCB bên ngoài) 150 m 100 m (Ăng-ten chip) 200 m (ăng-ten PCB bên ngoài) 100 m (Ăng-ten chip)
Kích thước (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Bưu kiện LGA LGA LGA LGA Nửa lỗ bước 1,27 mm LGA Nửa lỗ bước 1,27 mm
Chức năng Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODS Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODAS Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODSF Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODASF Nhiều chế độ đầu ra ăng-ten Tiêu thụ điện năng thấp hơn, Tương thích với TI CC3200MOD Tiêu thụ điện năng thấp hơn, Hỗ trợ lệnh AT
