| Mô-đun Wi-Fi dòng TI CC32xx |
| Mã sản phẩm |
RF-WM-3235B1S |
RF-WM-3235A1S |
RF-WM-3235B1 |
RF-WM-3235A1 |

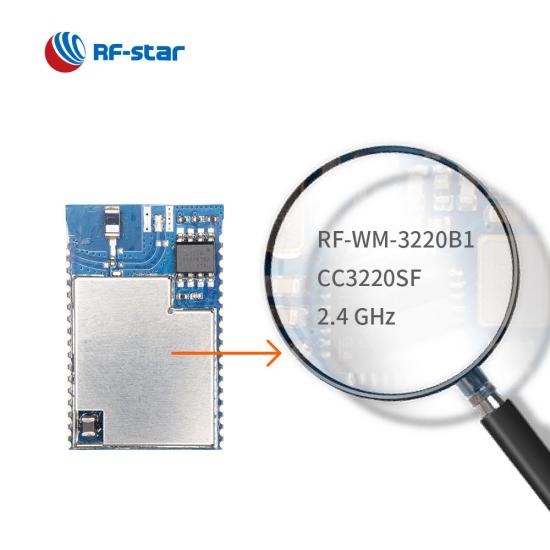

RF-WM-3220B1 |

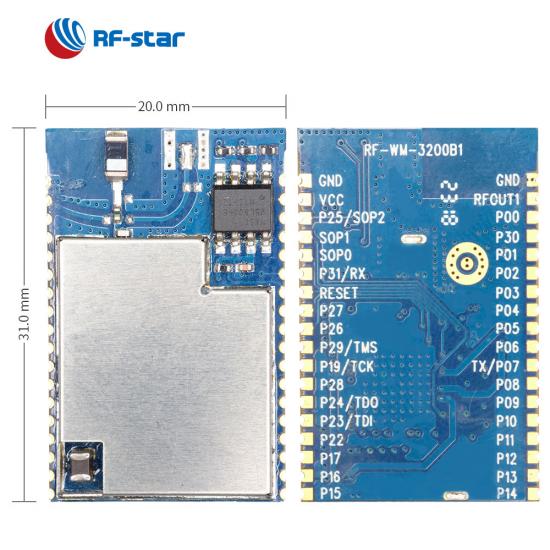

RF-WM-3200B3 |
RF-WM-3200B1 |
| hình chụp |
 |
 |
 |
 |
 |
 |
 |
| vi mạch |
CC3235S |
CC3235S |
CC3235SF |
CC3235SF |
CC3220SF |
CC3200 |
CC3200 |
| Cốt lõi |
80 MHz ARM® Cortex®-M4 |
80 MHz ARM® Cortex®-M4 |
80 MHz ARM® Cortex®-M4 |
80 MHz ARM® Cortex®-M4 |
80 MHz ARM® Cortex®-M4 |
80 MHz ARM® Cortex®-M4 |
80 MHz ARM® Cortex®-M4 |
| Anten |
Tập giấy |
PCB/Pad |
Tập giấy |
PCB/Pad |
Chip/IPEX/Pad |
Tập giấy |
Chip/IPEX/Pad |
| ĐẬP |
256 KB |
256 KB |
256 KB |
256 KB |
256 KB |
256 KB |
256 KB |
| Tốc biến |
4 MB (Mô-đun nhúng) |
4 MB (Mô-đun nhúng) |
1 MB (IC nhúng) 4 MB (Mô-đun nhúng) |
1 MB (IC nhúng) 4 MB (Mô-đun nhúng) |
1 MB (IC nhúng) 4 MB (Mô-đun nhúng) |
1 MB (Mô-đun nhúng) |
1 MB (Mô-đun nhúng) |
| Giao thức |
802.11 a/b/g/n: 2,4 GHz và 5 GHz |
802.11 a/b/g/n: 2,4 GHz và 5 GHz |
802.11 a/b/g/n: 2,4 GHz và 5 GHz |
802.11 a/b/g/n: 2,4 GHz và 5 GHz |
802.11 b/g/n: 2,4 GHz |
802.11 b/g/n: 2,4 GHz |
802.11 b/g/n: 2,4 GHz |
| Nguồn cấp |
2,7 V ~ 3,6 V, khuyến nghị 3,3 V |
2,7 V ~ 3,6 V, khuyến nghị 3,3 V |
2,7 V ~ 3,6 V, khuyến nghị 3,3 V |
2,7 V ~ 3,6 V, khuyến nghị 3,3 V |
2,7 V ~ 3,6 V, khuyến nghị 3,3 V |
2,7 V ~ 3,6 V, khuyến nghị 3,3 V |
2,7 V ~ 3,6 V, khuyến nghị 3,3 V |
| Tính thường xuyên |
Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA |
Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA |
Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA |
Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA |
Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 135 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA |
Ngủ đông: 4,0 µA Ngủ sâu năng lượng thấp (LPDS): 250 µA Đã kết nối không hoạt động (MCU trong LPDS): 825 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 229 mA |
Ngủ đông: 4,0 µA Ngủ sâu năng lượng thấp (LPDS): 250 µA Đã kết nối không hoạt động (MCU trong LPDS): 825 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 229 mA |
| Tối đa. Năng lượng TX |
+18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) |
+18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) |
+18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) |
+18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) |
+18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM |
+18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM |
+18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM |
| Nhận độ nhạy |
-96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) |
-96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) |
-96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) |
-96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) |
-96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM |
-96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM |
-96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM |
| Bảo vệ |
WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) |
WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) |
WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) |
WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) |
Bảo mật cá nhân và doanh nghiệp WPA2: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Công cụ mã hóa: AES, DES, 3DES, SHA2, MD5, CRC và Checksum; Ổ cắm bảo mật (SSLv3, TLS1.0, TLS1.1, TLS1.2) |
Công cụ tiền điện tử: AES, DES và 3DES, SHA2 và MD5, CRC và Checksum |
Công cụ tiền điện tử: AES, DES và 3DES, SHA2 và MD5, CRC và Checksum |
| Ngoại vi |
PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit |
PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit |
PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit |
PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit |
PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit |
Giao diện camera song song 8-bit, PLC, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC |
Giao diện camera song song 8-bit, PLC, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC |
| GPIO |
27 |
27 |
27 |
27 |
27 |
27 |
27 |
| Nhiệt độ làm việc |
-40oC ~ +85oC |
-40oC ~ +105oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
| Nhiệt độ bảo quản |
-55oC ~ +125oC |
-55oC ~ +125oC |
-55oC ~ +125oC |
-55oC ~ +125oC |
-55oC ~ +125oC |
-55oC ~ +125oC |
-55oC ~ +125oC |
| Phạm vi truyền |
200 m (ăng-ten PCB bên ngoài) |
150 m |
200 m (ăng-ten PCB bên ngoài) |
150 m |
100 m (Ăng-ten chip) |
200 m (ăng-ten PCB bên ngoài) |
100 m (Ăng-ten chip) |
| Kích thước (mm) |
20,5 x 17,5 x 1,7 |
25,0 x 20,5 x 2,3 |
20,5 x 17,5 x 1,7 |
25 x 20,5 x 2,3 |
31,0 x 20,0 x 2,3 |
20,5 x 17,5 x 2,3 |
31,0 x 20,0 x 2,3 |
| Bưu kiện |
LGA |
LGA |
LGA |
LGA |
Nửa lỗ bước 1,27 mm |
LGA |
Nửa lỗ bước 1,27 mm |
| Chức năng |
Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODS |
Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODAS |
Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODSF |
Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODASF |
Nhiều chế độ đầu ra ăng-ten |
Tiêu thụ điện năng thấp hơn, Tương thích với TI CC3200MOD |
Tiêu thụ điện năng thấp hơn, Hỗ trợ lệnh AT |
