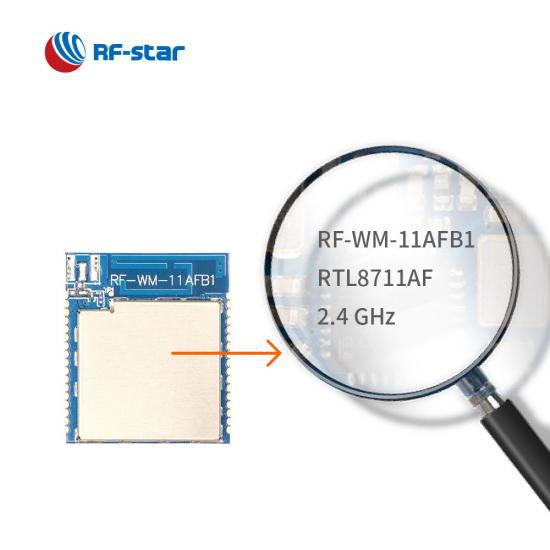

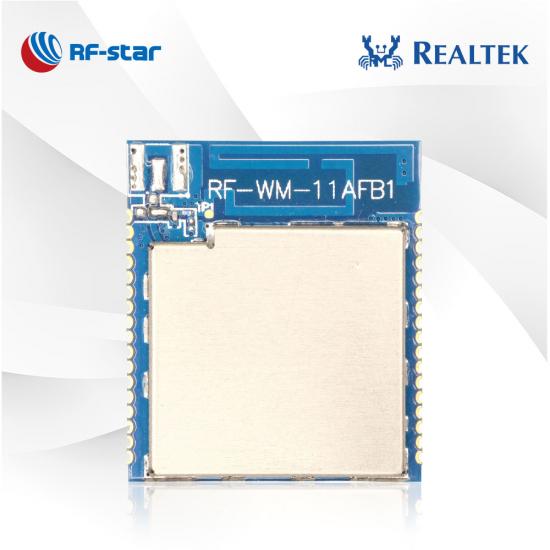

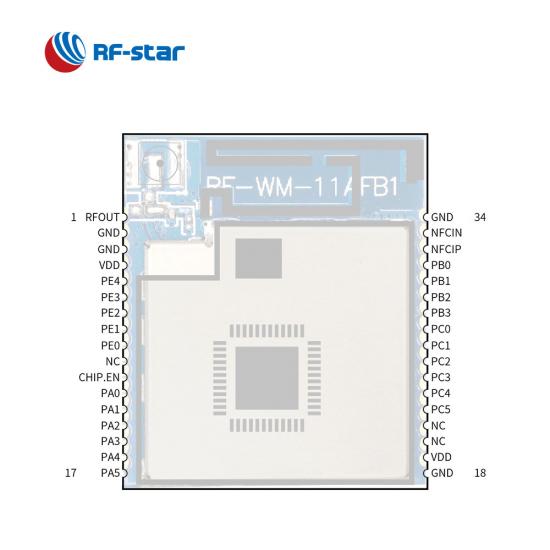

Mô-đun Wi-Fi WLAN RealTek RTL8711AF RF-WM-11AFB1

RF-WM-11AFB1 là mô-đun Wi-Fi nhắm đến thị trường năng lượng thấp. Mô-đun có nguồn tài nguyên phong phú khiến nó trở nên phổ biến trong các ứng dụng Internet of Things.

P/N:
RF-WM-11AFB1
SoC:
RTL8711AF
Bộ xử lý:
ARM® Cortex™-M3 (up to 166 MHz)
Các giao thức:
2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
Tần suất làm việc:
2401 MHz ~ 2484 MHz
Gói (mm):

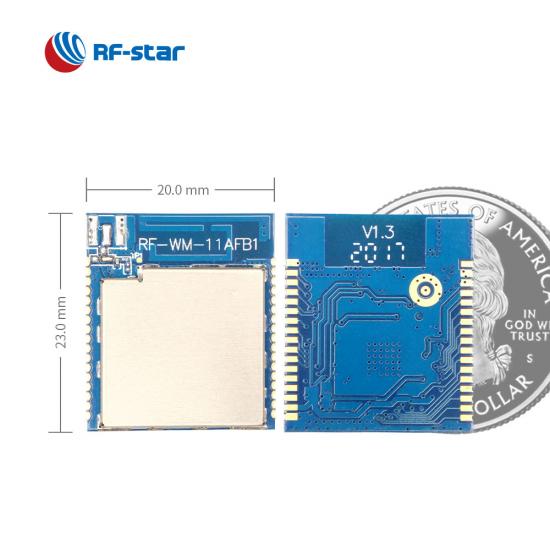

23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
Đặc trưng:
Three RF output modes of PCB, IPEX and half-hole
GPIO:
21
Tối đa Năng lượng TX:
+17 dBm (11 Mbps @ CCK)
Phạm vi truyền:
300 m

Yêu cầu ngay bây giờ

RF-WM-11AFB1 là mô-đun không dây dựa trên Realtek RTL8711AF . Mô-đun này tích hợp WLAN MAC, chức năng băng tần cơ sở/RF và NFC WLAN có khả năng 1T1R. MCU 166 MHz ARM® Cortex™-M3 chính của nó và tài nguyên ROM/RAM/flash lớn hơn giúp có thể xử lý một lượng lớn dữ liệu. Tùy chọn RF của nó cho phép mô-đun trong các ứng dụng có cơ hội tiếp cận các phạm vi khác nhau và giảm bớt công việc phát triển RF của sản phẩm cuối cùng. Mô -đun wifi cũng hỗ trợ truyền cổng nối tiếp và lệnh AT để thiết lập các thông số. Giao thức hỗ trợ chế độ AP, chế độ Trạm (STA) và chế độ AP+Station .

Mô-đun Wi-Fi WLAN RTL8711AF RF-WM-11AFB1

Bộ xử lý mạnh mẽ

Tốc độ lên đến 166 MHz ARM® Cortex™-M3 giúp mô-đun Wi-Fi hoạt động tốt trong nhiều ngành khác nhau.

Thiết bị ngoại vi phong phú

SDIO, UART, SPI, I2S, I2C,PWM,PCM có sẵn.

Nhiều giao thức

2,4 GHz 1T1R 802.11 b/g/n, tốc độ PHY nhận và truyền 72,2 Mbps sử dụng băng thông 20 MHz, tốc độ PHY nhận và truyền 150 Mbps sử dụng băng thông 40 MHz.

Bảo mật cao

Cung cấp khả năng tính toán SW thấp và mã hóa hiệu suất cao, các thuật toán xác thực được hỗ trợ: MD5, SHA-1, SHA-2 (SHA-224/SHA-256), HMAC-MD5, HMAC-SHA1, HMAC-SHA2 và các cơ chế mã hóa/giải mã .

Chế độ đầu ra RF linh hoạt

Ba chế độ đầu ra RF của PCB, IPEX và chân RF nửa lỗ có thể đáp ứng mọi yêu cầu của bạn.

- Chức năng bình thường -

Chế độ AP: Chế độ STA:

· Đặt trước SSID và mật khẩu · Quét điểm nóng

· Ổ cắm tùy chọn: Máy chủ UDP hoặc máy chủ TDP · Kết nối với điểm phát sóng được chỉ định

SoC không dây:

Bộ xử lý ARM ^® Cortex ^® -M3 166 MHz
Năng lượng TX:

+17 dBm (IEEE 802.11 B, 11 Mb/giây @ CCK)
+ 13,5 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
+ 13,5 dBm (IEEE 802.11 N, HT20 @ MCS7)
+ 13,5 dBm (IEEE 802.11 N, HT40 @ MCS7)

Độ nhạy :

-82 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
-69 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
-66 dBm (IEEE 802.11 N, HT20 @ MCS7)
-63 dBm (IEEE 802.11 N, HT40 @ MCS7)

Ký ức

đèn flash 1 MB
RAM 512 kB
1 MB bộ nhớ

Tỷ lệ D ata:

Tốc độ PHY 72,2 Mbps (@ băng thông 40 MHz)
Tốc độ PHY 150 Mbps (@ băng thông 20 MHz)

Bảo mật:

Wi-Fi WEP, WPA, WPA2, WPS
Công cụ bảo mật: MD5, SHA-1, SHA2-256, DES, 3DES, AES

Chứng chỉ C :

RoHS

Các tiêu chuẩn được hỗ trợ:

Mạng WLAN tương thích 802.11b/g/n
Cải tiến QoS 802.11e (WMM)
802.11i (WPA, WPA2). Dịch vụ xác thực khóa mở, khóa chia sẻ và khóa cặp
Hỗ trợ Wi-Fi WPS
Hỗ trợ trực tiếp Wi-Fi
Giao thức TCP/IP trọng lượng nhẹ

Phạm vi hoạt động:

Dải điện áp cung cấp 3,0 V ~ 3,6 V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
Tần số F : 2401 MHz ~ 2484 MHz

Thiết bị ngoại vi phong phú:

SDIO
bạn nghệ thuật
S PI
tôi ²S
tôi ²C
N FC
P WM

Bảng dữ liệu phần cứng RF-WM-11AFB1 V1.0_20230525

Mô-đun Wi-Fi dòng Realtek RTL87xx
Mã sản phẩm	RF-WM-11AFB1	RF-WM-10AFB1	RF-WM-20CMB1
hình chụp
vi mạch	RTL8711AF	RTL8710AF	RTL8720CM
Cốt lõi	166 MHz ARM® Cortex®-M3	83 MHz ARM® Cortex®-M3	100 MHz Real-M300 KM4
Anten	PCB/IPEX/Nửa lỗ	PCB/IPEX/Nửa lỗ	PCB/IPEX/Nửa lỗ
ĐẬP	SRAM: 512 KB SDRAM: 2 MB	SRAM: 512 KB	SRAM: 256 KB PSRAM: 4 MB
Tốc biến	1 MB (IC nhúng)	1 MB (IC nhúng)	2 MB (Mô-đun được nhúng)
Giao thức	802.11 b/g/n 1×1, 2,4 GHz; Tăng cường QoS 802.11e (WMM); 802.11i (WPA, WPA2)	802.11 b/g/n 1×1, 2,4 GHz; Tăng cường QoS 802.11e (WMM); 802.11i (WPA, WPA2)	802.11 b/g/n 1×1, 2,4 GHz; Tăng cường QoS 802.11e (WMM); 802.11i (WPA, WPA2) BLE4.2
Nguồn cấp	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm	11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm	Wi-Fi: 11b(11 Mbps@CCK): +17,0 dBm 11g(54 Mbps@OFDM): +15,0 dBm 11n(72 Mbps@MCS7): +13,0 dBm BLE: +4,5 dBm
Nhận độ nhạy	11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm	11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm	Wi-Fi: 11b(11 Mbps@CCK): -86dBm 11g(54 Mbps@OFDM): -73dBm 11n(72 Mbps@MCS7): -69dBm BLE: -96 dBm
Bảo vệ	Wi-Fi WPA, WPA2, WPS Công cụ mã hóa: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WPA, WPA2, WPS Công cụ mã hóa: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WEP, WPA, WPA2, WPS Công cụ mã hóa: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
Ngoại vi	UART, SPI, I2C, I2S, SDIO, NFC,PWM, GPIO	UART, SPI, I2C, I2S, SDIO, GPIO	UART, SPI, I2C, I2S, SDIO,PWM, GPIO, GDMA
GPIO	21	21	21
Nhiệt độ làm việc	-20oC ～ +85oC	-20oC ～ +85oC	-20oC ～ +85oC
Nhiệt độ bảo quản	-55oC ～ +125oC	-55oC ～ +125oC	-55oC ～ +125oC
Phạm vi truyền	200 m (ăng-ten PCB)	200 m (ăng-ten PCB)	Wi-Fi: 200 m (ăng-ten PCB) BLE: 70 m ((ăng-ten PCB)
Kích thước (mm)	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4
Bưu kiện	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
Chức năng	Hỗ trợ AP/STA, Hỗ trợ giao thức truyền tải trong suốt	Hỗ trợ AP/STA, Hỗ trợ giao thức truyền tải trong suốt	Mô-đun kết hợp Wi-Fi BLE, Hỗ trợ giao thức truyền trong suốt Wi-Fi
