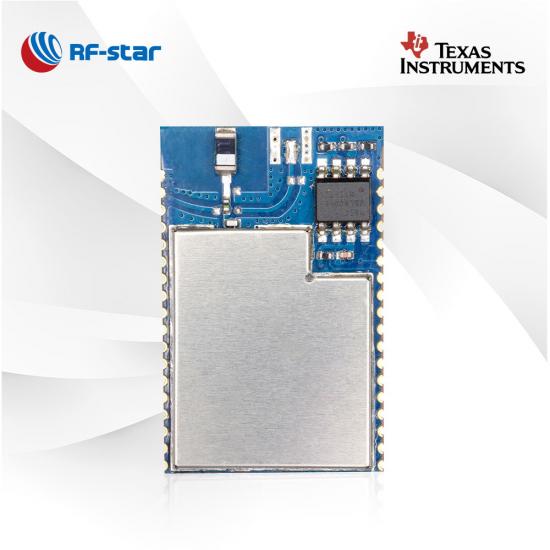

Cortex-M4 MCU CC3200 Mô-đun WLAN / Wi-Fi RF-WM-3200B1

Mô-đun Wi-Fi RF-WM-3200B1 đang hoạt động ở tần số 2,4 GHz và nhắm đến các ứng dụng IoT tiêu thụ điện năng thấp.

  • P/N:

    RF-WM-3200B1
  • SoC:

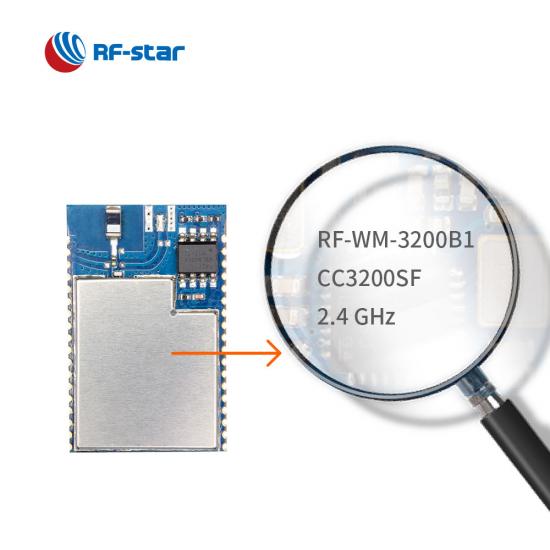

    CC3200
  • Bộ xử lý:

    ARM® Cortex™-M4 at 80 MHz
  • Các giao thức:

    Wi-Fi 2.4 GHz
  • Tần suất làm việc:

    2401 MHz ~ 2484 MHz
  • Gói (mm):

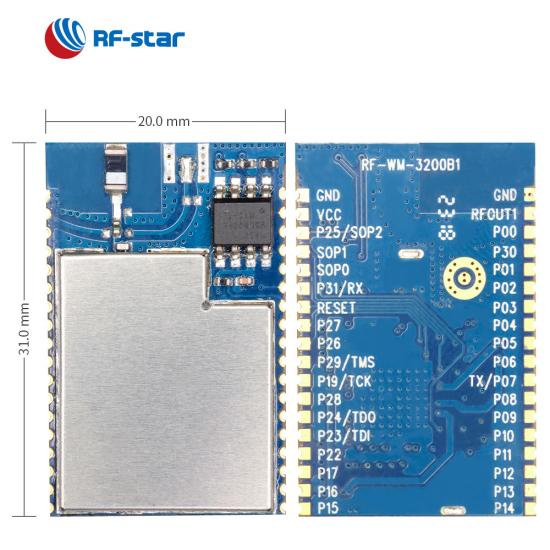

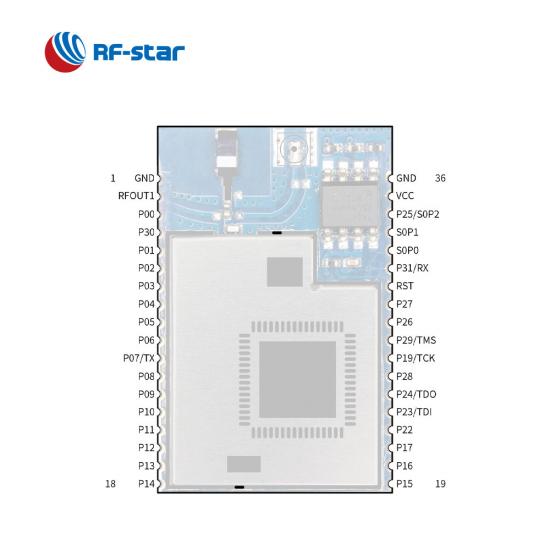

    31.0 × 20.0 × 2.8, half-hole, 1.52 pitch, 36-pin
  • Đặc trưng:

    802.11bgn, IPv4, 2 secure sockets, 1 STA, three RF output modes
  • GPIO:

    27
  • Tối đa Năng lượng TX:

    +17 dBm (11 Mbps @ CCK)
  • Phạm vi truyền:

    300 m

RF-WM-3200B1mô-đun Wi-Fi dựa trên MCU không dây TI SimpleLink CC3200 . Mô-đun này tích hợp MCU ARM® Cortex™-M4 hiệu suất cao trong IC, tinh thể, bộ lọc và tùy chọn chế độ đầu ra RF. Khả năng tích hợp cao cho phép khách hàng phát triển toàn bộ ứng dụng chỉ bằng một mô-đun duy nhất. Mô-đun WLAN này hỗ trợ một loạt hệ thống con bao gồm đài 802.11 b/g/n, băng cơ sở và MAC với công cụ mã hóa mạnh mẽ để kết nối Internet nhanh chóng, an toàn với mã hóa 256-bit. Nó có thể hoạt động ở chế độ AP (điểm truy cập), chế độ STA (trạm) và chế độ Wi-Fi Direct . Người dùng có thể sử dụng mô-đun này để thực hiện các ứng dụng liên quan đến bảo mật cá nhân và doanh nghiệp WPA2 cũng như WPS 2.0. Mô-đun này đã nhúng một số ngăn xếp để bạn phát triển: ngăn xếp TCP/IP và TLS/SSL, máy chủ HTTP và nhiều giao thức Internet.


Các tính năng của mô-đun WLAN TI SimpleLink CC3200


- Các ứng dụng -

· Kết nối đám mây

· Cổng Internet

· Nút cảm biến mạng IP

· Hệ thống an ninh

· HVAC

· Ổ cắm thông minh

Các ứng dụng của mô-đun WLAN TI SimpleLink CC3200

SoC không dây:


  • Bộ xử lý ARM ®  Cortex ® -M4 80 MHz
  • Năng lượng TX:
    • +17 dBm (IEEE 802.11 B, 11 Mb/giây @ CCK)
    • + 13 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • + 12 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Độ nhạy :
    • -80 dBm (IEEE 802.11 B, 11 Mb/giây @ CCK)
    • -69 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • -67 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Ký ức
    • đèn flash 1 MB
    • RAM 256 kB
  • Thông lượng ứng dụng  :
    • UDP: 16 Mb/giây
    • TCP: 13 Mb/giây
  • Bảo mật:
    • AES, DES và 3DES
    • SHA2 và MD5
    • CRC và tổng kiểm tra


Hệ thống con bộ xử lý mạng Wi-Fi N :


  • Có Wi-Fi internet trên chip TM
  • MCU ARM chuyên dụng
    • Giảm tải hoàn toàn giao thức Wi-Fi và Internet khỏi bộ vi điều khiển ứng dụng
  • Giao thức Wi-Fi và internet trong ROM
  • Đài phát thanh 802.11 b/g/n, băng tần cơ sở, điều khiển truy cập trung bình (MAC), trình điều khiển Wi-Fi và thiết bị thay thế
  • ngăn xếp TCP/IP
    • API ổ cắm BSD tiêu chuẩn ngành
    • 8 ổ cắm TCP hoặc UDP đồng thời
    • 2 ổ cắm TLS và SSL đồng thời
  • Công cụ mã hóa mạnh mẽ cho kết nối Internet và Wi-Fi nhanh chóng, an toàn với mã hóa AES 256 bit cho kết nối TIS và SSL
  •  Các chế độ Trạm, AP và Wi-Fi direct ®
  • Bảo mật cá nhân và doanh nghiệp WPA2
  • Trình quản lý kết nối SimpleLink để kết nối Wi-Fi tự động và nhanh chóng
  • Công nghệ SmartConfig TM  , chế độ AP và WPS2 để cung cấp Wi-Fi dễ dàng và linh hoạt

Phạm vi hoạt động:


  • Dải điện áp cung cấp 2,1 V ~ 3,6 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
  • Tần số F : 2401 MHz ~ 2484 MHz


Thiết bị ngoại vi phong phú:


  • Camera song song
  • McASP
  • I²S
  • SD /MMC
  • bạn nghệ thuật
  • SPI
  • I2C
  • xung điện
  • ADC


Chứng chỉ C :


  • R oHS
  • Với tới


Mô-đun Wi-Fi dòng TI CC32xx
Mã sản phẩm RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
hình chụp
vi mạch CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Cốt lõi 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4
Anten Tập giấy PCB/Pad Tập giấy PCB/Pad Chip/IPEX/Pad Tập giấy Chip/IPEX/Pad
ĐẬP 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Tốc biến 4 MB (Mô-đun nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (Mô-đun nhúng) 1 MB (Mô-đun nhúng)
Giao thức 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Nguồn cấp 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V
Tính thường xuyên Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 135 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Ngủ đông: 4,0 µA Ngủ sâu năng lượng thấp (LPDS): 250 µA Đã kết nối không hoạt động (MCU trong LPDS): 825 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 229 mA Ngủ đông: 4,0 µA Ngủ sâu năng lượng thấp (LPDS): 250 µA Đã kết nối không hoạt động (MCU trong LPDS): 825 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 229 mA
Tối đa. Năng lượng TX +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM
Nhận độ nhạy -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM
Bảo vệ WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) Bảo mật cá nhân và doanh nghiệp WPA2: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Công cụ mã hóa: AES, DES, 3DES, SHA2, MD5, CRC và Checksum; Ổ cắm bảo mật (SSLv3, TLS1.0, TLS1.1, TLS1.2) Công cụ tiền điện tử: AES, DES và 3DES, SHA2 và MD5, CRC và Checksum Công cụ tiền điện tử: AES, DES và 3DES, SHA2 và MD5, CRC và Checksum
Ngoại vi PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit Giao diện camera song song 8-bit, PLC, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC Giao diện camera song song 8-bit, PLC, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC
GPIO 27 27 27 27 27 27 27
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC
Phạm vi truyền 200 m (ăng-ten PCB bên ngoài) 150 m 200 m (ăng-ten PCB bên ngoài) 150 m 100 m (Ăng-ten chip) 200 m (ăng-ten PCB bên ngoài) 100 m (Ăng-ten chip)
Kích thước (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Bưu kiện LGA LGA LGA LGA Nửa lỗ bước 1,27 mm LGA Nửa lỗ bước 1,27 mm
Chức năng Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODS Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODAS Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODSF Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODASF Nhiều chế độ đầu ra ăng-ten Tiêu thụ điện năng thấp hơn, Tương thích với TI CC3200MOD Tiêu thụ điện năng thấp hơn, Hỗ trợ lệnh AT
