| Mô-đun Wi-Fi dòng Realtek RTL87xx |
| Mã sản phẩm |
RF-WM-11AFB1 |
RF-WM-10AFB1 |

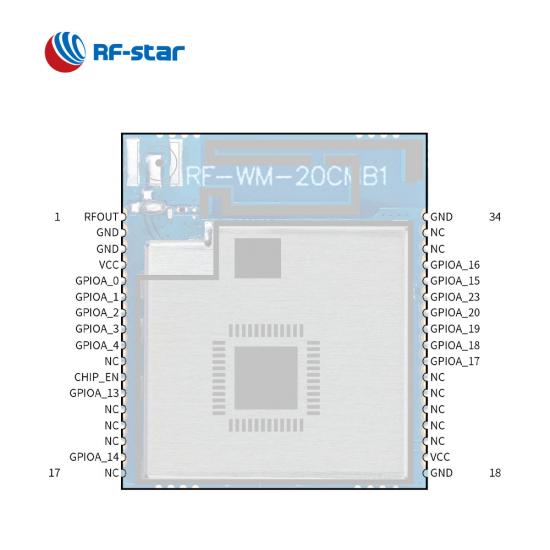

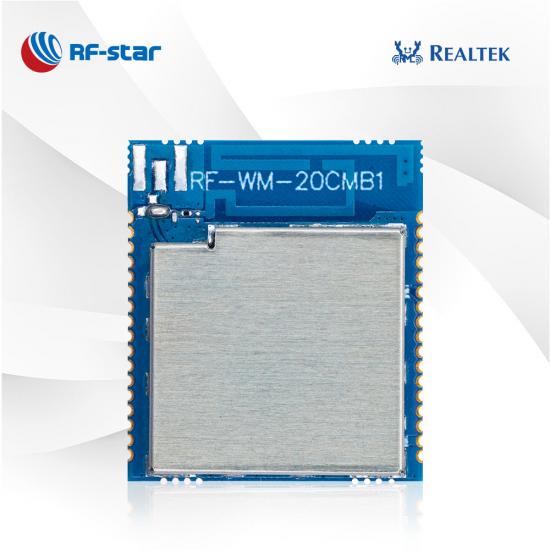

RF-WM-20CMB1 |
| hình chụp |
 |
 |
 |
| vi mạch |
RTL8711AF |
RTL8710AF |
RTL8720CM |
| Cốt lõi |
166 MHz ARM® Cortex®-M3 |
83 MHz ARM® Cortex®-M3 |
100 MHz Real-M300 KM4 |
| Anten |
PCB/IPEX/Nửa lỗ |
PCB/IPEX/Nửa lỗ |
PCB/IPEX/Nửa lỗ |
| ĐẬP |
SRAM: 512 KB SDRAM: 2 MB |
SRAM: 512 KB |
SRAM: 256 KB PSRAM: 4 MB |
| Tốc biến |
1 MB (IC nhúng) |
1 MB (IC nhúng) |
2 MB (Mô-đun được nhúng) |
| Giao thức |
802.11 b/g/n 1×1, 2,4 GHz; Tăng cường QoS 802.11e (WMM); 802.11i (WPA, WPA2) |
802.11 b/g/n 1×1, 2,4 GHz; Tăng cường QoS 802.11e (WMM); 802.11i (WPA, WPA2) |
802.11 b/g/n 1×1, 2,4 GHz; Tăng cường QoS 802.11e (WMM); 802.11i (WPA, WPA2) BLE4.2 |
| Nguồn cấp |
2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V |
2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V |
2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V |
| Tính thường xuyên |
2,4 GHz |
2,4 GHz |
2,4 GHz |
| Tối đa. Năng lượng TX |
11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm |
11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm |
Wi-Fi: 11b(11 Mbps@CCK): +17,0 dBm 11g(54 Mbps@OFDM): +15,0 dBm 11n(72 Mbps@MCS7): +13,0 dBm BLE: +4,5 dBm |
| Nhận độ nhạy |
11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm |
11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm |
Wi-Fi: 11b(11 Mbps@CCK): -86dBm 11g(54 Mbps@OFDM): -73dBm 11n(72 Mbps@MCS7): -69dBm BLE: -96 dBm |
| Bảo vệ |
Wi-Fi WPA, WPA2, WPS Công cụ mã hóa: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES |
Wi-Fi WPA, WPA2, WPS Công cụ mã hóa: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES |
Wi-Fi WEP, WPA, WPA2, WPS Công cụ mã hóa: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES |
| Ngoại vi |
UART, SPI, I2C, I2S, SDIO, NFC,PWM, GPIO |
UART, SPI, I2C, I2S, SDIO, GPIO |
UART, SPI, I2C, I2S, SDIO,PWM, GPIO, GDMA |
| GPIO |
21 |
21 |
21 |
| Nhiệt độ làm việc |
-20oC ～ +85oC |
-20oC ～ +85oC |
-20oC ～ +85oC |
| Nhiệt độ bảo quản |
-55oC ～ +125oC |
-55oC ～ +125oC |
-55oC ～ +125oC |
| Phạm vi truyền |
200 m (ăng-ten PCB) |
200 m (ăng-ten PCB) |
Wi-Fi: 200 m (ăng-ten PCB) BLE: 70 m ((ăng-ten PCB) |

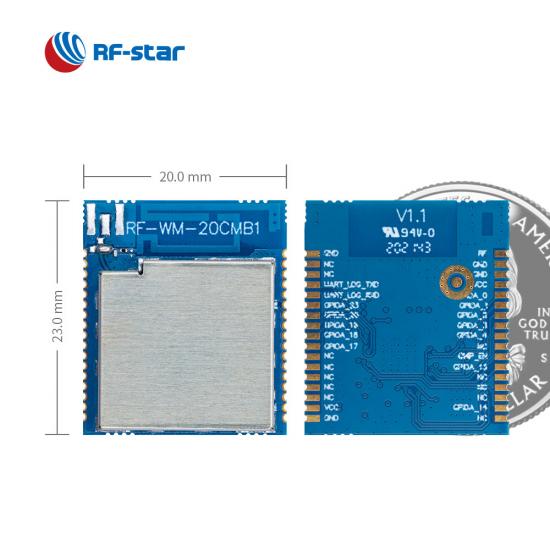

| Kích thước (mm) |
23,0 × 20,0 × 2,4 |
23,0 × 20,0 × 2,4 |
23,0 × 20,0 × 2,4 |
| Bưu kiện |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
| Chức năng |
Hỗ trợ AP/STA, Hỗ trợ giao thức truyền tải trong suốt |
Hỗ trợ AP/STA, Hỗ trợ giao thức truyền tải trong suốt |
Mô-đun kết hợp Wi-Fi BLE, Hỗ trợ giao thức truyền trong suốt Wi-Fi |
