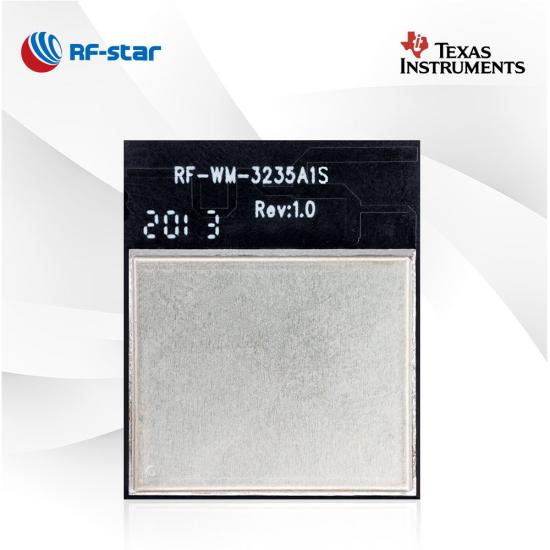

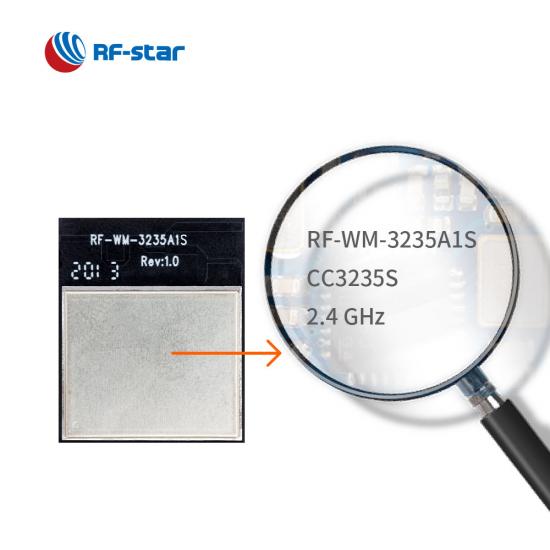

CC3235S Mô-đun Wi-Fi băng tần kép 2,4 GHz & 5 GHz với 4 MB Flash RF-WM-3235A1S

RF-WM-3235A1S là mô-đun Wi-Fi băng tần kép công suất thấp. Nó tương thích với pin-2-pin với TI CC3235MODAS. Mô-đun có ăng-ten PCB hiệu suất cao có thể giúp bạn tiết kiệm đáng kể công việc thiết kế trên các thiết bị cuối của mình.

  • P/N:

    RF-WM-3235A1S
  • SoC:

    CC3235S
  • Bộ xử lý:

    ARM® Cortex™-M4 at 80 MHz
  • Các giao thức:

    Wi-Fi 2.4 GHz, Wi-Fi 5 GHz
  • Tần suất làm việc:

    2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz
  • Gói (mm):

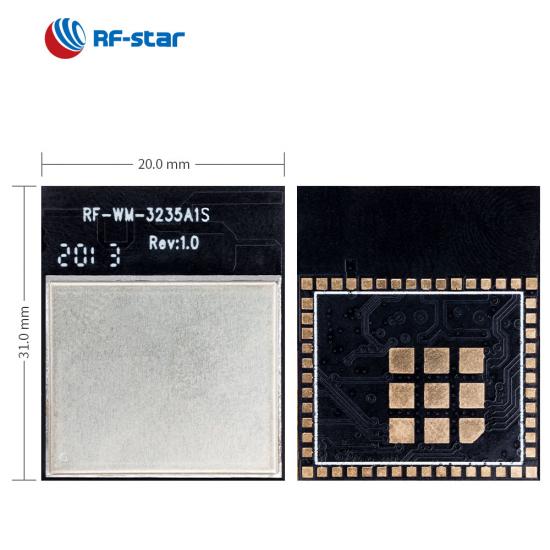

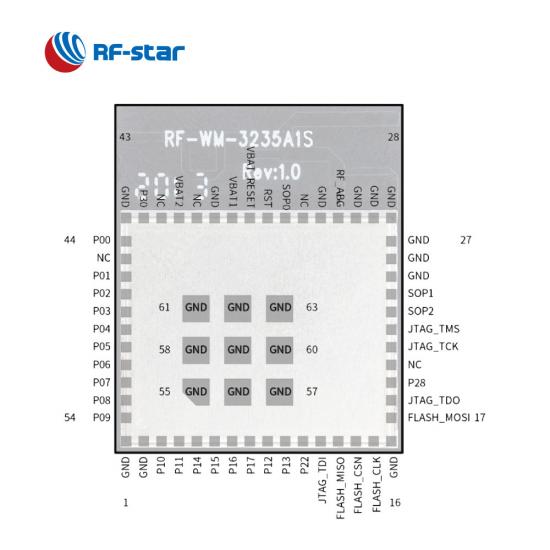

    20.5 × 25.0 × 2.5, 1.27 pitch, 63-pin
  • Đặc trưng:

    802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODAS
  • GPIO:

    27
  • Tối đa Năng lượng TX:

    +18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)
  • Phạm vi truyền:

    300 m

RF-WM-3235A1S được tự thiết kế theo SoC không dây TI SimpleLink CC3235S với MCU ARM® Cortex™-M4 hiệu suất cao . Nó bao gồm các tinh thể, đèn flash 4 MB bên ngoài, bộ kết hợp 2,4 GHz & 5 GHz và ăng-ten PCB trên bo mạch. Mô-đun này có thể hoạt động ở ba chế độ bao gồm chế độ AP (điểm truy cập), chế độ STA (trạm) và chế độ Wi-Fi Direct (chỉ dành cho 2,4 GHz). Bộ xử lý mạng của CC3235 có thể chạy tất cả các lớp logic Wi-Fi và internet. Hệ thống con dựa trên ROM này giảm tải hoàn toàn cho MCU chủ và bao gồm đài phát thanh, băng tần cơ sở và MAC băng tần kép 802.11 a/b/g/n 2,4 GHz và 5 GHz với công cụ mã hóa phần cứng mạnh mẽ. Mô-đun này có các tính năng sau: 802.11a (5 GHz), lựa chọn ăng-ten, tối đa 16 ổ cắm bảo mật đồng thời, yêu cầu ký chứng chỉ (CSR), giao thức trạng thái chứng chỉ trực tuyến (OCSP), các tính năng tiết kiệm năng lượng IoT được chứng nhận của Wi-Fi® Alliance ( chẳng hạn như DMS, proxy ARP, v.v.), chế độ không cần máy chủ để giảm tải truyền gói mẫu, quét nhanh được cải thiện, v.v. Tất cả các mô-đun RF-star CC3235S và CC2335SF đều tương thích với pin-2-pin.



- Các ứng dụng -

·  Dụng cụ sử dụng nguồn điện lưới

·  Máy giặt và máy sấy

·  Bộ sạc pin

·  Máy bơm và quạt

·  Giao diện người dùng và mô-đun kết nối

·  Điều hòa không khí trong nhà và ngoài trời

SoC không dây:


  • Bộ xử lý ARM ®  Cortex ® -M4 80 MHz
  • Năng lượng TX:
    • +18,0 dBm @ 2,4 GHz (1 DSSS)
    • +18,1 dBm @ 5 GHz (6 OFDM)
  • Độ nhạy :
    • -96 dBm @2,4 GHz (1 DSSS)
    • -92 dBm @5 GHz (6 OFDM)
  • Ký ức
    • Đèn flash ngoài 4 MB
    • RAM 256 kB
  • Thông lượng ứng dụng  :
    • UDP: 16 Mb/giây
    • TCP: 13 Mb/giây
  • Bảo mật:
    • WEP
    • WPA™/ WPA2™ PSK
    • Doanh nghiệp WPA2
    • WPA3™ Cá nhân
    • Doanh nghiệp WPA3™


Hệ thống con bộ xử lý mạng Wi-Fi N :


  • 802.11 a/b/g/n 2,4 GHz và 5 GHz
  • Chế độ:
    • Điểm truy cập (AP)
    • Trạm (STA)
    • Wi-Fi Direct ®  (chỉ được hỗ trợ trên 2,4 GHz)
  • Các giao thức Internet và ứng dụng:
    • Máy chủ HTTP, mDNS, DNS-SD, DHCP
    • Ngăn xếp TCP/IP IPv4 và IPv6
    • 16 ổ cắm BSD (TLS v1.2 và SSL 3.0 được bảo mật hoàn toàn)

Tính năng bảo mật đa lớp:


  • Môi trường thực thi riêng biệt
  • An ninh mạng
  • Nhận dạng và khóa thiết bị
  • Công cụ mã hóa tăng tốc phần cứng (AES, DES, SHA/MD5, CRC)
  • Bảo mật hệ thống tập tin (mã hóa, xác thực, kiểm soát truy cập)
  • Lập trình an toàn ban đầu
  • Phát hiện giả mạo phần mềm
  • Khởi động an toàn
  • Yêu cầu ký chứng chỉ (CSR)
  • Cặp khóa duy nhất cho mỗi thiết bị


Phạm vi hoạt động:


  • Dải điện áp cung cấp 2,1 V ~ 3,6 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
  • Tần số F : 2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz


Thiết bị ngoại vi phong phú:


  • Camera song song
  • McASP
  • I²S
  • SD /MMC
  • bạn nghệ thuật
  • SPI
  • I2C
  • xung điện
  • ADC


Mô-đun Wi-Fi dòng TI CC32xx
Mã sản phẩm RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
hình chụp
vi mạch CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Cốt lõi 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4
Anten Tập giấy PCB/Pad Tập giấy PCB/Pad Chip/IPEX/Pad Tập giấy Chip/IPEX/Pad
ĐẬP 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Tốc biến 4 MB (Mô-đun nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (IC nhúng) 4 MB (Mô-đun nhúng) 1 MB (Mô-đun nhúng) 1 MB (Mô-đun nhúng)
Giao thức 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 a/b/g/n: 2,4 GHz và 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Nguồn cấp 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V 2,7 V ~ 3,6 V, khuyến nghị 3,3 V
Tính thường xuyên Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 120 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Tắt máy: 1 µA Ngủ đông: 4,5 µA Chế độ ngủ sâu năng lượng thấp (LPDS): 135 µA Đã kết nối không hoạt động (MCU trong LPDS): 710 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 223 mA Ngủ đông: 4,0 µA Ngủ sâu năng lượng thấp (LPDS): 250 µA Đã kết nối không hoạt động (MCU trong LPDS): 825 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 229 mA Ngủ đông: 4,0 µA Ngủ sâu năng lượng thấp (LPDS): 250 µA Đã kết nối không hoạt động (MCU trong LPDS): 825 µA Lưu lượng RX (MCU đang hoạt động): 59 mA Lưu lượng TX (MCU đang hoạt động): 229 mA
Tối đa. Năng lượng TX +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM
Nhận độ nhạy -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM
Bảo vệ WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Công cụ mã hóa: (AES, DES, SHA/MD5, CRC) Bảo mật cá nhân và doanh nghiệp WPA2: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Công cụ mã hóa: AES, DES, 3DES, SHA2, MD5, CRC và Checksum; Ổ cắm bảo mật (SSLv3, TLS1.0, TLS1.1, TLS1.2) Công cụ tiền điện tử: AES, DES và 3DES, SHA2 và MD5, CRC và Checksum Công cụ tiền điện tử: AES, DES và 3DES, SHA2 và MD5, CRC và Checksum
Ngoại vi PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit PLC, UART, I2S, I2C, SPI, SD, ADC, giao diện song song 8 bit Giao diện camera song song 8-bit, PLC, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC Giao diện camera song song 8-bit, PLC, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC
GPIO 27 27 27 27 27 27 27
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC -55oC ~ +125oC
Phạm vi truyền 200 m (ăng-ten PCB bên ngoài) 150 m 200 m (ăng-ten PCB bên ngoài) 150 m 100 m (Ăng-ten chip) 200 m (ăng-ten PCB bên ngoài) 100 m (Ăng-ten chip)
Kích thước (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25 x 20,5 x 2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Bưu kiện LGA LGA LGA LGA Nửa lỗ bước 1,27 mm LGA Nửa lỗ bước 1,27 mm
Chức năng Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODS Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODAS Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODSF Wi-Fi tần số kép, 5G công suất thấp, Tương thích với TI CC3232MODASF Nhiều chế độ đầu ra ăng-ten Tiêu thụ điện năng thấp hơn, Tương thích với TI CC3200MOD Tiêu thụ điện năng thấp hơn, Hỗ trợ lệnh AT
