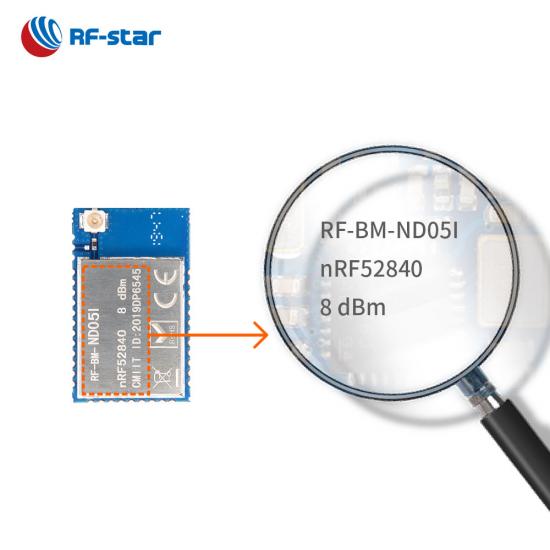

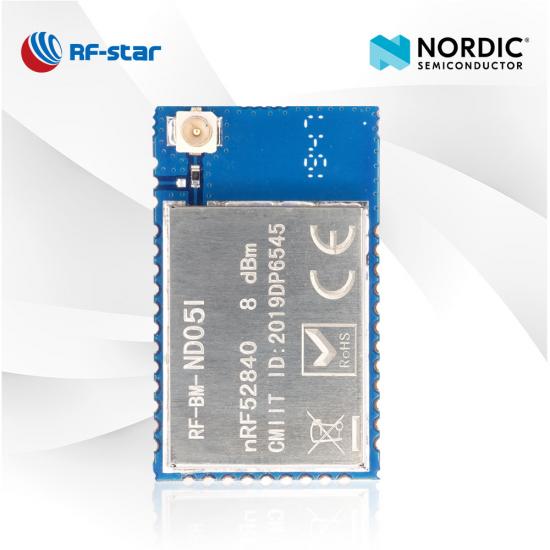

Đầu nối IPEX mô-đun SoC nRF52840 đa giao thức Bắc Âu RF-BM-ND05I

  • Multi-Protocol Module nRF52840 RF-BM-ND05I
  • Multi-Protocol Module nRF52840 RF-BM-ND05I
  • Multi-Protocol Module nRF52840 RF-BM-ND05I
  • Multi-Protocol Module nRF52840 RF-BM-ND05I
  • Multi-Protocol Module nRF52840 RF-BM-ND05I

Đầu nối IPEX mô-đun SoC nRF52840 đa giao thức Bắc Âu RF-BM-ND05I

RF-BM-ND05I là mô-đun đa giao thức được phát triển nhằm đáp ứng các yêu cầu về độ tin cậy, hiệu suất cao của các sản phẩm và cổng IoT chạy bằng pin. Đầu nối IPEX và giao diện ăng-ten nửa lỗ giúp mô-đun này tiếp cận được nhiều ứng dụng hơn. Mô-đun này cũng hỗ trợ Bluetooth Mesh, Thread, Zigbee, 802.15.4, ANT và 2,4 GHz độc quyền. Bắt đầu phát triển sản phẩm của bạn với mô-đun RF-BM-ND05I nRF52840.

  • P/N:

    RF-BM-ND05I

  • Hàng hóa tồn kho:

    1000

  • SoC:

    nRF52840

  • Bộ xử lý:

    32-bit ARM® Cortex®-M4 64 MHz

  • Các giao thức:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

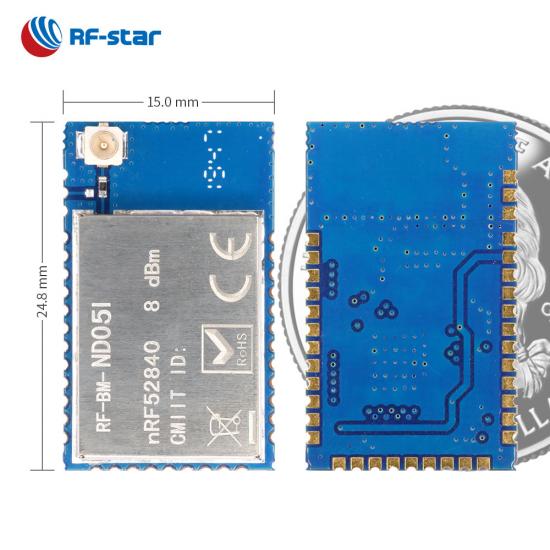

  • Gói (mm):

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Đặc trưng:

    NFC, High-speed SPI

  • GPIO:

    29

  • Tối đa Năng lượng TX:

    +8 dBm

  • Phạm vi truyền:

    500 m
Yêu cầu ngay bây giờ

RF-BM-ND05I là mô-đun RF dựa trên SoC nRF52840 đa giao thức Bắc Âu với bộ xử lý ARM® Cortex®-M4 32-bit tốt nhất trong phân khúc. Nó tích hợp tinh thể 32,768 kHz và 32 MHz, bộ lọc nguồn, kết hợp ăng-ten và các tùy chọn ăng-ten của đầu nối IPEX và giao diện nửa lỗ. Nó hỗ trợ BLE stack v5.0, Bluetooth Mesh, Thread, ZigBee , IEEE 802.15.4-2006 và 2,4 GHz độc quyền. Nó cũng có một loạt các giao diện analog và kỹ thuật số như NFC-A, ADC, SPI 32 MHz tốc độ cao, UART, SPI, I2C,PWM, I2S, PPI và PDM. Giao diện kỹ thuật số hiệu suất cao, khoảng cách kết nối mạnh mẽ và độ tin cậy vững chắc của nó đã được chứng minh là có thể áp dụng trong  các ứng dụng IoT này   như cổng Internet, bộ điều khiển và cảm biến công nghiệp, phích cắm và đo lường thông minh,  tự động hóa nhà & tòa nhà  và các thiết bị y tế.


Mô-đun đa giao thức nRF52840 RF-BM-ND05I

Thiết bị ngoại vi nâng cao

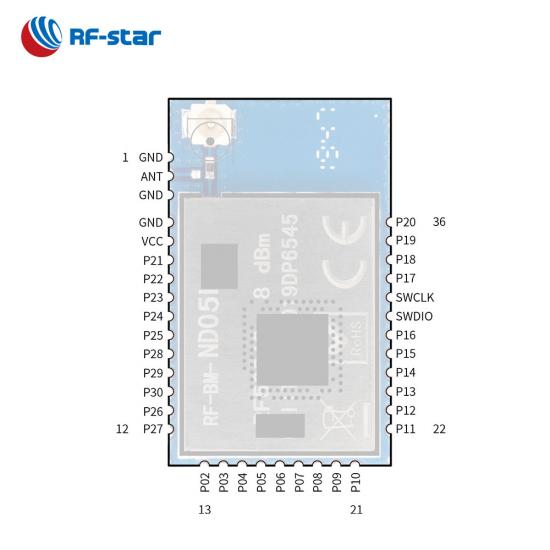

29 GPIO trong gói nửa lỗ tem và các thiết bị ngoại vi phong phú như UART, ADC, I2C, I2S được tích hợp tốt, thậm chí bao gồm SPI, NFC-A, PPI tốc độ cao 32 MHz.

Giao thức cổng nối tiếp (UART)

Mô-đun không dây nRF52840 được nhúng với giao thức truyền trong suốt BLE5.0 (giao thức cổng nối tiếp) để thực hiện các chức năng phong phú với các lệnh AT.

Bộ xử lý mạnh mẽ

Dựa trên chip nRF52840 của Bắc Âu, cả RF-BM-ND05 và RF-BM-ND05I đều được thiết kế dưới dạng mô-đun RF công suất thấp đa giao thức với bộ xử lý ARM® Cortex®-M4 64 MHz 32 bit tiên tiến.


Nhiều giao thức được hỗ trợ

RF-BM-ND05I với đầu nối IPEX và giao diện nửa lỗ hỗ trợ lưới Bluetooth, Thread, ZigBee, NFC, Matter và 2,4 GHz độc quyền khác, được áp dụng rộng rãi trong mạng cảm biến không dây và tự động hóa gia đình và tòa nhà, v.v.


Tài nguyên liên quan:

SoC đa giao thức nRF52840 để bảo vệ tài sản mã hóa trực tuyến

So sánh RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06


SoC không dây:

  • Bộ xử lý ARM® Cortex®-M4 32-bit với FPU, 64 MHz
  • Công suất TX: -20 dBm đến +8 dBm
  • Độ nhạy ở chế độ BLE: -95 dBm (@1 Mbps)
  • Ký ức
    • -1 MB flash
    • -RAM256 KB

Tính năng RF:

  • Bluetooth® 5 Năng lượng thấp: 2 Mbps, 1 Mbps, 500 kbps và 125 kbps
  • IEEE 802.15.4-2006: 250 kbps
  • 2,4 GHz Độc quyền: 2 Mbps, 1 Mbps
  • Lưới Bluetooth
  • Chủ đề
  • ZigBee

Mức tiêu thụ hiện tại:

  • Dòng điện cực đại 4,8 mA ở TX (0 dBm)
  • Dòng điện cực đại 4,6 mA trong RX

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,7 V ~ 5,5 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

  • Bộ điều khiển USB 2.0 tốc độ đầy đủ (12 Mbps)
  • NFC-A
  • ADC 12 bit, 200 ksps
  • 48 GPIO
  • xung điện
  • PDM
  • PPI
  • SPI chủ/nô lệ
  • SPI tốc độ cao 32 MHz
  • Giao diện QSPI 32 MHz
  • I2C chủ/nô lệ
  • I²S
  • 2×UART (CTS/RTS)
Mô-đun đa giao thức dòng NORDIC nRF52
Mã sản phẩm RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
hình chụp mô-đun nRF52833 RF-BM-ND10 mô-đun nRF52833 RF-BM-ND07 mô-đun nRF52840 RF-BM-ND06 mô-đun nRF52840 RF-BM-ND05I mô-đun nRF52840 RF-BM-ND05 mô-đun nRF52811 RF-BM-ND08A mô-đun nRF52811 RF-BM-ND04A
vi mạch nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Cốt lõi 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4
Anten Giao diện PCB/IPEX/Nửa lỗ Chip/IPEX/Pad PCB Giao diện IPEX/Nửa lỗ PCB PCB PCB
ĐẬP 128 KB 128 KB 256 KB 256 KB 256 KB 24 KB 24 KB
Tốc biến 512 KB 512 KB 1 MB 1 MB 1 MB 192 KB 192 KB
Giao thức BLE5.3, Độc quyền, Chủ đề, ZigBee, ANT, NFC BLE5.3, Độc quyền, Chủ đề, ZigBee, ANT, NFC BLE5.3, Độc quyền, Chủ đề, ZigBee, ANT, NFC, Vật chất BLE5.3, Độc quyền, Chủ đề, ZigBee, ANT, NFC, Vật chất BLE5.3, Độc quyền, Chủ đề, ZigBee, ANT, NFC, Vật chất BLE5.3, Độc quyền, Chủ đề, ANT BLE5.3, Độc quyền, Chủ đề, ANT
Nguồn cấp 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +8dBm +8dBm +8dBm +8dBm +8dBm +4dBm +4dBm
Nhận độ nhạy -103 dBm @ 125 kbps LE Mã hóa PHY -96 dBm @1 Mbit/s BLE -103 dBm @ 125 kbps LE Mã hóa PHY -96 dBm @1 Mbit/s BLE -103 dBm @ 125 kbps LE Mã hóa PHY -95 dBm @1 Mbit/s BLE -103 dBm @ 125 kbps LE Mã hóa PHY -95 dBm @1 Mbit/s BLE -103 dBm @ 125 kbps LE Mã hóa PHY -95 dBm @1 Mbit/s BLE -104 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @1 Mbit/s BLE -104 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền Ăng-ten PCB 110 m @ 1M PHY 150 m @ LE CODE Anten chip 80 m @ 1M PHY 100 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CODE Ăng-ten PCB ngoài 130 m @ 1M PHY 180 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CODE 80 m @ 1M PHY 110 m @ LE CODE 90 m @ 1M PHY 120 m @ LE CODE
Kích thước (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3
Bưu kiện Nửa lỗ bước 1,27 mm DFN bước 0,5 mm DFN bước 0,8 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √ √
Lưới Bluetooth √ √ √ √ √ × ×
Tầm xa √ √ √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √ √ √
AoA/AOD √ √ × × × √ √
Giao thức UART không áp dụng không áp dụng không áp dụng không áp dụng không áp dụng Nô lệ Nô lệ
Chức năng Tất cả IO, Hỗ trợ AoA/AoD Tất cả IO, Hỗ trợ AoA/AoD, Kích thước siêu nhỏ Tất cả IO, Kích thước nhỏ gọn Khả thi cho anten ngoài, cổng BLE Tài nguyên phong phú, Cổng nhà thông minh Khả năng tương thích cao, Hỗ trợ AoA/AoD Hỗ trợ AoA/AoD, hiệu quả cao
