Mô-đun RF-BM-2652P4 CC2652P7 có tích hợp PA

  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol

Mô-đun RF-BM-2652P4 CC2652P7 có tích hợp PA

Mô-đun đa giao thức RF-BM-2652P4 được thiết kế dựa trên TI CC2652P7 với đèn flash 704 KB và bộ xử lý mạnh mẽ ARM Cortex-M4F. Nguồn tài nguyên phong phú cho phép nó được nhúng vào nhiều ứng dụng có yêu cầu cao. Chọn RF-star RF-BM-2652P4 có PA làm thiết bị Matter đầu tiên của bạn.

  • P/N:

    RF-BM-2652P4

  • SoC:

    CC2652P7

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M4F

  • Các giao thức:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

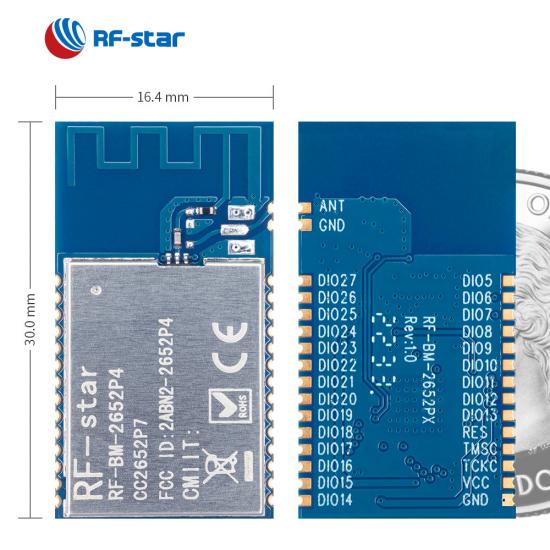

  • Gói (mm):

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Đặc trưng:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

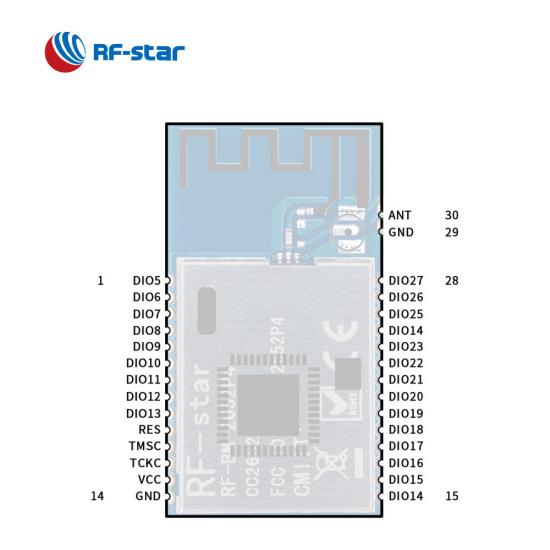

  • GPIO:

    23

  • Tối đa Năng lượng TX:

    +20 dBm

  • Phạm vi truyền:

    500 m (@BLE), 800 m (@ZigBee)
Yêu cầu ngay bây giờ

RF-BM-2652P4  là mô-đun đa giao thức dựa trên Texas Instruments CC2652P7 với bộ xử lý mạnh mẽ 48 MHz ARM ®  Cortex ® -M4F . Công suất TX tối đa là 20 dBm và các chế độ đầu ra RF tùy chọn cho phép nó có phạm vi truyền dài nhất và công suất thấp như bạn muốn. Flash 704 KB, ROM 256 KB và SRAM 152 KB làm cho mô-đun bộ khuếch đại công suất tích hợp được sử dụng trong nhiều ứng dụng phức tạp. Nó hỗ trợ Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), TI 15.4-Stack (2,4 GHz) và đa giao thức đồng thời thông qua Trình quản lý đa giao thức động (DMM). Do đó, mô-đun RF 2.4GHz đặc biệt phổ biến trong cơ sở hạ tầng lưới điện, cổng vật chất, đầu báo khói và nhiệt, v.v.

Mô-đun đa giao thức TI CC2652P7 RF-BM-2652P4

Trình quản lý đa giao thức động

Mô-đun CC2652P7 RF-BM-2652P4 cũng tích hợp với trình điều khiển DMM, cho phép nhiều ngăn xếp không dây, ví dụ: Giao thức BLE, ZigBee, Thread, Matter và nhiều giao thức khác cùng tồn tại và hoạt động đồng thời.

Bộ khuếch đại công suất cao

Sử dụng bộ khuếch đại công suất cao +20 dBm tích hợp với mức tiêu thụ dòng truyền tốt nhất ở mức 101 mA, mô-đun RF CC2652P7 2.4GHz được sử dụng trong các ứng dụng tầm xa và công suất thấp.

Thiết bị ngoại vi phong phú

Mô-đun đa giao thức RF-BM-2652P4 cung cấp 23 GPIO trong gói nửa lỗ tem và hỗ trợ các thiết bị ngoại vi phong phú như UART, SPI, I2C, I2S, ADC, DAC, v.v.


Anten linh hoạt

Chúng tôi cung cấp cho bạn ăng-ten PCB tích hợp hiệu suất cao. Ngoài ra, đầu nối IPEX và giao diện nửa lỗ cũng có sẵn theo yêu cầu của bạn.

Tài nguyên liên quan:

Các tính năng và ứng dụng của mô-đun RF-BM-2652P4 CC2652P7

Giải pháp mô-đun ZigBee CC2652P của RF-star cho báo động khí tự nhiên


SoC không dây:

  • Bộ xử lý ARM ®  Cortex ® -M4F 48 MHz

  • Công suất TX: Lên tới +20 dBm
  • Độ nhạy :

    • -100 dBm @ 802.15.4 (2,4 GHz)

    • -105 dBm @ Bluetooth 5.0 (PHY được mã hóa LE) (125 kbps)

  • Ký ức
    • đèn flash 704 kB
    • 256  kB ROM
    • 8 SRAM 8 KB

  • Tỷ lệ D ata

    • LÊ 1M PHY
    • LÊ 2M PHY
    • LE Coded PHY (tầm xa)

Đặc trưng:

  • Bluetooth 5.3 Năng lượng thấp

  • Chủ đề

  • Zigbee 3.0

  • Vấn đề

  • IEEE 802.15.4

  • Các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN)

  • độc quyền

  • Lưới luetooth B

  • Tìm phương hướng

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

  • ADC
  • ĐẮC
  • UART
  • SPI
  • tôi 2 C
  • Tôi 2 S
  • RTC
Mô-đun đa giao thức dòng TI SimpleLink CC2652P
Mã sản phẩm RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
hình chụp CC2652P7 RF-BM-2652P4I Mô-đun đa giao thức CC2652P7 RF-BM-2652P4 Mô-đun đa giao thức CC2652P RF-BM-2652P3 Mô-đun đa giao thức Mô-đun Zigbee CC2652P RF-BM-2652P2I Mô-đun Zigbee CC2652P RF-BM-2652P2 Mô-đun Zigbee CC2652P RF-BM-2652P1
vi mạch CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+
Anten Giao diện IPEX/Nửa lỗ PCB PCB Giao diện IPEX/Nửa lỗ PCB Giao diện nửa lỗ
ĐẬP 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Tốc biến 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Giao thức Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz)
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Nhận độ nhạy -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE
GPIO 23 23 11 23 23 23
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài)
Kích thước (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √
Lưới Bluetooth √ √ √ √ √ √
Tầm xa √ √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √ √
AoA/AOD √ √ √ √ √ √
Giao thức UART không áp dụng không áp dụng không áp dụng không áp dụng không áp dụng không áp dụng
Ứng dụng Cổng nhà thông minh, tự động hóa tòa nhà Tự động hóa nhà, trung tâm báo cháy (FACP) Máy dò khói và nhiệt, theo dõi tài sản Tự động hóa và điều khiển nhà máy, hệ thống an ninh tòa nhà Hệ thống an ninh, cổng Lưới điện thông minh, mạng cảm biến không dây
nghiên cứu trường hợp liên quan
nhà thông minh
nhà thông minh
Khóa BLE thông minh
Khóa BLE thông minh
Bộ sạc EV thông minh
Bộ sạc EV thông minh
Bóng đèn BLE thông minh
Bóng đèn BLE thông minh
Những sảm phẩm tương tự
RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5 Mô-đun RF-BM-2340B1 BLE5.3
CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2 CC1352P7 Mô-đun không dây đa giao thức RF-TI1352P2 đa giao thức Sub-1 GHz và 2,4 GHz
single protocol module Mô-đun RF-BM-2651B1 CC2651R3
BLE MESH Module with nRF52840 Chip RF-BM-ND06 Mô-đun BLE MESH đa giao thức hiệu suất cao với chip nRF52840 RF-BM-ND06

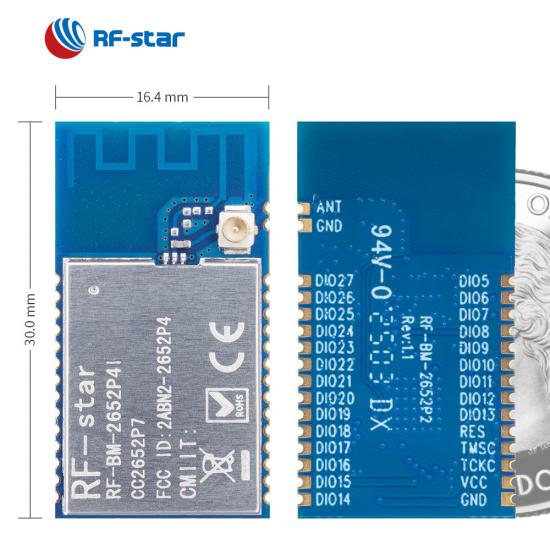

RF-BM-2652P4I CC2652P7 Module with Power Amplifier Mô-đun RF-BM-2652P4I CC2652P7 có tích hợp PA và đầu nối IPEX
