Mô-đun RF-BM-2340B1 BLE5.3

  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5

Mô-đun RF-BM-2340B1 BLE5.3

RF-BM-2340 B1 là mô-đun Bluetooth LE5.3 mới được phát triển dựa trên TI CC2340R5. Mô-đun CC2340R5 cho phép bạn nhúng BLE vào bất kỳ ứng dụng nào một cách dễ dàng và nhanh chóng. Nó cũng hỗ trợ ZigBee 3.0, giúp kết nối không dây có thể thực hiện được trong nhiều tình huống khác nhau.

  • P/N:

    RF-BM-2340B1

  • SoC:

    CC2340R5

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M0+

  • Các giao thức:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

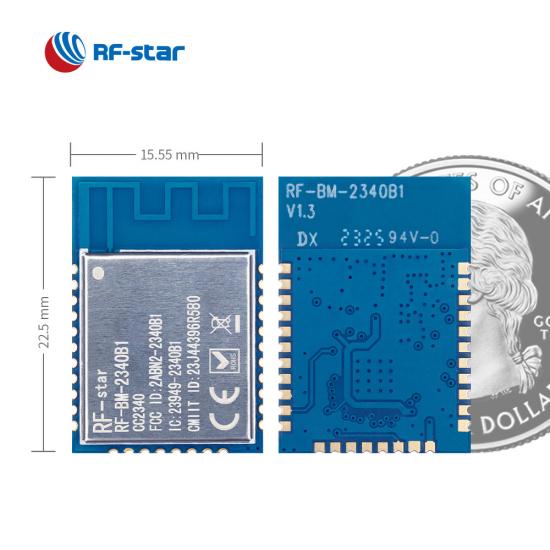

  • Gói (mm):

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin

  • Đặc trưng:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh (low power node), ZigBee

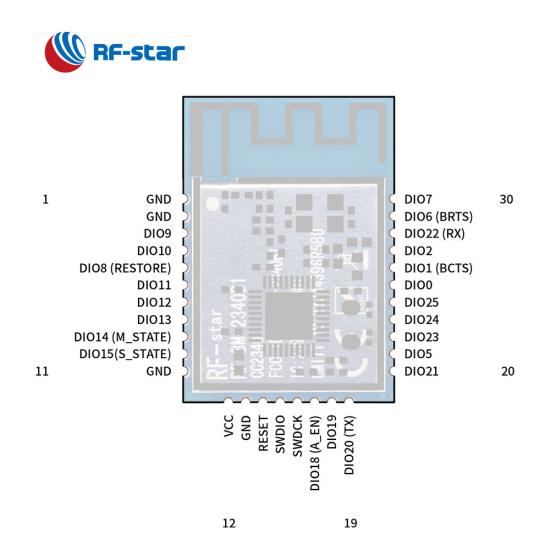

  • GPIO:

    24

  • Tối đa Năng lượng TX:

    +8 dBm

  • Phạm vi truyền:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Yêu cầu ngay bây giờ

RF-BM-2340 B1  là mô-đun không dây dựa trên dòng CC2340Rx mới được phát hành của TI . Mô -đun CC2340R5 tích hợp bộ xử lý ARM ®  Cortex ® -M0+ 48 MHz mạnh mẽ, một ăng-ten PCB đảo ngược F tích hợp hiệu suất cao trên bo mạch và nguồn tài nguyên bộ nhớ phong phú. Công suất TX lên tới 8 dBm cho phép mô -đun Đa giao thức có thể thực hiện được nhiều ứng dụng hơn với yêu cầu cao và phạm vi dài hơn. Nó không chỉ hỗ trợ Bluetooth 5.3 Low Energy mà còn hỗ trợ ZigBee 3.0, SimpleLink TM  TI 15.4-stack và hệ thống độc quyền . RF-star nhúng giao thức truyền trong suốt BLE5.0 UART , giúp bạn dễ dàng thiết kế và phát triển. Các mô-đun đa giao thức dòng TI SimpleLink CC2340 mới rất phù hợp cho ESL, thiết bị y tế, điện tử tiêu dùng và thậm chí cả ứng dụng ô tô.

CC2340R5 Mô-đun đa giao thức RF-BM2340B1

Dung lượng đa giao thức

Hỗ trợ BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack và các giao thức 2,4 GHz độc quyền, mô-đun CC2340 phù hợp cho Điểm bán hàng điện tử, v.v.

Giao thức cổng nối tiếp (UART)

RF-BM-2340B1 được nhúng với giao thức truyền trong suốt BLE5.0 (giao thức cổng nối tiếp) để thực hiện các chức năng phong phú với các lệnh AT.

Tài nguyên phong phú

Mô-đun CC2340R5 cung cấp đèn flash lập trình trong hệ thống có dung lượng 512 KB, đủ ROM cho bộ tải khởi động và trình điều khiển 12 KB và RAM hệ thống (SRAM) có mức rò rỉ cực thấp là 36 KB.

Hiệu suất RF vượt trội

Công suất đầu ra của nó đạt tới +8 dBm khi bù nhiệt độ và độ nhạy thu được tối ưu hóa thành -96 dBm đối với BLE 1 Mb/s và -102 dBm đối với BLE Coded PHY 125 kbps.



- Video liên quan -


Tài nguyên tham khảo:

Mô-đun Bluetooth 5.3 CC2340R5 giá cả phải chăng - Hiện có hàng

Giới thiệu Mô-đun BLE công suất cực thấp dòng CC2340 RF-BM-2340B1

So sánh trong các mô-đun Bluetooth LE CC2340

SoC không dây :

  • Bộ xử lý 48 MHz ARM ®  Cortex ® - M0+

  • Công suất TX: Lên tới +8 dBm
  • Nhạy cảm :

    • -96 dBm @ 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (PHY được mã hóa LE) (125 kbps)

  • Ký ức
    • đèn flash 512 kB
    •  ROM 12 kB
    • SRAM 36 KB

  • Tỷ lệ D ata

    • LÊ 1M PHY
    • LÊ 2M PHY
    • LE Coded PHY (tầm xa)



Giao thức:

  • Bluetooth 5.3 Năng lượng thấp

  • Zigbee 3.0

  • độc quyền

  • B luetooth Mesh (nút năng lượng thấp)

  • SimpleLink TM TI 15.4-ngăn xếp


Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C


Thiết bị ngoại vi phong phú:

  • ADC
  • UART
  • SPI
  • tôi 2 C
  • RTC
Mô-đun đa giao thức dòng TI SimpleLink CC2340
Mã sản phẩm RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM-2340A2 tôi RF-BM-2340C2
hình chụp
Mô-đun BLE RF-BM-2340B1I CC2340R5
 Mô-đun BLE RF-BM-2340A2 CC2340R5
 Mô-đun BLE RF-BM-2340A2I CC2340R5
 Mô-đun BLE RF-BM-2340C2 CC2340R5
vi mạch CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Cốt lõi 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
Anten PCB Giao diện IPEX/Nửa lỗ IPEX Giao diện IPEX/Nửa lỗ Giao diện chip/nửa lỗ
ĐẬP 36 KB 36 KB 36KB 36 KB 36 KB
Tốc biến 512 KB 512 KB 512 KB 512 KB 512 KB
Giao thức BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +8dBm +8dBm +8dBm +8dBm +8dBm
Nhận độ nhạy

–102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps

 –102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps		 –102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps		 –102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps		 –102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps
GPIO 24 24 12 12 12
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 130 m @ 1M PHY 180 m @ LE Coded PHY


 150 m @ 1M PHY (ăng-ten PCB bên ngoài) 220 m @ LE Coded PHY (ăng-ten PCB bên ngoài)  130 m @ 1M PHY 180 m @ LE Coded PHY


150 m @ 1M PHY (ăng-ten PCB bên ngoài) 220 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 50 m @ 1M PHY

80 m @ LE Mã hóa PHY
Kích thước (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √
Lưới Bluetooth √ √ √ √ √
Tầm xa √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √
AoA/AOD SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch
Giao thức UART BLE√ BLE√ BLE√ BLE√ BLE√
Ứng dụng Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL
