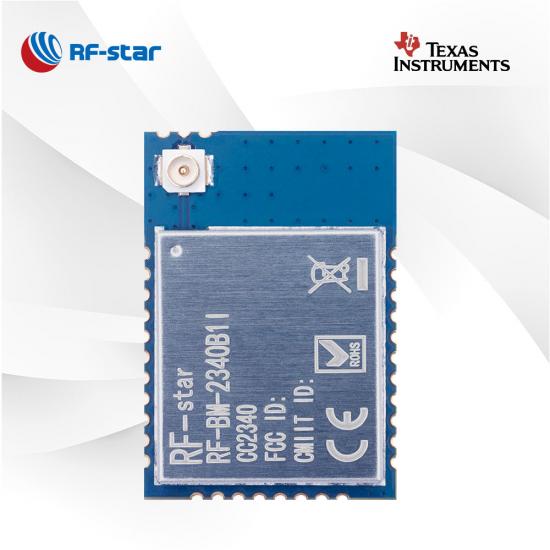

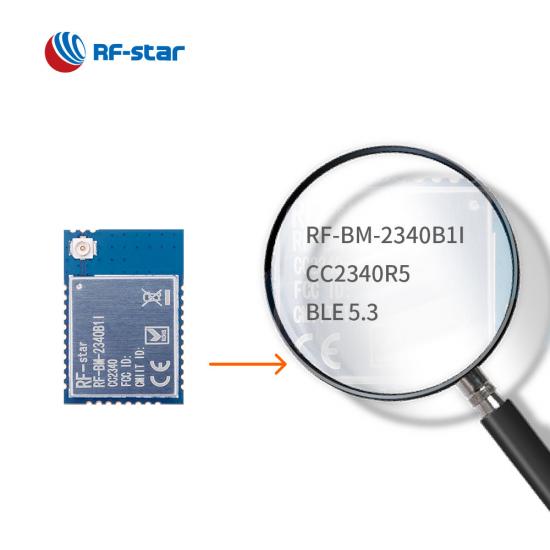

Mô-đun RF-BM-2340B1I BLE5.3

  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5

Mô-đun RF-BM-2340B1I BLE5.3

RF-BM-2340B1I được thiết kế dưới dạng mô-đun đa giao thức dựa trên TI CC2340R5 để tiêu thụ điện năng thấp với ăng-ten IPEX và 24 GPIO, hỗ trợ Bluetooth 5.3 Low Energy, ZigBee 3.0, SimpleLinkTM TI 15.4-stack và hệ thống độc quyền.

  • P/N:

    RF-BM-2340B1I

  • SoC:

    CC2340R5

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M0+

  • Các giao thức:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

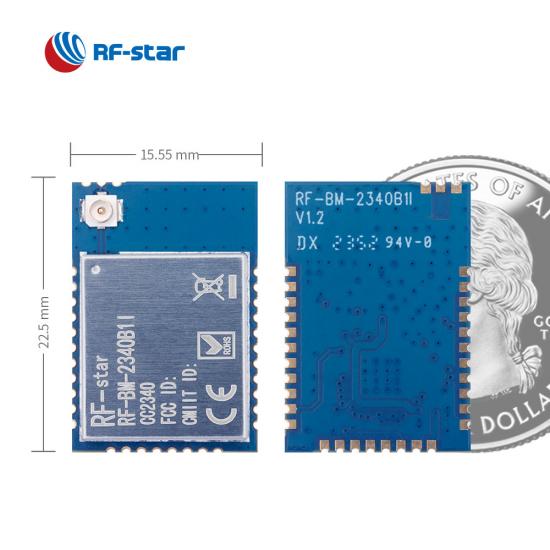

  • Gói (mm):

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin

  • Đặc trưng:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, IPEX antenna

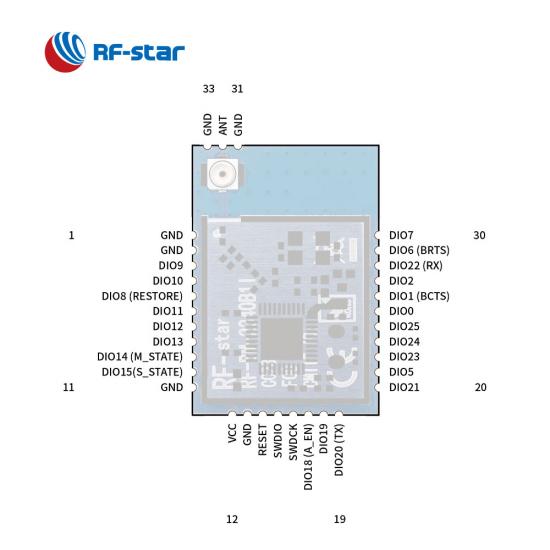

  • GPIO:

    24

  • Tối đa Năng lượng TX:

    +8 dBm

  • Phạm vi truyền:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)
Yêu cầu ngay bây giờ

Mô -đun đa giao thức RF-BM-2340B1I với MCU TI CC2340R5 là thành viên mới của mô -đun CC2340Rx , không chỉ hỗ trợ Bluetooth 5.3 Năng lượng thấp mà còn hỗ trợ ZigBee 3.0 , SimpleLinkTM TI 15.4-stack và hệ thống độc quyền. Mô-đun CC2340R5 có bộ xử lý ARM® Cortex®-M0+ 48 MHz mạnh mẽ, ăng-ten IPEX và các thiết bị ngoại vi tiên tiến như UART, I2C và SPI . Công suất TX lên tới 8 dBm và các chế độ năng lượng thấp linh hoạt cho phép mô-đun IPEX thích ứng với nhiều ứng dụng khác nhau với hiệu suất cao, mức tiêu thụ điện năng thấp và tầm xa.

Tính năng của Mô-đun TI CC2340R5 BLE5.3 RF-BM-2340B1I

Dung lượng đa giao thức

Hỗ trợ BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack và các giao thức 2,4 GHz độc quyền, mô-đun CC2340 phù hợp cho điện tử y tế, điện tử công nghiệp, v.v.

Chế độ đầu ra RF linh hoạt

Các chế độ đầu ra RF khác nhau của mô-đun RF-BM-2340B1I, chẳng hạn như chân ANT RF nửa lỗ và đầu nối IPEX, được thiết kế cho các ứng dụng tầm xa hơn.

Tài nguyên phong phú

Mô-đun CC2340R5 cung cấp đèn flash lập trình trong hệ thống có dung lượng 512 KB, đủ ROM cho bộ nạp khởi động và trình điều khiển 12 KB và RAM hệ thống (SRAM) có mức rò rỉ cực thấp là 36 KB.

Hiệu suất RF vượt trội

Công suất đầu ra của nó đạt tới +8 dBm khi bù nhiệt độ và độ nhạy thu được tối ưu hóa đến -96 dBm đối với BLE 1 Mb/s và -102 dBm đối với BLE Coded PHY 125 kbps.

Giao thức cổng nối tiếp (UART)

RF-BM-2340B1I được nhúng với giao thức truyền trong suốt BLE5.0 (giao thức cổng nối tiếp) để thực hiện các chức năng phong phú với các lệnh AT.



- Video liên quan -


Tài nguyên tham khảo:

Giới thiệu Mô-đun BLE công suất cực thấp dòng CC2340 RF-BM-2340B1

So sánh trong các mô-đun Bluetooth LE CC2340

SoC không dây:

  • Bộ xử lý 48 MHz ARM ®  Cortex ® - M0+

  • Công suất TX: Lên tới +8 dBm
  • Nhạy cảm :

    • -96 dBm @ 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (PHY được mã hóa LE) (125 kbps)

  • Ký ức
    • đèn flash 512 kB
    •  ROM 12 kB
    • SRAM 36 KB

  • Tỷ lệ D ata

    • LÊ 1M PHY
    • LÊ 2M PHY
    • LE Coded PHY (tầm xa)



Giao thức:

  • Bluetooth 5.3 Năng lượng thấp

  • Zigbee 3.0

  • độc quyền

  • B luetooth Mesh (nút năng lượng thấp)

  • SimpleLink TM TI 15.4-ngăn xếp


Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C


Thiết bị ngoại vi phong phú:

  • ADC
  • UART
  • SPI
  • tôi 2 C
  • RTC
Mô-đun đa giao thức dòng TI SimpleLink CC2340
Mã sản phẩm RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM-2340A2 tôi RF-BM-2340C2
hình chụp Mô-đun BLE RF-BM-2340B1 CC2340R5
 Mô-đun BLE RF-BM-2340B1I CC2340R5
 Mô-đun BLE RF-BM-2340A2 CC2340R5
 Mô-đun BLE RF-BM-2340A2I CC2340R5
 Mô-đun BLE RF-BM-2340C2 CC2340R5
vi mạch CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Cốt lõi 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
Anten PCB Giao diện IPEX/Nửa lỗ IPEX Giao diện IPEX/Nửa lỗ Giao diện chip/nửa lỗ
ĐẬP 36 KB 36 KB 36KB 36 KB 36 KB
Tốc biến 512 KB 512 KB 512 KB 512 KB 512 KB
Giao thức BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +8dBm +8dBm +8dBm +8dBm +8dBm
Nhận độ nhạy

–102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps

–102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps 		–102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps 		–102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps 		–102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps
GPIO 24 24 12 12 12
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 130 m @ 1M PHY 180 m @ LE Coded PHY


150 m @ 1M PHY (ăng-ten PCB bên ngoài) 220 m @ LE Coded PHY (ăng-ten PCB bên ngoài)  130 m @ 1M PHY 180 m @ LE Coded PHY


150 m @ 1M PHY (ăng-ten PCB bên ngoài) 220 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 50 m @ 1M PHY

80 m @ LE Mã hóa PHY

Kích thước (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √
Lưới Bluetooth √ √ √ √ √
Tầm xa √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √
AoA/AOD SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch
Giao thức UART BLE√ BLE√ BLE√ BLE√ BLE√
Ứng dụng Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL
