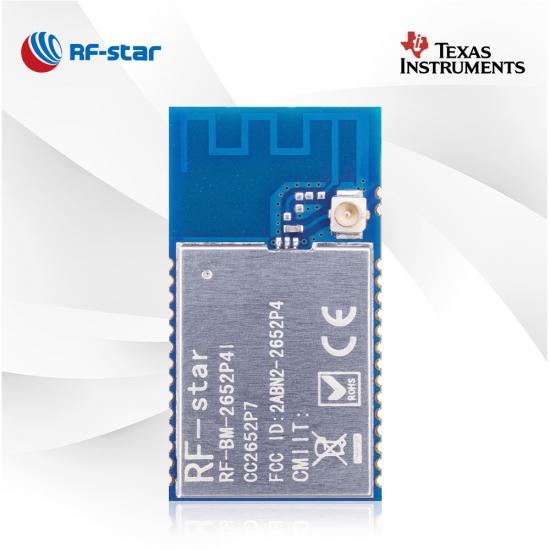

Mô-đun RF-BM-2652P4I CC2652P7 có tích hợp PA và đầu nối IPEX

  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier

Mô-đun RF-BM-2652P4I CC2652P7 có tích hợp PA và đầu nối IPEX

RF-BM-2652P4I là mô-đun CC2652P7 tự thiết kế với bộ khuếch đại công suất tích hợp. Công suất TX lên tới 20 dBm và đầu nối ăng-ten bên ngoài khiến nó trở nên phổ biến hơn trong các ứng dụng cổng vào. Hãy thử mô-đun đa giao thức RF-BM-2652P4I, giúp ứng dụng RF của bạn dễ dàng hơn.

  • P/N:

    RF-BM-2652P4I

  • SoC:

    CC2652P7

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M4F

  • Các giao thức:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

  • Gói (mm):

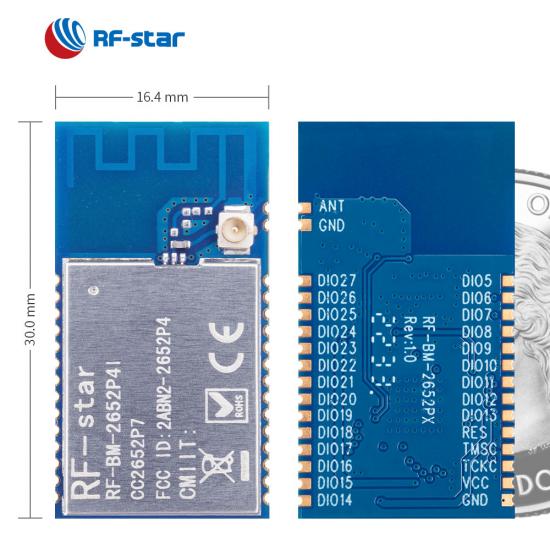

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Đặc trưng:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

  • GPIO:

    23

  • Tối đa Năng lượng TX:

    +20 dBm

  • Phạm vi truyền:

    500 m (@BLE), 800 m (@ZigBee)
Yêu cầu ngay bây giờ

RF-BM-2652P4I  là mô-đun RF không dây dựa trên TI CC2652P7 . Nó được tích hợp bộ xử lý mạnh mẽ 48 MHz ARM ®  Cortex ® -M4F và đủ bộ nhớ (flash 704 KB, ROM 256 KB và SRAM 152 KB). Công suất TX lên tới 20 dBm và  có đầu nối IPEX bên ngoài, giúp mô-đun này trở nên phổ biến trong các ứng dụng cổng và phức tạp có yêu cầu tầm xa. Mô-đun đa giao thức đang hỗ trợ Thread, Zigbee ®,  Matter , Bluetooth ®  5.3 Low Energy, IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), TI 15.4-Stack (2,4 GHz) và đa giao thức đồng thời thông qua Đa giao thức động Người quản lý (DMM). Các ứng dụng này, chẳng hạn như cơ sở hạ tầng lưới điện,  cổng Matter, máy dò khói và nhiệt , v.v., có xu hướng nhúng mô-đun không dây hiệu suất cao để đạt được kết nối mạnh mẽ.

Mô-đun đa giao thức TI CC2652P7 RF-BM-2652P4I

Trình quản lý đa giao thức động

Cả RF-BM-2652P4 và RF-BM-2652P4I dựa trên CC2652P7 SoC đều được tích hợp với trình điều khiển DMM, cho phép nhiều ngăn xếp không dây, ví dụ: Giao thức BLE, ZigBee, Thread, Matter và nhiều giao thức khác cùng tồn tại và hoạt động đồng thời.

Bộ khuếch đại công suất cao

Sử dụng bộ khuếch đại công suất cao +20 dBm tích hợp với mức tiêu thụ dòng truyền tốt nhất ở mức 101 mA, mô-đun RF CC2652P7 2.4GHz được sử dụng trong các ứng dụng tầm xa và công suất thấp.

Anten ngoài

Kết hợp ăng-ten và tùy chọn cho chế độ đầu ra RF (đầu nối ăng-ten IPEX và giao diện RF nửa lỗ) giúp bạn kết nối thiết bị của mình để có phạm vi truyền dài hơn.


Thiết bị ngoại vi phong phú

Mô-đun đa giao thức RF-BM-2652P4I cung cấp 23 GPIO trong gói nửa lỗ tem và hỗ trợ các thiết bị ngoại vi phong phú như UART, SPI, I2C, I2S, ADC, DAC, v.v.

Tài nguyên liên quan:

Mô -đun siêu giao thức M CC2652P7 Chủ đề & Vấn đề hỗ trợ

Giải pháp mô-đun ZigBee CC2652P của RF-star cho báo động khí tự nhiên


SoC không dây:

  • Bộ xử lý ARM ®  Cortex ® -M4F 48 MHz

  • Công suất TX: Lên tới +20 dBm
  • Độ nhạy :

    • -100 dBm @ 802.15.4 (2,4 GHz)

    • -105 dBm @ Bluetooth 5.0 (PHY được mã hóa LE) (125 kbps)

  • Ký ức
    • đèn flash 704 kB
    • 256  kB ROM
    • 8 SRAM 8 KB

  • Tỷ lệ D ata

    • LÊ 1M PHY
    • LÊ 2M PHY
    • LE Coded PHY (tầm xa)

Đặc trưng:

  • Bluetooth 5.3 Năng lượng thấp

  • Chủ đề

  • Zigbee 3.0

  • Vấn đề

  • IEEE 802.15.4

  • Các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN)

  • độc quyền

  • Lưới luetooth B

  • Tìm phương hướng


Phạm vi hoạt động:


  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C


Thiết bị ngoại vi phong phú:

  • ADC
  • ĐẮC
  • UART
  • SPI
  • tôi 2 C
  • Tôi 2 S
  • RTC
Mô-đun đa giao thức dòng TI SimpleLink CC2652P
Mã sản phẩm RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
hình chụp CC2652P7 RF-BM-2652P4I Mô-đun đa giao thức CC2652P7 RF-BM-2652P4 Mô-đun đa giao thức CC2652P RF-BM-2652P3 Mô-đun đa giao thức Mô-đun Zigbee CC2652P RF-BM-2652P2I Mô-đun Zigbee CC2652P RF-BM-2652P2 Mô-đun Zigbee CC2652P RF-BM-2652P1
vi mạch CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+
Anten Giao diện IPEX/Nửa lỗ PCB PCB Giao diện IPEX/Nửa lỗ PCB Giao diện nửa lỗ
ĐẬP 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Tốc biến 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Giao thức Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz)
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Nhận độ nhạy -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE
GPIO 23 23 11 23 23 23
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài)
Kích thước (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √
Lưới Bluetooth √ √ √ √ √ √
Tầm xa √ √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √ √
AoA/AOD √ √ √ √ √ √
Giao thức UART không áp dụng không áp dụng không áp dụng không áp dụng không áp dụng không áp dụng
Ứng dụng Cổng nhà thông minh, tự động hóa tòa nhà Tự động hóa nhà, trung tâm báo cháy (FACP) Máy dò khói và nhiệt, theo dõi tài sản Tự động hóa và điều khiển nhà máy, hệ thống an ninh tòa nhà Hệ thống an ninh, cổng Lưới điện thông minh, mạng cảm biến không dây
