Mô-đun BLE4.2 CC2541 chi phí thấp RF-BM-S01A

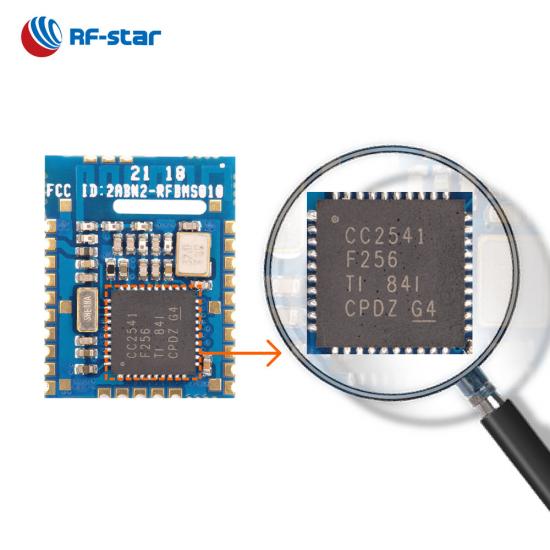

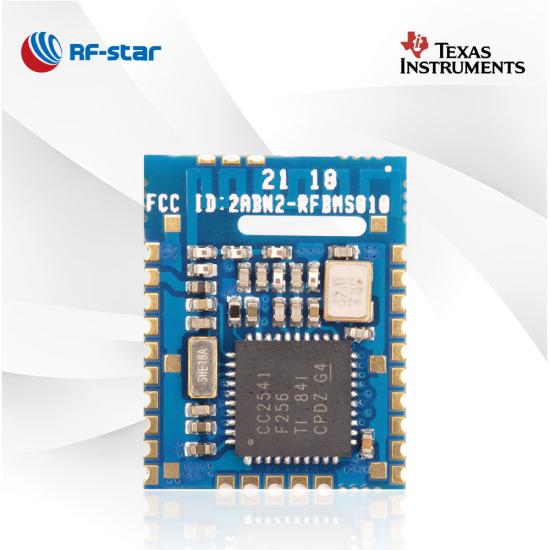

Mô-đun RF-BM-S01A dựa trên SoC CC2541 của Texas Instruments. Hiệu suất cao hơn và ổn định hơn cho phép mô-đun CC2541 có thể tham gia vào nhiều ứng dụng. RF-BM-S01A là một trong những mô-đun Bluetooth LE4.2 cổ điển nhất.

P/N:
RF-BM-S01A
SoC:
CC2541
Bộ xử lý:
Low-Power 8051 Microcontroller Core With Code Prefetch
Các giao thức:
Bluetooth 4.2 low energy
Tần suất làm việc:
2402 MHz ~ 2480 MHz
Gói (mm):

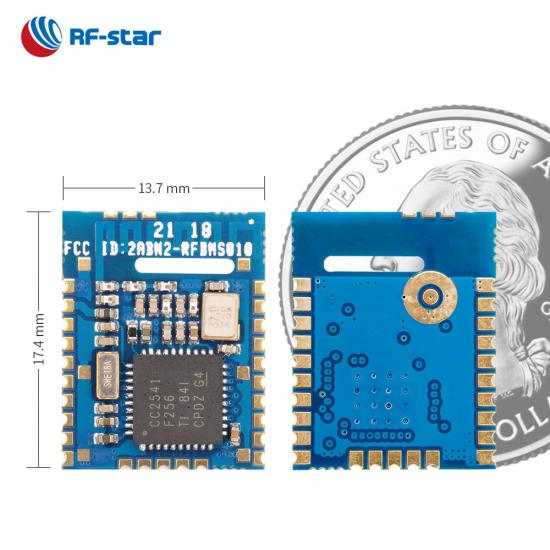

17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin
Đặc trưng:
Debug pins lead out
GPIO:
19
Tối đa Năng lượng TX:
0 dBm
Phạm vi truyền:
20 m

Yêu cầu ngay bây giờ

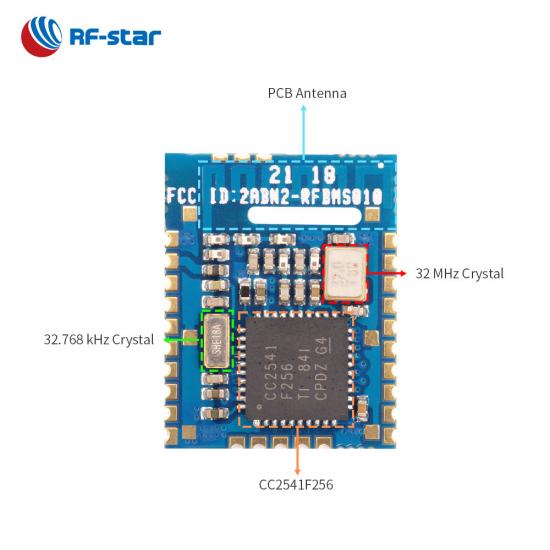

RF-BM-S01A là mô-đun Bluetooth 4.2 Năng lượng thấp dựa trên TI CC2541 SoC. Mô-đun BLE4.2 thế hệ đầu tiên dựa trên lõi 8051 và tích hợp tinh thể 32 MHz, tinh thể 32,768 kHz, balun LC và ăng-ten PCB đảo ngược hiệu suất cao. Mô-đun này có thể được lập trình sẵn với giao thức BLE master hoặc Slave, hỗ trợ chế độ truyền trong suốt và chế độ điều khiển trực tiếp. RF-BM-S01 và RF-BM-S01A tương thích với các chân cắm.

Mô-đun BLE4.2 CC2541

- Giao thức truyền (cầu) trong suốt BLE 4.2 -

các tính năng chính của Mô-đun BLE4.2 CC2541

- Giao thức điều khiển trực tiếp -

· Vai trò mô-đun: nô lệ, chủ nhân

· Các thông số có thể điều chỉnh: tốc độ truyền, khoảng thời gian kết nối, khoảng thời gian phát sóng, nguồn TX…

- Các ứng dụng -

· Đèn thông minh

· Điều khiển điện thông minh

· Thiết bị thông minh

· Phụ kiện điện thoại di động

· Đồng hồ đo nước S mart

· Đồ chơi thông minh

Tài nguyên liên quan:

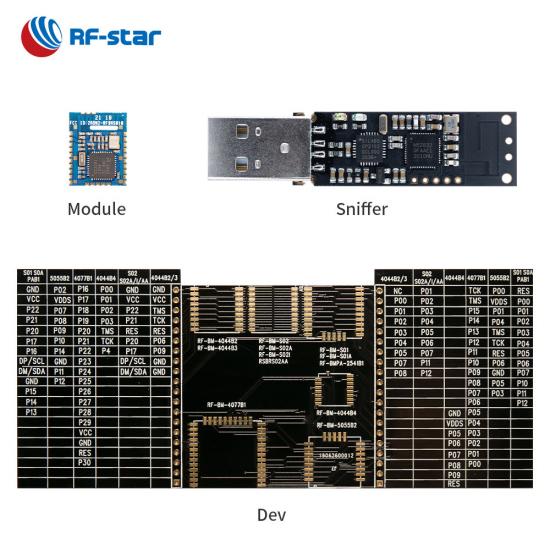

Bảng Pinboard cho Mô-đun TI Series (CC2540 CC2541 CC2640)

SoC không dây:

Lõi vi điều khiển 8051 công suất thấp với tính năng tìm nạp trước mã
Công suất TX: 0 dBm
Độ nhạy ở chế độ BLE: -94 dBm
Ký ức

-256 kB flash
-8 kB SRAM

Đặc trưng:

Bluetooth 4.2 năng lượng thấp

Mức tiêu thụ hiện tại:

0,35 μA ở chế độ ngủ
202 μA ở chu kỳ phát sóng 250 ms
243 μA ở chu kỳ kết nối 100 ms

Phạm vi hoạt động:

Dải điện áp cung cấp: 2,0V ~ 3,6V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

ADC
19 GPIO
I2C
IR
DMA
UART (CTS/RTS)

RF-BM-S01_S01A Bảng dữ liệu phần cứng V1.0_20230526

Mô-đun BLE dòng TI CC254x
Mã sản phẩm	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
hình chụp
vi mạch	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Cốt lõi	8051	8051	8051	8051	8051	8051
Anten	Giao diện PCB/Nửa lỗ	Giao diện PCB/Nửa lỗ	Giao diện PCB/IPEX/Nửa lỗ	PCB	PCB	IPEX
ĐẬP	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Tốc biến	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Giao thức	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Nguồn cấp	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	+4dBm	0 dBm	+19 dBm	+4dBm	0 dBm	+4dBm
Nhận độ nhạy	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Nhiệt độ làm việc	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC
Nhiệt độ bảo quản	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC
Phạm vi truyền	75 m	55 m	120 m	70 m	50 m	80 m (ăng-ten PCB bên ngoài)
Kích thước (mm)	17,4 x 13,7 x 1,7	17,4 x 13,7 x 1,7	31,4 x 13,7 x 2,1	15,2 x 11,2 x 1,7	15,2 x 11,2 x 1,7	15,2 x 11,2 x 2,1
Bưu kiện	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
OTA	√	√	√	√	√	√
Lưới Bluetooth	×	×	×	×	×	×
Tầm xa	×	×	×	×	×	×
Vật lý 2Mbps	×	×	×	×	×	×
AoA/AOD	×	×	×	×	×	×
Giao thức UART	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ
Chức năng	Tất cả IO, truyền tải trong suốt và điều khiển trực tiếp	Tất cả IO, truyền tải trong suốt và điều khiển trực tiếp	PA+LNA, phạm vi truyền dài hơn	Kích thước nhỏ, truyền tải trong suốt và điều khiển trực tiếp	Kích thước nhỏ, truyền tải trong suốt và điều khiển trực tiếp	Ăng-ten ngoài, Truyền trong suốt & Điều khiển trực tiếp
