RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

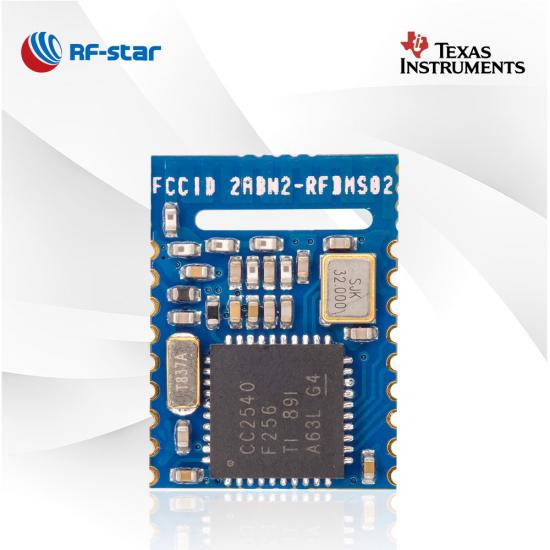

Mô-đun cổng nối tiếp BLE BLE4.2 CC2540 Mô-đun RF-BM-S02

Là một trong những mô-đun phổ biến nhất, mô-đun RF-BM-S02 CC2540 Bluetooth LE4.2 được thiết kế cho các ứng dụng chạy bằng pin. Kích thước gói cổ điển của RF-star cho phép mô-đun giao diện nối tiếp này có thị trường lớn hơn kể từ năm 2010. RF-BM-S02 sẽ là lựa chọn tốt cho thiết kế của bạn.

P/N:
RF-BM-S02
SoC:
CC2540
Bộ xử lý:
Low-Power 8051 Microcontroller Core With Code Prefetch
Các giao thức:
Bluetooth 4.2 low energy
Tần suất làm việc:
2402 MHz ~ 2480 MHz
Gói (mm):

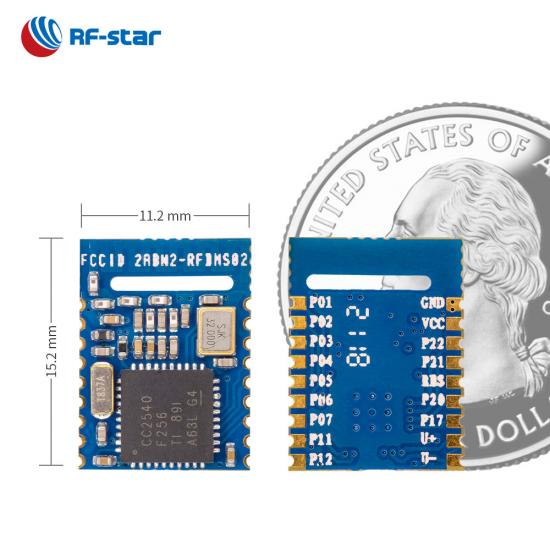

15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
Đặc trưng:
USB port
GPIO:
13
Tối đa Năng lượng TX:
+4 dBm
Phạm vi truyền:
50 m

Yêu cầu ngay bây giờ

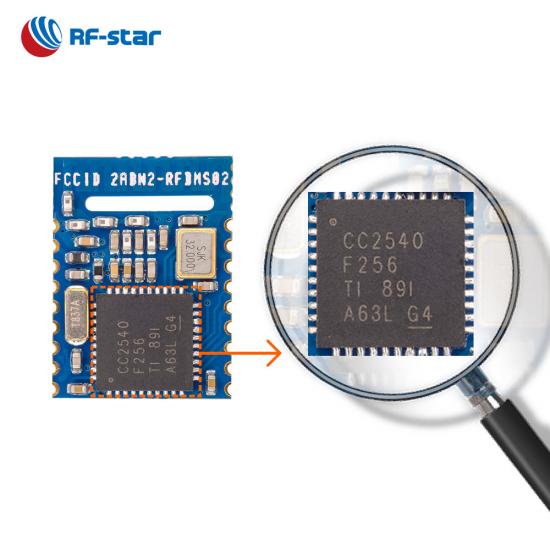

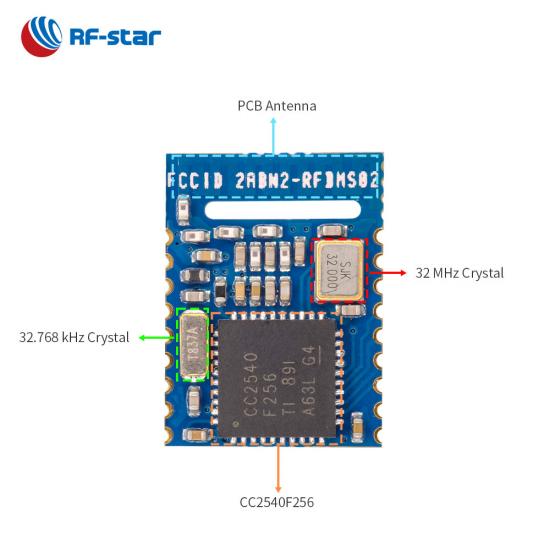

RF-BM-S02 là mô-đun dựa trên SoC CC2540 Low Energy CC2540 của Texas Instruments . Là SoC cao cấp, nó dựa trên lõi 8051 năng lượng thấp. Mô-đun này tích hợp tinh thể 32 MHz, tinh thể 32,768 kHz, balun LC và ăng-ten PCB đảo ngược hiệu suất cao. Mô-đun này có thể được sử dụng trong nhiều ứng dụng cần có USB. Gói 15.2 * 11.2 là gói phổ biến nhất trong thiết kế RF-star, nó hỗ trợ tương thích pin-2-pin với một loạt thiết kế mô-đun BLE. Được lập trình sẵn với giao thức BLE chính hoặc phụ, mô-đun BLE có thể được sử dụng để truyền trong suốt và điều khiển trực tiếp.

Mô-đun BLE4.2 CC2540

- Giao thức truyền (cầu) trong suốt BLE 4.2 -

BLE 4.2 Truyền trong suốt

- Giao thức điều khiển trực tiếp -

· Vai trò mô-đun: nô lệ, chủ nhân

· Các thông số có thể điều chỉnh: tốc độ truyền, khoảng thời gian kết nối, khoảng thời gian phát sóng, nguồn TX…

SoC không dây:

Lõi vi điều khiển 8051 công suất thấp với tính năng tìm nạp trước mã
Công suất TX: +4 dBm
Độ nhạy ở chế độ BLE: -94 dBm
Ký ức

-256 kB flash
-8 kB SRAM

Đặc trưng:

Bluetooth 4.2 năng lượng thấp

Mức tiêu thụ hiện tại:

0,35 μA ở chế độ ngủ
202 μA ở chu kỳ phát sóng 250 ms
243 μA ở chu kỳ kết nối 100 ms

Phạm vi hoạt động:

Dải điện áp cung cấp: 2,0V ~ 3,6V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

ADC 12 bit
13 GPIO
USB
IR
DMA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Bảng dữ liệu phần cứng V1.0_20230526

Mô-đun BLE dòng TI CC254x
Mã sản phẩm	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
hình chụp
vi mạch	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Cốt lõi	8051	8051	8051	8051	8051	8051
Anten	Giao diện PCB/Nửa lỗ	Giao diện PCB/Nửa lỗ	Giao diện PCB/IPEX/Nửa lỗ	PCB	PCB	IPEX
ĐẬP	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Tốc biến	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Giao thức	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Nguồn cấp	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	+4dBm	0 dBm	+19 dBm	+4dBm	0 dBm	+4dBm
Nhận độ nhạy	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Nhiệt độ làm việc	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC
Nhiệt độ bảo quản	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC
Phạm vi truyền	75 m	55 m	120 m	70 m	50 m	80 m (ăng-ten PCB bên ngoài)
Kích thước (mm)	17,4 x 13,7 x 1,7	17,4 x 13,7 x 1,7	31,4 x 13,7 x 2,1	15,2 x 11,2 x 1,7	15,2 x 11,2 x 1,7	15,2 x 11,2 x 2,1
Bưu kiện	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
OTA	√	√	√	√	√	√
Lưới Bluetooth	×	×	×	×	×	×
Tầm xa	×	×	×	×	×	×
Vật lý 2Mbps	×	×	×	×	×	×
AoA/AOD	×	×	×	×	×	×
Giao thức UART	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ
Chức năng	Tất cả IO, truyền tải trong suốt và điều khiển trực tiếp	Tất cả IO, truyền tải trong suốt và điều khiển trực tiếp	PA+LNA, phạm vi truyền dài hơn	Kích thước nhỏ, truyền tải trong suốt và điều khiển trực tiếp	Kích thước nhỏ, truyền tải trong suốt và điều khiển trực tiếp	Ăng-ten ngoài, Truyền trong suốt & Điều khiển trực tiếp
