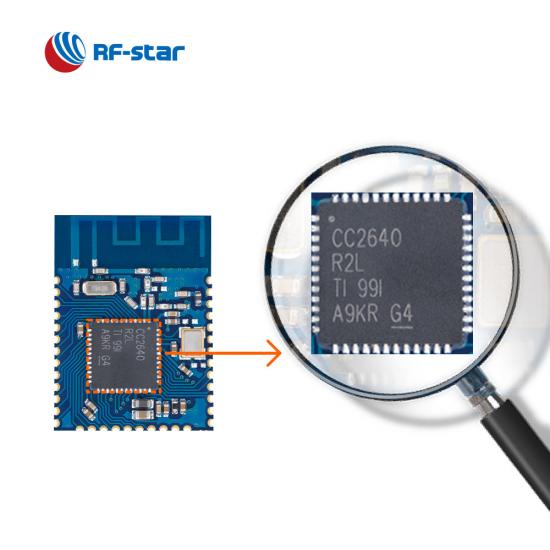

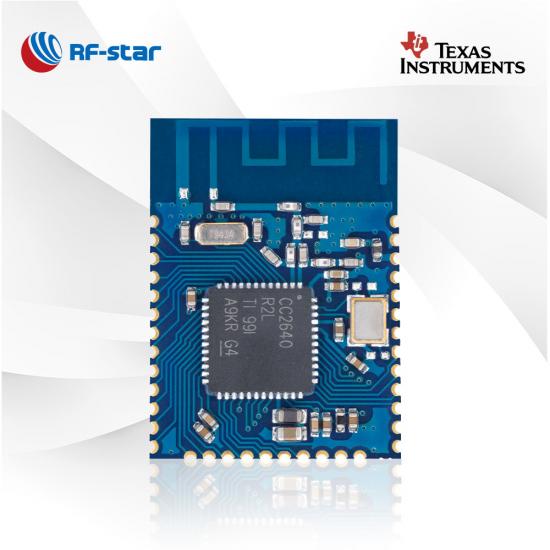

Mô-đun BLE5.0 CC2640R2L hiệu quả về chi phí RF-BM-4077B1L

  • Cheap BLE5.0 CC2640R2L Module RF-BM-4077B1L
  • Cheap BLE5.0 CC2640R2L Module RF-BM-4077B1L
  • Cheap BLE5.0 CC2640R2L Module RF-BM-4077B1L
  • Cheap BLE5.0 CC2640R2L Module RF-BM-4077B1L
  • Cheap BLE5.0 CC2640R2L Module RF-BM-4077B1L

Mô-đun BLE5.0 CC2640R2L hiệu quả về chi phí RF-BM-4077B1L

RF-BM-4077B1L là mô-đun BLE5.0 CC2640 tiết kiệm chi phí. Nó đáp ứng các yêu cầu của một loạt các ứng dụng. Mô-đun BLE RF-BM-4077B1L CC2640R2L có thể là lựa chọn tốt nhất của bạn cho thiết kế không dây.

  • P/N:

    RF-BM-4077B1L

  • SoC:

    CC2640R2LRGZ

  • Bộ xử lý:

    ARM® Cortex®-M3

  • Các giao thức:

    Bluetooth 5.0 low energy

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

  • Gói (mm):

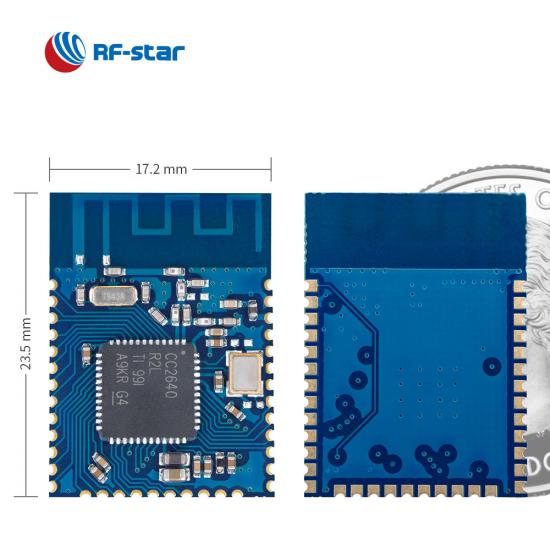

    23.5 × 17.0 × 1.7, half-hole, 1.27 pitch, 36-pin

  • Đặc trưng:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    31

  • Tối đa Năng lượng TX:

    +5 dBm

  • Phạm vi truyền:

    120 m
Yêu cầu ngay bây giờ

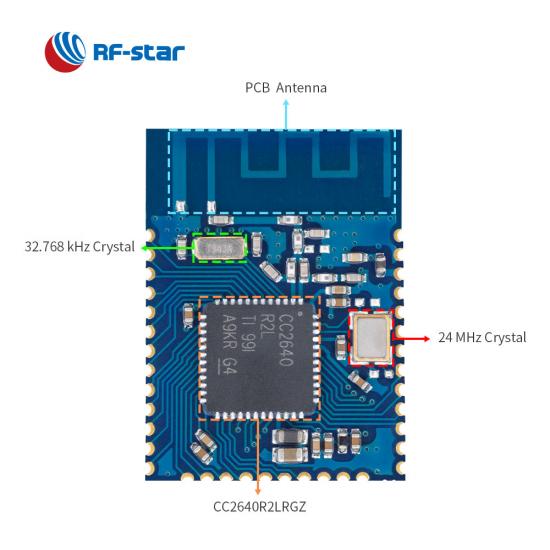

Mô-đun RF-BM-4077B1L BLE v5.0 được thiết kế dựa trên SoC CC2640R2LRGZ của Texas Instruments . Nó tích hợp lõi ARM Cortex-M3 mạnh mẽ, tinh thể 24 MHz, tinh thể 32,768 kHz, bộ lọc LC và ăng-ten PCB tích hợp mạnh mẽ, giúp mô-đun có các tính năng có độ tin cậy cao và hiệu suất cao. Bạn có thể sử dụng các thiết bị ngoại vi của ADC, SPI, I2C, I2S để đạt được thiết kế tối ưu cho ứng dụng của mình. RF-star có thể lập trình trước mô-đun với giao thức truyền tải minh bạch, sau đó hỗ trợ bạn bắt đầu thiết kế một cách dễ dàng và nhanh chóng như bạn muốn.


Mô-đun BLE5.0 CC2640R2L hiệu quả về chi phí


- Giao thức truyền (cầu) trong suốt BLE 5.0  -

· Một vai nô lệ, Một vai chủ

· UUID dịch vụ tùy chỉnh

· Mật khẩu kết nối

· Tốc độ D ata : 1 Mbps, 2 Mbps, 500 kbps, 125 kbps

· Gói mở rộng quảng cáo

Mô-đun phụ chính BLE 5.0 RF-BM-4077B1L


- Giao thức truyền  (cầu) trong suốt BLE 4.2   -

· Một số vai trò: nô lệ, chủ nhân, chủ nô

·  Các thông số có thể điều chỉnh : tốc độ baud, khoảng thời gian kết nối, khoảng thời gian phát sóng, nguồn TX…

· Mật khẩu kết nối

RF-BM-4077B1L hỗ trợ truyền dẫn trong suốt BLE 4.2


Tài nguyên liên quan:

Mô-đun Bluetooth 5.0 với chip CC2640R2F-Q1 cấp ô tô

Sự khác biệt giữa TI CC2640R2L và CC2640R2F

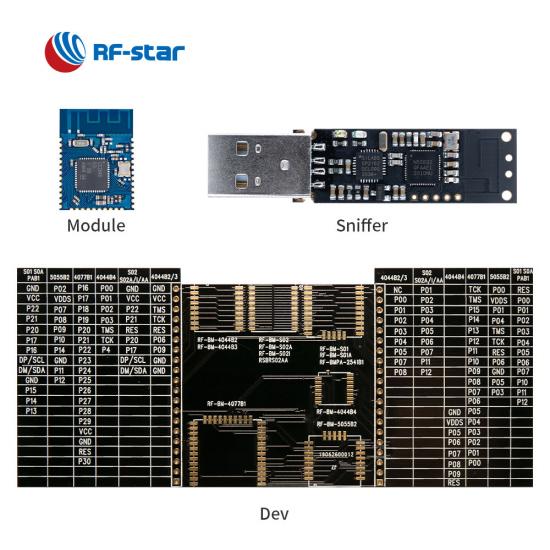

Bảng Pinboard cho Mô-đun TI Series (CC2540 CC2541 CC2640)


SoC dây ss :

  •  Bộ xử lý ARM ®  Cortex ® -M3
  •  Công suất TX: -21 dBm đến +5 dBm
  •  Độ nhạy ở chế độ BLE: -97 dBm
  •  Ký ức
    • -128 kB nhấp nháy
    • -28 kB SRAM
  •  Tốc độ dữ liệu: 1 Mbps, 2 Mbps, 500 kbps, 125 kbps


Các rotocol P được hỗ trợ :

  •  Bluetooth 4.2 năng lượng thấp
  •  Bluetooth 5.0 năng lượng thấp


Mức tiêu thụ hiện tại:

  •  2,71 μA ở chế độ ngủ
  •  160,54 μA ở chu kỳ phát sóng 200 ms (vô hiệu hóa tính năng kéo lên EN bên trong)
  •  457,13 μA ở chu kỳ kết nối 20 ms (tắt tính năng kéo lên EN bên trong)

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C


Thiết bị ngoại vi phong phú:

  • ADC 12 bit
  • 31 GPIO
  • SPI
  • I2C
  • tôi ²S
  • R TC
  • UART (CTS/RTS)
  • ES -128
Mô-đun BLE dòng TI CC264x
Mã sản phẩm RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
hình chụp Mô-đun BLE RF-BM-2642B1 CC2642R Mô-đun BLE RF-BM-4077B2 CC2640R2F-Q1 Mô-đun BLE RF-BM-4055B1L CC2640R2LRHB Mô-đun BLE RF-BM-4077B1L CC2640R2LRGZ Mô-đun BLE RF-BM-4077B1 CC2640R2FRGZ Mô-đun BLE RF-BM-4044B5 CC2640R2F Mô-đun BLE RF-BM-4044B4 CC2640R2F Mô-đun BLE RF-BM-4044B3 CC2640R2F Mô-đun BLE RF-BM-4044B2 CC2640R2F
vi mạch CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten PCB PCB PCB PCB PCB Giao diện chip/nửa lỗ Giao diện chip/nửa lỗ IPEX PCB
ĐẬP 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Tốc biến 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Giao thức BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Nhận độ nhạy -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY
GPIO 31 31 13 31 31 10 10 10 10
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 110 m @ 1M PHY 160 m @ LE Mã hóa PHY 100 m @ 1M PHY 150 m @ LE Mã hóa PHY 60 m @ 1M PHY 90 m @ LE Coded PHY 70 m @ 1M PHY 100 m @ LE Mã hóa PHY 80 m @ 1M PHY 110 m @ LE Coded PHY Anten chip 30 m @ 1M PHY 60 m @ LE Coded PHY Anten chip 20 m @ 1M PHY 50 m @ LE Coded PHY Ăng-ten PCB ngoài 110 m @ 1M PHY 150 m @ LE Coded PHY 60 m @ 1M PHY 90 m @ LE Coded PHY
Kích thước (mm) 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √ √ √ √
Lưới Bluetooth √ × × × × × × × ×
Tầm xa √ √ √ √ √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √ √ √ √ √
AoA/AOD √ √ × × √ √ √ √ √
Giao thức UART Chủ-nô đồng thời Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ
Chức năng Hiệu suất chống nhiễu cao Cấp AEC-Q100, hiệu suất chống nhiễu cao Hiệu quả chi phí cao Hiệu quả chi phí cao 31 GPIO cho nhiều ứng dụng khả dụng hơn Kích thước nhỏ, miếng đệm hai mặt Kích thước siêu nhỏ Khả thi cho anten ngoài Tính ổn định cao
