Mô-đun Bluetooth BLE5.0 TI CC2640R2LRHB năng lượng thấp RF-BM-4055B1L

  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L
  • Bluetooth 5 CC2640R2LRHB Module RF-BM-4055B1L

Mô-đun Bluetooth BLE5.0 TI CC2640R2LRHB năng lượng thấp RF-BM-4055B1L

RF-BM-4055B1L là mô-đun BLE5.0 tiết kiệm chi phí. Hiệu suất mạnh mẽ cho phép mô-đun này đạt được nhiều ứng dụng thành công. Chọn mô-đun Bluetooth LE RF-BM-4055B1L CC2640R2L làm chế độ giao tiếp không dây của bạn.

  • P/N:

    RF-BM-4055B1L

  • SoC:

    CC2640R2LRHB

  • Bộ xử lý:

    ARM® Cortex®-M3

  • Các giao thức:

    Bluetooth 5.0 low energy

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

  • Gói (mm):

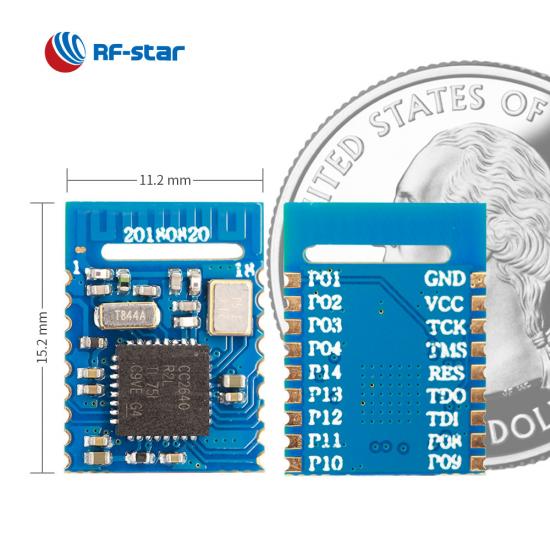

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Đặc trưng:

    LE 1M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    13

  • Tối đa Năng lượng TX:

    +4 dBm

  • Phạm vi truyền:

    80 m
Yêu cầu ngay bây giờ

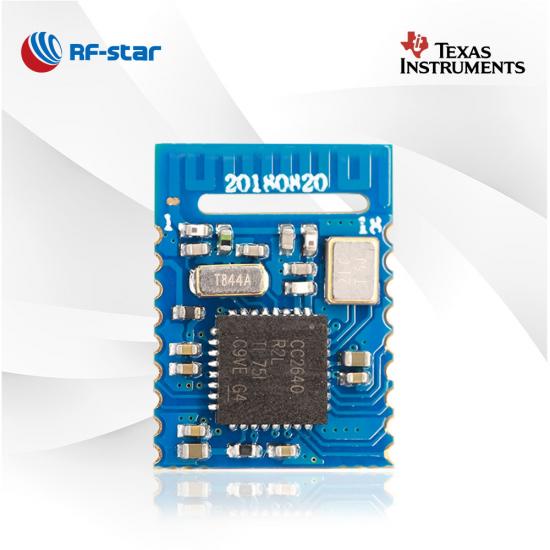

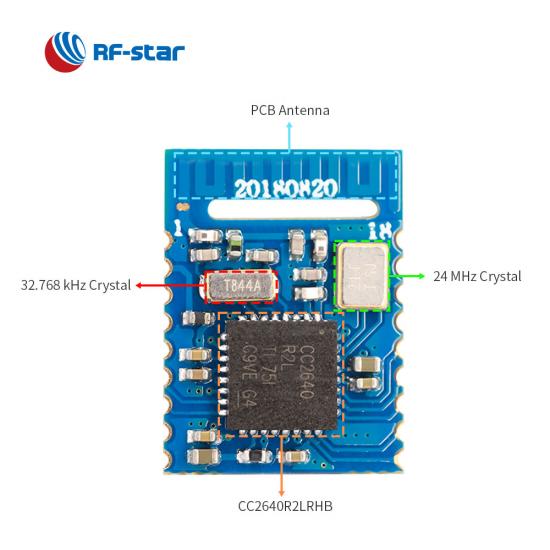

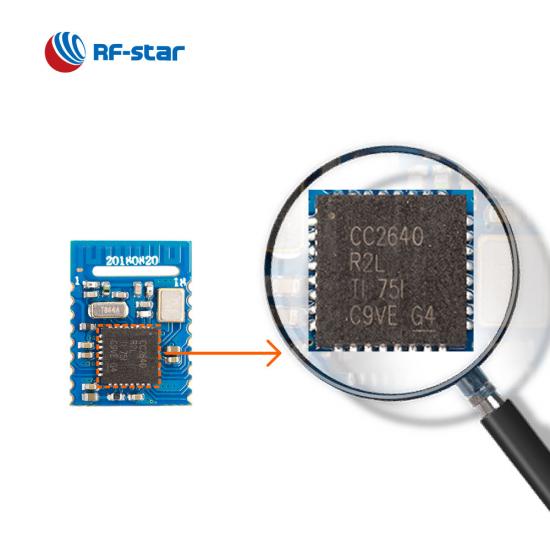

RF-BM-4055B1L là mô-đun Bluetooth LE v5.0 được thiết kế trên nền tảng Texas Instruments CC2640R2LRHB SoC. Lõi ARM Cortex-M3 mạnh mẽ của CC2640 có mô-đun có độ tin cậy cao và hiệu suất cao. Mô-đun Bluetooth nhỏ này tích hợp tinh thể 24 MHz, tinh thể 32,768 kHz, bộ lọc LC và ăng-ten PCB tích hợp mạnh mẽ. Các thiết bị ngoại vi ADC, SPI, I2C, I2S giúp mô-đun được tối ưu hóa cho các ứng dụng IoT, như khóa thông minh, HID chơi game, thiết bị y tế, v.v. Nó có thể được flash bằng chương trình cơ sở truyền dẫn trong suốt RF-star cho phép bạn bắt đầu thiết kế một cách dễ dàng và nhanh chóng như bạn muốn.


Mô-đun Bluetooth 5.0 dựa trên TI CC2640R2LRHB


- Giao thức truyền  (cầu) trong suốt BLE 4.2   -

· Một số vai trò: nô lệ, chủ nhân, chủ nô

·  Các thông số có thể điều chỉnh : tốc độ baud, khoảng thời gian kết nối, khoảng thời gian phát sóng, nguồn TX…

· Mật khẩu kết nối

Mô-đun Bluetooth LE CC2640R2L hỗ trợ các vai trò phụ, chủ, chính-phụ

Tài nguyên liên quan:

Sự khác biệt giữa TI CC2640R2L và CC2640R2F

Điểm nổi bật của Mô-đun MCU CC2640R2L và CC2640R2L

Bảng Pinboard cho Mô-đun TI Series (CC2540 CC2541 CC2640)

SoC không dây:

  • Bộ xử lý ARM® Cortex®-M3
  • Công suất TX: -21 dBm đến +5 dBm
  • Độ nhạy ở chế độ BLE: -97 dBm
  • Ký ức
    • -128 kB nhấp nháy
    • -28 kB SRAM
  • Tốc độ dữ liệu: 1 Mb/giây, 500 kb/giây, 125 kb/giây


Giao thức được hỗ trợ:

  • Bluetooth 4.2 năng lượng thấp
  • Bluetooth 5.0 năng lượng thấp


Mức tiêu thụ hiện tại:

  • 2,71 μA ở chế độ ngủ
  • 38,11 μA ở chu kỳ phát sóng 200 ms (vô hiệu hóa tính năng kéo lên EN bên trong)
  • 457,13 μA ở chu kỳ kết nối 20 ms (tắt tính năng kéo lên EN bên trong)

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C


Thiết bị ngoại vi phong phú:

  • ADC 12 bit
  • 13 GPIO
  • SPI
  • I2C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Mô-đun BLE dòng TI CC264x
Mã sản phẩm RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
hình chụp Mô-đun BLE RF-BM-2642B1 CC2642R Mô-đun BLE RF-BM-4077B2 CC2640R2F-Q1 Mô-đun BLE RF-BM-4055B1L CC2640R2LRHB Mô-đun BLE RF-BM-4077B1L CC2640R2LRGZ Mô-đun BLE RF-BM-4077B1 CC2640R2FRGZ Mô-đun BLE RF-BM-4044B5 CC2640R2F Mô-đun BLE RF-BM-4044B4 CC2640R2F Mô-đun BLE RF-BM-4044B3 CC2640R2F Mô-đun BLE RF-BM-4044B2 CC2640R2F
vi mạch CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten PCB PCB PCB PCB PCB Giao diện chip/nửa lỗ Giao diện chip/nửa lỗ IPEX PCB
ĐẬP 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Tốc biến 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Giao thức BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Nhận độ nhạy -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY
GPIO 31 31 13 31 31 10 10 10 10
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 110 m @ 1M PHY 160 m @ LE Mã hóa PHY 100 m @ 1M PHY 150 m @ LE Mã hóa PHY 60 m @ 1M PHY 90 m @ LE Coded PHY 70 m @ 1M PHY 100 m @ LE Mã hóa PHY 80 m @ 1M PHY 110 m @ LE Coded PHY Anten chip 30 m @ 1M PHY 60 m @ LE Coded PHY Anten chip 20 m @ 1M PHY 50 m @ LE Coded PHY Ăng-ten PCB ngoài 110 m @ 1M PHY 150 m @ LE Coded PHY 60 m @ 1M PHY 90 m @ LE Coded PHY
Kích thước (mm) 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √ √ √ √
Lưới Bluetooth √ × × × × × × × ×
Tầm xa √ √ √ √ √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √ √ √ √ √
AoA/AOD √ √ × × √ √ √ √ √
Giao thức UART Chủ-nô đồng thời Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ
Chức năng Hiệu suất chống nhiễu cao Cấp AEC-Q100, hiệu suất chống nhiễu cao Hiệu quả chi phí cao Hiệu quả chi phí cao 31 GPIO cho nhiều ứng dụng khả dụng hơn Kích thước nhỏ, miếng đệm hai mặt Kích thước siêu nhỏ Khả thi cho anten ngoài Tính ổn định cao
