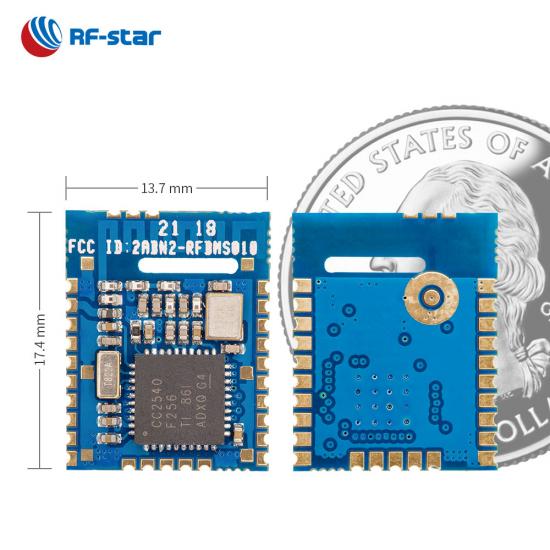

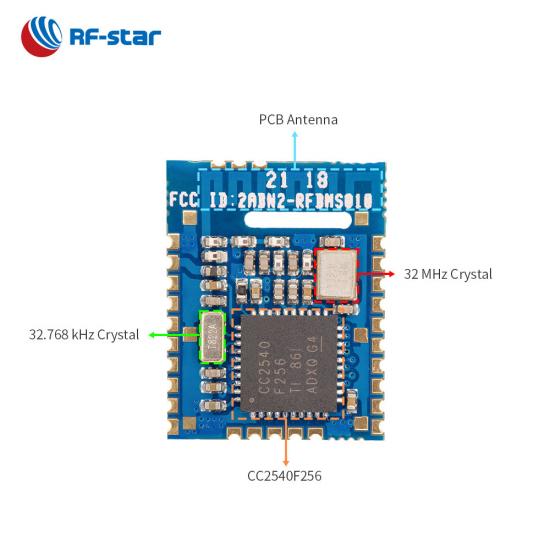

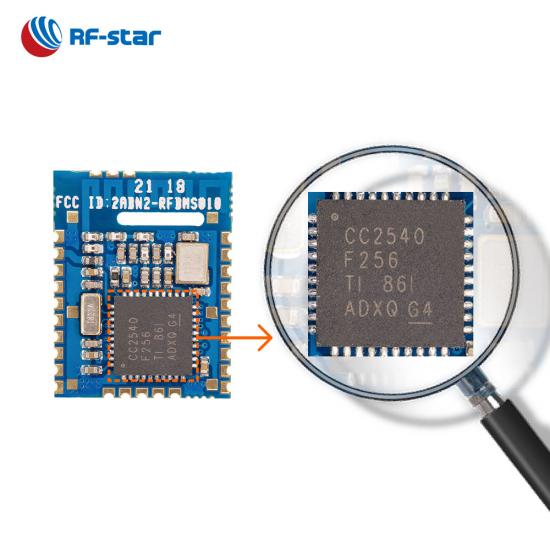

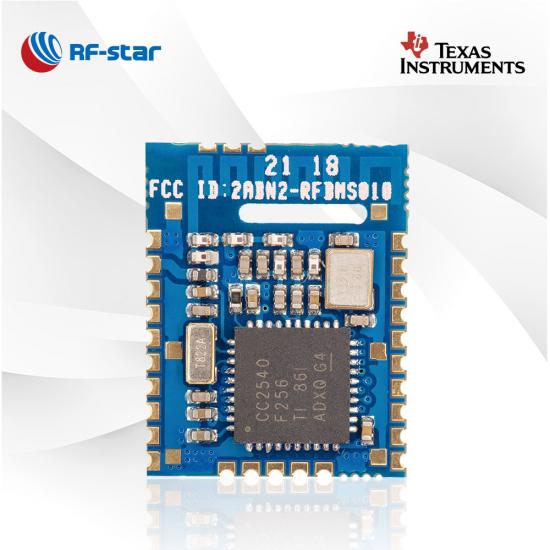

RF-BM-S01 là mô-đun BLE4.2 dựa trên TI CC2540 SoC. Mô-đun năng lượng thấp Bluetooth 4.2 thế hệ đầu tiên dựa trên lõi 8051 và tích hợp tinh thể 32 MHz, tinh thể 32,768 kHz, balun LC và ăng-ten PCB F đảo ngược hiệu suất cao. Mô-đun này là sự lựa chọn tốt nhất cho ứng dụng USB dongle , giúp dễ dàng thiết lập kết nối giữa thiết bị BLE và điện thoại thông minh. Mô-đun CC2540 này có thể được lập trình sẵn với giao thức BLE chính hoặc phụ. Bên cạnh chế độ truyền trong suốt, giao thức BLE còn hỗ trợ chế độ điều khiển trực tiếp.
Thiết bị ngoại vi phong phú
Mô-đun TI CC2540 BLE 4.2 có nhiều thiết bị ngoại vi và giao diện kỹ thuật số như ADC, IR, USB, UART, DMA.
Anten PCB hiệu suất cao
RF-BM-S01 với ăng-ten PCB dạng đường uốn khúc trên bo mạch có thể mang lại hiệu suất RF tốt hơn và giảm chi phí cho dự án của bạn.
Khả năng tương thích tốt
Nhờ dòng SoC TI CC254X (CC2540 và CC2541), mô-đun RF-BM-S01 Bluetooth 4.2 tương thích trong gói, chân cắm và thiết bị ngoại vi với các dòng khác.

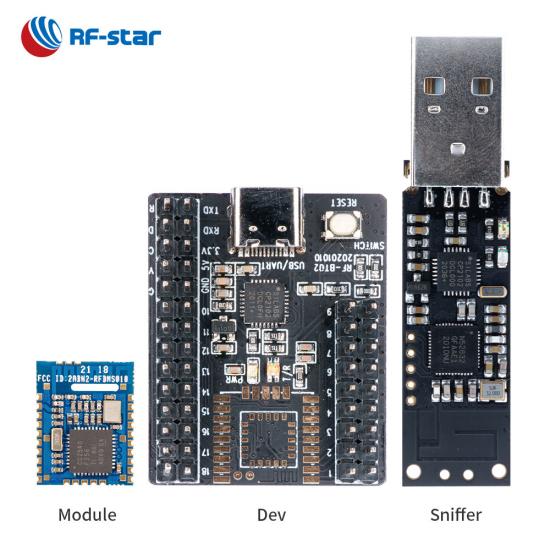

Pinboar bảng thử nghiệm thân thiện với người dùng
Các mô-đun dòng CC2540 được trang bị bảng ghim bảng thử nghiệm BLE thân thiện với người dùng để các nhà phát triển thực hiện một số thử nghiệm.
- Giao thức truyền tải (cầu nối) trong suốt -
- Giao thức điều khiển trực tiếp -
· Vai trò mô-đun: nô lệ, chủ nhân
· Các thông số có thể điều chỉnh: tốc độ truyền, khoảng thời gian kết nối, khoảng thời gian phát sóng, nguồn TX…
Tài nguyên tham khảo:
