RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

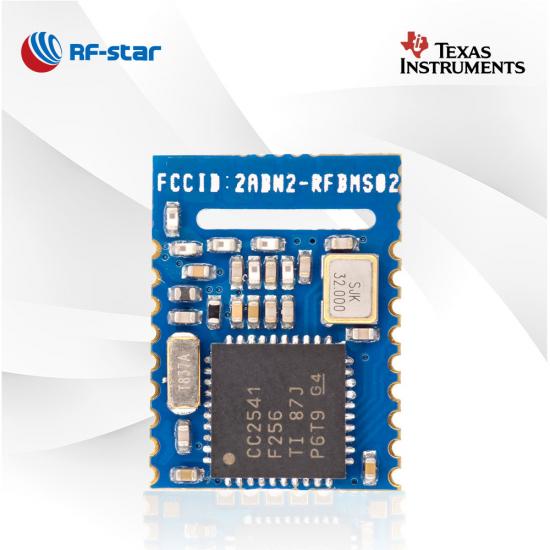

Mô-đun Bluetooth UART BLE4.2 CC2541 Mô-đun RF-BM-S02A

Mô-đun RF-BM-S02A CC2541 Bluetooth LE 4.2, một trong những mô-đun không dây phổ biến nhất của RF-star, hướng đến các ứng dụng cung cấp pin thông minh. RF-BM-S02A với kích thước nhỏ gọn và hiệu suất cao sẽ là sự lựa chọn đúng đắn trong thiết kế của bạn.

P/N:
RF-BM-S02A
SoC:
CC2541
Bộ xử lý:
Low-Power 8051 Microcontroller Core With Code Prefetch
Các giao thức:
Bluetooth 4.2 low energy
Tần suất làm việc:
2402 MHz ~ 2480 MHz
Gói (mm):

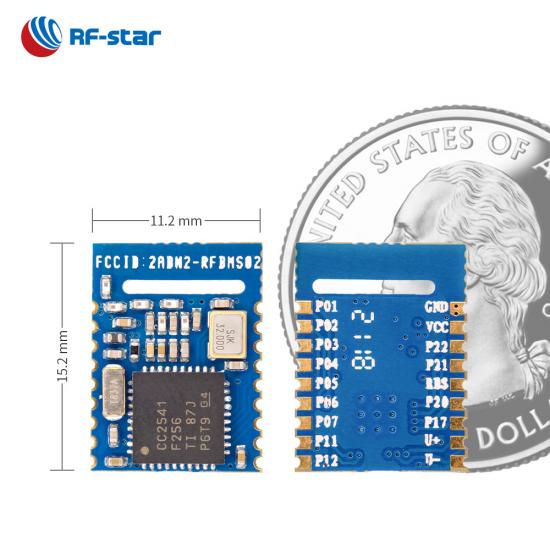

15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin
Đặc trưng:
Small size package
GPIO:
13
Tối đa Năng lượng TX:
0 dBm
Phạm vi truyền:
20 m

Yêu cầu ngay bây giờ

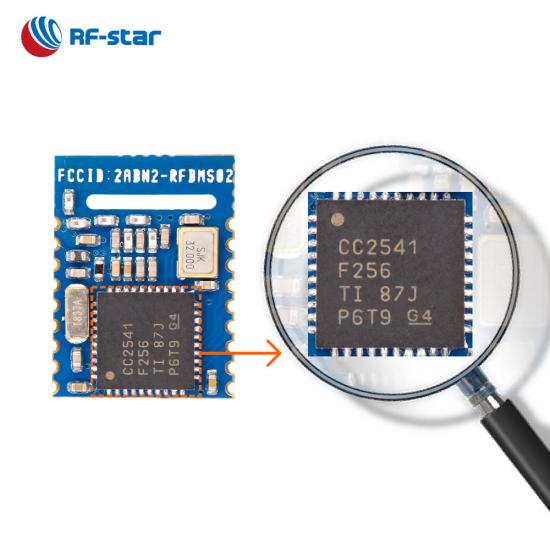

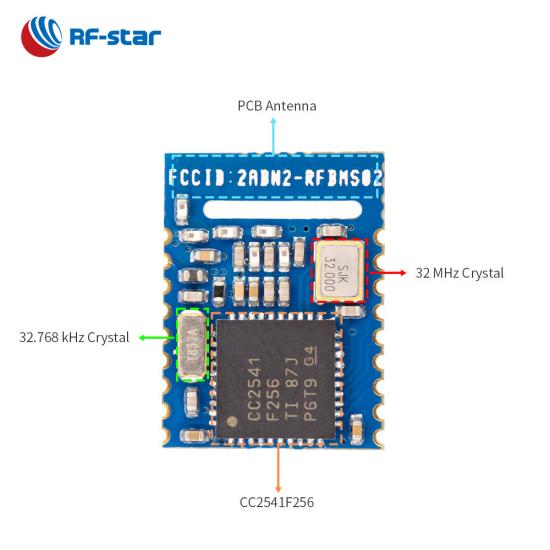

RF-BM-S02A là mô-đun Bluetoth LE4.2 công suất thấp dựa trên Texas Instruments CC2541 SoC. Nhân 8051 là bộ xử lý chính. Mô-đun này tích hợp tinh thể 32 MHz, tinh thể 32,768 kHz, balun LC và ăng-ten PCB đảo ngược hiệu suất cao. Gói của nó hỗ trợ tương thích pin-2-pin với một loạt mô-đun BLE của RF-star. Mô-đun này có thể hoạt động ở chế độ truyền trong suốt (chế độ cầu) và chế độ điều khiển trực tiếp.

Mô-đun Bluetooth UART Mô-đun BLE4.2 CC2541

- Giao thức truyền (cầu) trong suốt BLE 4.2 -

các tính năng chính của mô-đun truyền trong suốt BLE 4.2

- Giao thức điều khiển trực tiếp -

RF-BM-S02A hỗ trợ chế độ điều khiển trực tiếp

· Vai trò mô-đun: nô lệ, chủ nhân

· Các thông số có thể điều chỉnh: tốc độ truyền, khoảng thời gian kết nối, khoảng thời gian phát sóng, nguồn TX…

SoC không dây:

Lõi vi điều khiển 8051 công suất thấp với tính năng tìm nạp trước mã
Công suất TX: 0 dBm
Độ nhạy ở chế độ BLE: -94 dBm
Ký ức

-256 kB flash
-8 kB SRAM

Đặc trưng:

Bluetooth 4.2 năng lượng thấp

Mức tiêu thụ hiện tại:

0,35 μA ở chế độ ngủ
202 μA ở chu kỳ phát sóng 250 ms
243 μA ở chu kỳ kết nối 100 ms

Phạm vi hoạt động:

Dải điện áp cung cấp: 2,0V ~ 3,6V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

ADC
13 GPIO
I2C
IR
DMA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Bảng dữ liệu phần cứng V1.0_20230526

Mô-đun BLE dòng TI CC254x
Mã sản phẩm	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
hình chụp
vi mạch	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Cốt lõi	8051	8051	8051	8051	8051	8051
Anten	Giao diện PCB/Nửa lỗ	Giao diện PCB/Nửa lỗ	Giao diện PCB/IPEX/Nửa lỗ	PCB	PCB	IPEX
ĐẬP	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Tốc biến	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Giao thức	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Nguồn cấp	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V	2,0 V ~ 3,6 V, khuyến nghị 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	+4dBm	0 dBm	+19 dBm	+4dBm	0 dBm	+4dBm
Nhận độ nhạy	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Nhiệt độ làm việc	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC
Nhiệt độ bảo quản	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC
Phạm vi truyền	75 m	55 m	120 m	70 m	50 m	80 m (ăng-ten PCB bên ngoài)
Kích thước (mm)	17,4 x 13,7 x 1,7	17,4 x 13,7 x 1,7	31,4 x 13,7 x 2,1	15,2 x 11,2 x 1,7	15,2 x 11,2 x 1,7	15,2 x 11,2 x 2,1
Bưu kiện	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
OTA	√	√	√	√	√	√
Lưới Bluetooth	×	×	×	×	×	×
Tầm xa	×	×	×	×	×	×
Vật lý 2Mbps	×	×	×	×	×	×
AoA/AOD	×	×	×	×	×	×
Giao thức UART	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ
Chức năng	Tất cả IO, truyền tải trong suốt và điều khiển trực tiếp	Tất cả IO, truyền tải trong suốt và điều khiển trực tiếp	PA+LNA, phạm vi truyền dài hơn	Kích thước nhỏ, truyền tải trong suốt và điều khiển trực tiếp	Kích thước nhỏ, truyền tải trong suốt và điều khiển trực tiếp	Ăng-ten ngoài, Truyền trong suốt & Điều khiển trực tiếp
