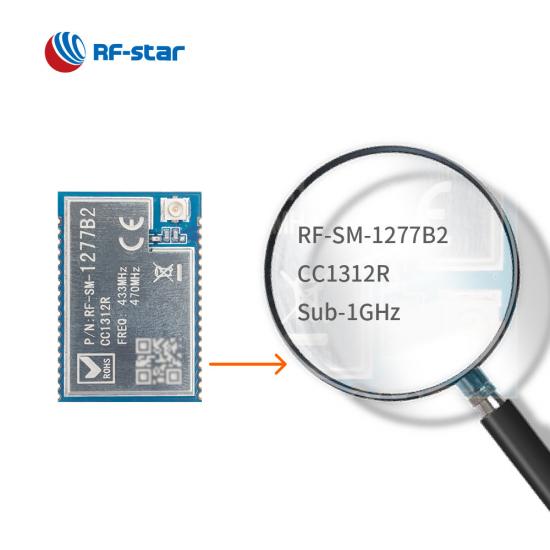

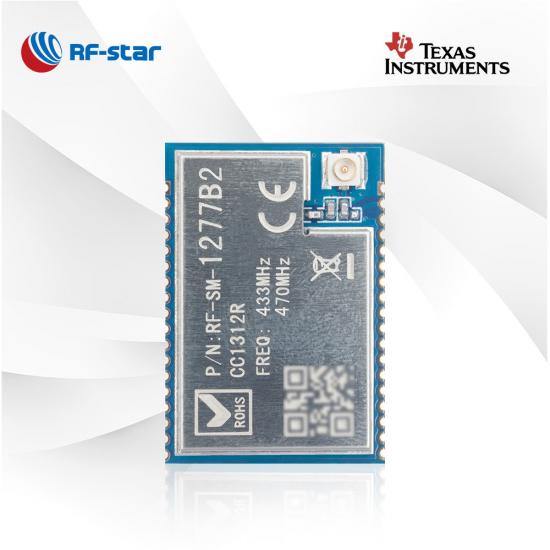

Mô-đun CC1312R Hỗ trợ RF-SM-1277B2 433 MHz 450 MHz

  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency

Mô-đun CC1312R Hỗ trợ RF-SM-1277B2 433 MHz 450 MHz

RF-SM-1277B2 là mô-đun Sub-1G hoạt động ở tần số 431 MHz ~ 537 MHz. Mô-đun CC1312R có thể được sử dụng trong thị trường cảm biến. Chọn RF-SM-1277B2 để nâng cao khoảng cách truyền dẫn và dễ dàng thiết kế các sản phẩm cuối cùng.

  • P/N:

    RF-SM-1277B2

  • SoC:

    CC1312R

  • Bộ xử lý:

    48 MHz Arm® Cortex®-M4F

  • Các giao thức:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), WiSUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)

  • Tần suất làm việc:

    431 MHz ~ 527 MHz

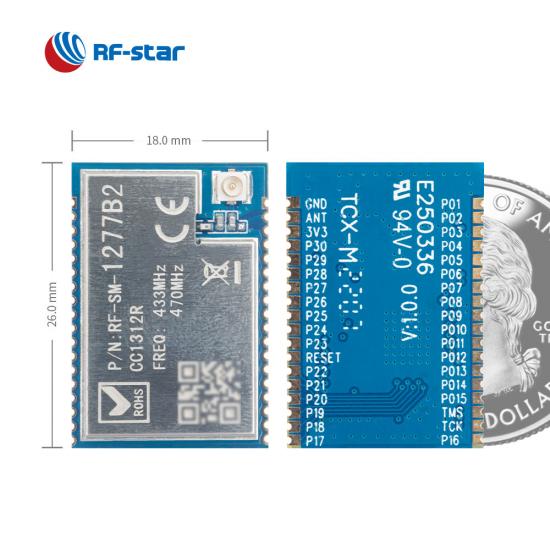

  • Gói (mm):

    26.0 x 18.0 x 2.3

  • Đặc trưng:

    All GPIOs are lead out

  • GPIO:

    30

  • Tối đa Năng lượng TX:

    +13 dBm

  • Phạm vi truyền:

    1000 m
Yêu cầu ngay bây giờ

RF-SM-1277B2  là mô-đun Sub-1G hỗ trợ tần số 433 MHz & 450 MHz . IC chính là  TI CC1312R , bộ xử lý chính Arm® Cortex®-M4F 48 MHz giúp mô-đun RF truyền tải tầm xa và tiêu thụ điện năng cực thấp. Tùy chọn ăng-ten của  đầu nối ăng-ten IPEX  và giao diện nửa lỗ cho phép khách hàng chọn cách đầu ra của tín hiệu RF. Công suất TX lên tới  13 dBm , cho phép mô-đun đạt phạm vi truyền dẫn dài hơn và thích hợp để tích hợp với bộ điều khiển cảm biến, đèn đường thông minh, tự động hóa tòa nhà, v.v. Mô-đun CC1312R cũng hỗ trợ giao thức truyền trong suốt, để bạn có thể sử dụng nó để đơn giản hóa khối lượng công việc thiết kế.

CC1312R Mô-đun dưới 1 GHz RF-SM-1277B2

Nhiều giao thức

Mô-đun CC1312R hỗ trợ IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, các hệ thống độc quyền và TI 15.4-Stack (Sub-1 GHz).

Tần số vô tuyến rộng

Đối với tần số làm việc từ 431 MHz ~ 527 MHz, tần số trung tâm có thể đáp ứng: 433 MHz, 470 MHz và 500 MHz.

Anten ngoài

Kết hợp ăng-ten và tùy chọn cho chế độ đầu ra RF (đầu nối ăng-ten IPEX và giao diện nửa lỗ) giúp bạn kết nối thiết bị của mình một cách linh hoạt.

Thiết bị ngoại vi phong phú

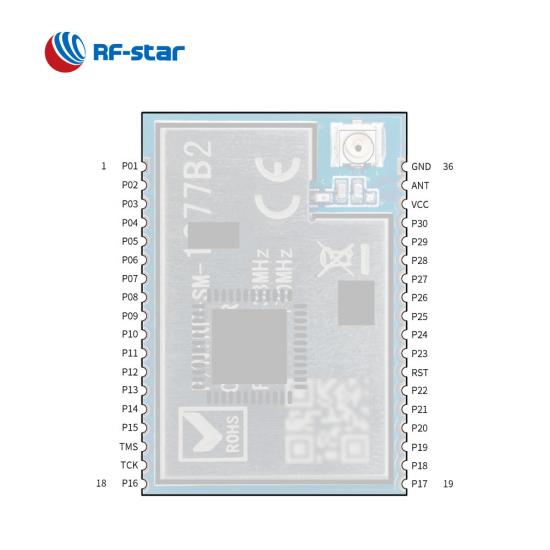

Tất cả các chân ngoại vi kỹ thuật số có thể được định tuyến tới bất kỳ GPIO nào và các giao diện này bao gồm ADC, UART, SPI, I2C, I2S, RTC đều có sẵn.

Bộ nhớ lớn hơn CC1310

· 352 KB flash lập trình trong hệ thống
· 256 KB ROM cho các giao thức và thư viện
· 8 KB SRAM cho Cache (hoặc dưới dạng RAM đa năng)
· 20 KB SRAM rò rỉ cực thấp


- Đặc trưng  -

· Wi-SUN NWP

· Anten ngoài

· Thiết bị ngoại vi phong phú

· Tần số:  431 MHz ~ 527 MHz

Tính năng mô-đun Sub-1G RF-SM-1277B2



Tài nguyên tham khảo:

So sánh giữa  mô-đun Sub-1G RF-SM-1277B1 và ​​RF-SM-1277B2 dựa trên MCU CC1312


SoC không dây :


  • Bộ xử lý ARM ®  Cortex ® -M4F 48 MHz
  • Công suất TX: Lên tới +13 dBm
  • Nhạy cảm:
    • –121 dBm @ Chế độ tầm xa
    • -110 dBm @ 50 kbps
  • Ký ức
    • đèn flash 352 kB
    • SRAM 88 kB

Đặc trưng:


  • Bảo mật AES-128
  • 30 GPIO

Phạm vi hoạt động:


  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
  • Tần số: 431 MHz ~ 527 MHz


Thiết bị ngoại vi phong phú:


  • ADC
  • UART
  • SPI
  • I2C
  • I²S
  • RTC


Chứng chỉ C :


  • CN
  • RoHS
  • Với tới
Các mô-đun Sub-1G dòng TI CC131x
Mã sản phẩm RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
hình chụp
vi mạch CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Giao diện nửa lỗ IPEX Giao diện IPEX/Nửa lỗ Giao diện IPEX/Nửa lỗ PCB Giao diện nửa lỗ PCB Giao diện IPEX/Nửa lỗ Giao diện IPEX/Nửa lỗ
ĐẬP 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Tốc biến 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Giao thức Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz)
Nguồn cấp 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V
Tính thường xuyên 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Tối đa. Năng lượng TX +20dBm +20dBm +14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Nhận độ nhạy –121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Mã hóa PHY –121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY –121 dBm @Sub G (Chế độ tầm xa) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY –121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 số 8 30 30
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) 180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) 120 m @ 1M PHY (ăng-ten PCB ngoài) 180 m @ LE Coded PHY (ăng-ten PCB ngoài) 900 m @ 802.15.4 (ăng-ten dính keo ngoài) 900 m @ Sub-1G (ăng-ten dính keo ngoài) 1000 m (ăng-ten dính keo bên ngoài) 1000 m (ăng-ten dính keo bên ngoài) 720 m 1000 m (ăng-ten dính keo bên ngoài) 720 m 1000 m (ăng-ten dính keo bên ngoài) 1000 m (ăng-ten dính keo bên ngoài)
Kích thước (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
Chức năng M-Bus không dây, thu năng lượng Nông nghiệp thông minh, điều khiển cảm biến Lưới điện thông minh, giám sát và điều khiển công nghiệp Hỗ trợ DMM, phạm vi truyền dài hơn Hỗ trợ DMM, phạm vi truyền dài hơn Ăng-ten PCB trên bo mạch Kích thước siêu nhỏ, khả thi cho ăng-ten bên ngoài Cắm chân để dễ dàng nhúng Phạm vi truyền dài hơn Phạm vi truyền dài hơn
