Bluetooth 5.0 năng lượng thấp Lưới Bluetooth Mô-đun nRF52832 năng lượng thấp RF-BM-ND04

  • Bluetooth Mesh Low Energy nRF52832 module
  • Bluetooth Mesh Low Energy nRF52832 module
  • Bluetooth Mesh Low Energy nRF52832 module
  • Bluetooth Mesh Low Energy nRF52832 module
  • Bluetooth Mesh Low Energy nRF52832 module

Bluetooth 5.0 năng lượng thấp Lưới Bluetooth Mô-đun nRF52832 năng lượng thấp RF-BM-ND04

RF-BM-ND04 là mô-đun Bluetooth 5.0 Năng lượng thấp được phát triển nhằm đáp ứng yêu cầu về độ tin cậy cao, hiệu suất cao của các sản phẩm IoT chạy bằng pin và cổng. Mô-đun này với kích thước chắc chắn cũng hỗ trợ Bluetooth Mesh và NFC. Bắt đầu phát triển sản phẩm của bạn với mô-đun BLE RF-BM-ND04 nRF52832.

  • P/N:

    RF-BM-ND04

  • Hàng hóa tồn kho:

    1000

  • SoC:

    nRF52832

  • Bộ xử lý:

    32-bit ARM® Cortex®-M4 64 MHz

  • Các giao thức:

    Bluetooth 5.0 low energy, Bluetooth Mesh

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

  • Gói (mm):

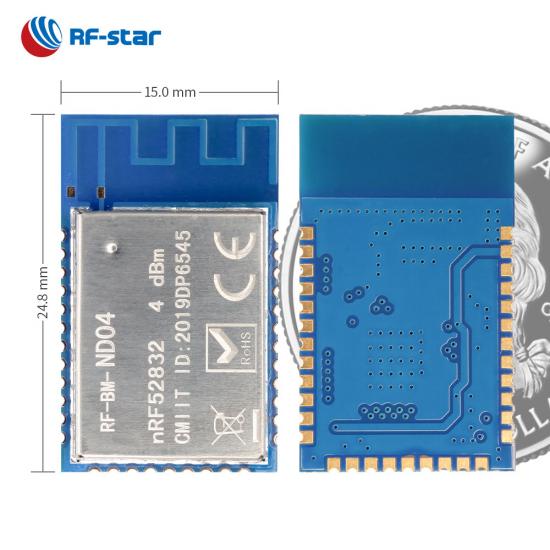

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin

  • Đặc trưng:

    NFC, ANT, 2.4 GHz proprietary

  • GPIO:

    29

  • Tối đa Năng lượng TX:

    +4 dBm

  • Phạm vi truyền:

    100 m
Yêu cầu ngay bây giờ

RF-BM-ND04 là mô-đun RF dựa trên SoC nRF52832 BLE5.0 linh hoạt của Bắc Âu với bộ xử lý ARM® Cortex®-M4 32 bit. Nó tích hợp một tinh thể 32,768 kHz và 32 MHz, bộ lọc LC, kết hợp ăng-ten và ăng-ten PCB đảo ngược F có đường uốn khúc. Nó hỗ trợ BLE stack v5.0 bao gồm tính năng 2 Mbps tốc độ cao và có thể được lập trình sẵn với các giao thức truyền thông giao diện nối tiếp, chẳng hạn như NFC, ANT và 2,4 GHz độc quyền. Nó cũng hỗ trợ lưới Bluetooth có thể chạy đồng thời với Bluetooth Low Energy. Thiết bị ngoại vi NFC-A cho phép sử dụng mô-đun này trong các giải pháp ghép nối và thanh toán được đơn giản hóa. Nhiều thiết bị ngoại vi và giao diện kỹ thuật số của RF-BM-ND04, chẳng hạn như ADC, PDM,PWM, I2C và I2S, khiến nó được áp dụng trong nhiều ứng dụng. Nhìn chung, mô-đun nRF52832 có mức tiêu thụ điện năng thấp, kích thước nhỏ, khoảng cách kết nối chắc chắn và độ tin cậy cao. Gói tem dán bước 1,27 mm giúp lắp ráp dễ dàng và thiết kế PCB tiết kiệm chi phí. Nó trở thành mô-đun BLE hoàn hảo cho các hệ thống bảo mật, cổng Internet và các thiết bị đầu cuối IoT khác.

Mô-đun Bluetooth nRF52832 năng lượng thấp RF-BM-ND04

-  Giao thức truyền tải (cầu nối) trong suốt -

·  Nhiều vai trò: Master, Slave, Master-Slave, Beacon

· Chức năng đa kết nối: Lên đến 7 salve và 1 master

· Tối đa. tốc độ truyền trong suốt: lên tới 46 kB/s

·  Tốc độ D ata: 1 Mbps, 2 Mbps

· Tính năng: O TA, quan sát, xác thực

Giao thức truyền tải (cầu nối) trong suốt -



- Sản vật được trưng bày -



Tài nguyên liên quan:

So sánh giữa nRF52833 tầm xa và nRF52832

Giới thiệu NRF52832 Bluetooth LE Sniffer

SoC không dây:

  • Bộ xử lý ARM® Cortex®-M4 32-bit với FPU, 64 MHz
  • Công suất TX: -20 dBm đến +4 dBm
  • Độ nhạy ở chế độ BLE: -96 dBm
  • Ký ức
    • -512 KB flash
    • -64KB RAM
  • Tốc độ dữ liệu: 1 Mbps, 2 Mbps

Giao thức được hỗ trợ:

  • Bluetooth 5.0 năng lượng thấp
  • Lưới Bluetooth
  • NFC
  • CON KIẾN
  • 2,4 GHz độc quyền

Mức tiêu thụ hiện tại:

  • 2,62 μA ở chế độ ngủ
  • 77,7 μA ở chu kỳ phát sóng 200 ms
  • 72,8 μA ở chu kỳ kết nối 50 ms

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,7 V ~ 3,6 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

  • NFC-A
  • ADC 12 bit, 200 ksps
  • 29 GPIO
  • xung điện
  • PDM
  • SPI chủ/nô lệ
  • I2C chủ/nô lệ
  • I²S
  • UART (CTS/RTS)

Giấy chứng nhận:

  • FCC
  • SRRC
  • CN
Mô-đun BLE dòng NORDIC nRF52
Mã sản phẩm RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
hình chụp
vi mạch nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Cốt lõi 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F
Anten PCB/Pad Tập giấy Giao diện PCB/Nửa lỗ Giao diện IPEX/Nửa lỗ PCB Giao diện PCB/Nửa lỗ Giao diện IPEX/Nửa lỗ PCB
ĐẬP 24 KB 24 KB 24 KB 24 KB 24 KB 64 KB 64 KB 64 KB
Tốc biến 192 KB 192 KB 192 KB 192 KB 192 KB 512 KB 512 KB 512 KB
Giao thức BLE5.3, Độc quyền, ANT BLE5.3, Độc quyền, ANT BLE5.3, Độc quyền, ANT BLE5.3, BLE 2M PHY, Độc quyền, ANT BLE5.3, Độc quyền, ANT BLE5.3, Độc quyền, ANT, NFC BLE5.3, Độc quyền, ANT, NFC BLE5.3, Độc quyền, ANT, NFC
Nguồn cấp 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V 1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
Nhận độ nhạy -97 dBm @1 Mbit/s BLE -97 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 30 m 40 m (ăng-ten PCB bên ngoài) 75 m 100 m (ăng-ten PCB bên ngoài) 80 m 80 m 110 m (ăng-ten PCB bên ngoài) 90 m
Kích thước (mm) 7,0 x 9,0 x 2,0 7,0 x 7,0 x 2,0 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3
Bưu kiện DFN bước 0,6 mm DFN bước 0,6 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √ √ √
Lưới Bluetooth × × × × × √ √ √
Tầm xa × × × × × × × ×
Vật lý 2Mbps √ √ √ √ √ √ √ √
AoA/AOD × × × × × × × ×
Giao thức UART Nô lệ Nô lệ Nô lệ Nô lệ Nô lệ Chủ-nô đồng thời, một chủ-nô lệ Chủ-nô đồng thời, một chủ-nô lệ Chủ-nô đồng thời, một chủ-nô lệ
Chức năng Kích thước siêu nhỏ, hiệu quả cao Kích thước siêu nhỏ, hiệu quả cao, khả thi cho ăng-ten ngoài Khả năng tương thích cao, hiệu quả cao Bộ kết nối IPEX hiệu quả cao cho thiết kế ăng-ten bên ngoài nhiều hơn Tiêu thụ điện năng thấp hơn, hiệu quả cao Kích thước nhỏ gọn cho nhiều ứng dụng hơn Khả thi cho ăng-ten bên ngoài có phạm vi truyền dài hơn Khả năng tương thích cao
