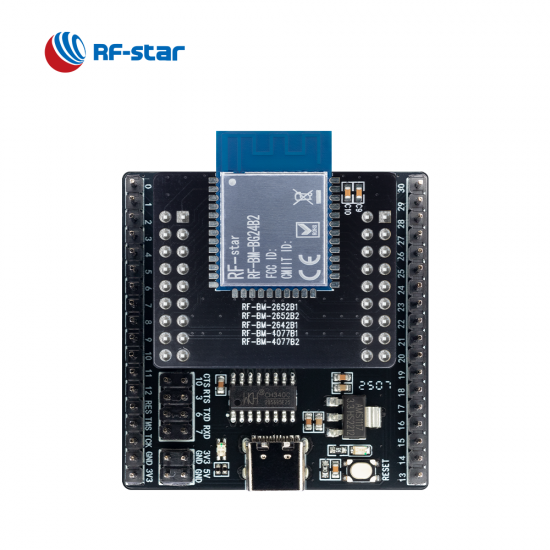

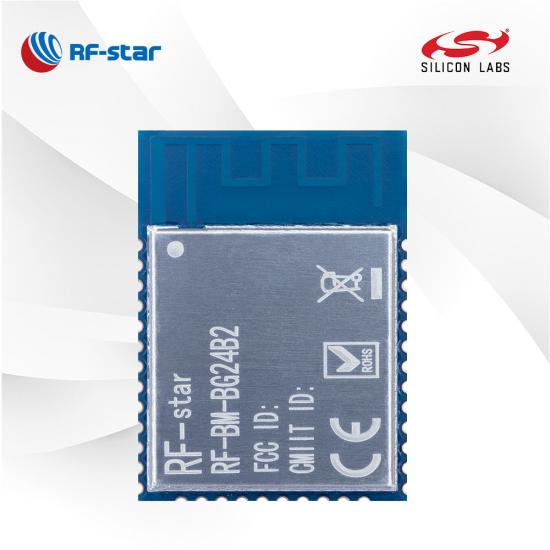

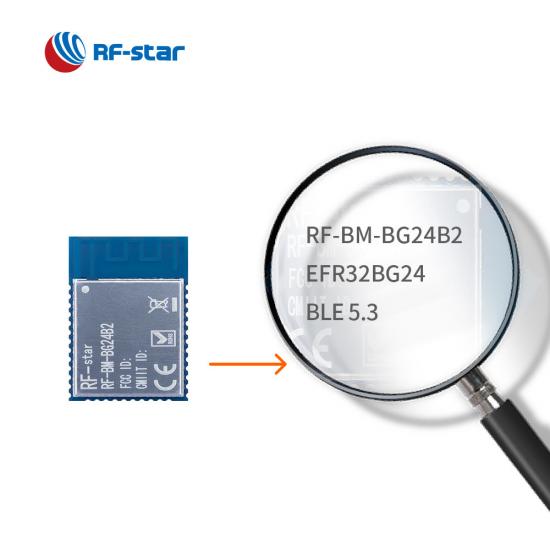

Mô-đun năng lượng thấp Bluetooth RF-BM-BG24B2 EFR32BG24

Mô-đun RF-BM- BG2 4 B 2 Bluetooth 5.3 LE được thiết kế dựa trên SoC EFR32BG24 của Silicon Labs. Mô-đun lưới Bluetooth có công suất TX lên tới 19,5 dBm, giúp đạt được phạm vi phủ sóng truyền dài hơn cho các thiết bị có vỏ kim loại hoặc thiết kế có khả năng che chắn cao. Chọn RF-BM-BG24B2 để bắt đầu công việc phát triển của bạn.

  • P/N:

    RF-BM-BG24B2
  • SoC:

    EFR32BG24A020F1024IM48-B
  • Bộ xử lý:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Các giao thức:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding
  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

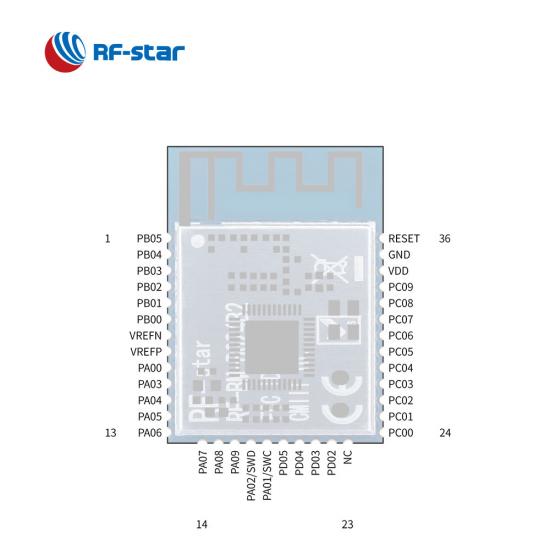

  • Gói (mm):

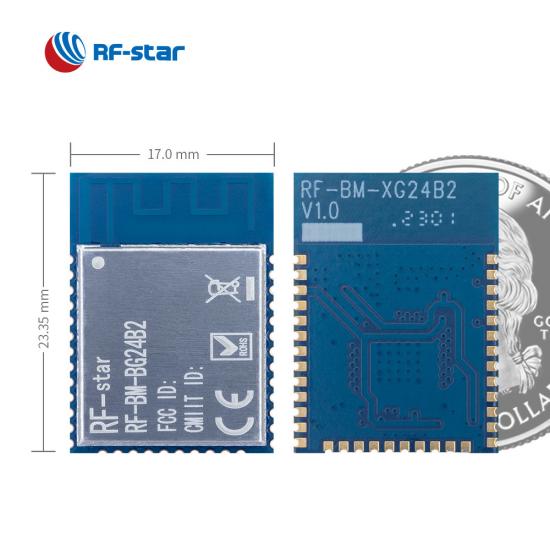

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Đặc trưng:

    Bluetooth Mesh network, Angle of Arrival and Angel of Departure
  • GPIO:

    30
  • Tối đa Năng lượng TX:

    19.5 dBm
  • Phạm vi truyền:

    360 m

R F-BM-BG24B2 -đun BLE5.3 dựa trên SoC EFR32BG24 của Silicon Labs . Mô-đun EFR32BG24 này tích hợp ARM ®  Cortex ® -M33 Core32-bit 76,8 MHz hiệu suất cao30 GPIO và lên đến 19,5 dBm cho phép khách hàng thiết kế chương trình cơ sở của họ với các chức năng ứng dụng và mạng phức tạp, đồng thời đạt được phạm vi liên lạc lý tưởng. Mô -đun tầm  xa  hỗ trợ tìm hướng AoA/AoD và Bluetooth Mesh . Nguồn tài nguyên phong phú, khả năng chống nhiễu cao và bảo mật cao giúp mô-đun RF hiệu suất cao được sử dụng rộng rãi trong nhà thông minh cũng như các thiết bị và cảm biến y tế di động.




Bộ nhớ phong phú

Mô-đun Bluetooth 5.3 tích hợp tinh thể 39 MHz và tinh thể 32,768 kHz, đèn flash có thể lập trình lên tới 1024 KB và RAM 128 KB, giúp điều này có thể thực hiện được trong nhiều ứng dụng phức tạp.

Thiết bị ngoại vi rộng

Tương tự như BG24B1, mô-đun RF-BM-BG24B2 cũng cung cấp 30 GPIO trong gói nửa lỗ tem và hỗ trợ các thiết bị ngoại vi phong phú như IADC, ACMP, VADC, LDMA, UART, SPI, I2C, Watchdog, v.v.

Bộ thu phát đa giao thức 2,4 GHz

Dựa trên chipset EFR32BG24 đa giao thức của Silicon Labs, mô-đun 2.4GHz tương thích với Bluetooth® 5.3 Năng lượng thấp, Bluetooth Mesh và 2.4 GHz Độc quyền, áp dụng cho các nút lưới nhiều-nhiều


Tối đa. Năng lượng TX

Với bộ khuếch đại công suất tích hợp, công suất TX tối đa của mô-đun Bluetooth LE BG24 lên tới 19,5 dBm, giúp bạn đạt được phạm vi truyền dài hơn và hiệu suất RF cao hơn.

Tài nguyên liên quan:

Mô-đun không dây Bluetooth năng lượng thấp trên Phòng thí nghiệm Silicon EFR32BG24

SoC không dây:

  • 32-bit 76,8 MHz ARM ®  Cortex ® -M33
  • Công suất TX: +19,5 dBm
  • Nhạy cảm:
    • -105,7 dBm độ nhạy @125 kbps GFSK
    • -97,6 dBm độ nhạy @1 Mbps GFSK
    • Độ nhạy -94,8 dBm @2 Mbps GFSK
  • Ký ức
    • đèn flash 1024 kB
    • RAM 108 kB
  • Tốc độ dữ liệu: 1 Mbps, 2 Mbps,125kps


Định dạng điều chế được hỗ trợ

  • 2(G)FSK với khả năng định hình có thể định cấu hình đầy đủ
  • OQPSK DSSS
  • (G)MSK


Hỗ trợ giao thức

  • Bluetooth năng lượng thấp (Bluetooth 5.3)
  • Tìm hướng bằng cách sử dụng Góc đến (AoA) và Góc khởi hành (AoD)
  • Nút Bluetooth lưới điện năng thấp
  • 2.4GHz độc quyền

Mức tiêu thụ hiện tại:

  • 1,3 μA ở chế độ ngủ sâu EM2
  • Dòng điện RX 4,4 mA (1 Mbps GFSK)
  • Dòng điện 5mA TX @0 dBm công suất đầu ra
  • Dòng điện 19,1mA TX @ công suất đầu ra 10 dBm
  • Dòng điện TX 156,8 mA @ công suất đầu ra 19,5 dBm



Phạm vi hoạt động:

  • Dải điện áp nguồn 2,2 V ~ 3,8 V; 1.8V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
  • Phạm vi nhiệt độ lưu trữ: -40 ° C ~ +125 ° C



Thiết bị ngoại vi phong phú:

  • 30 GPIO
  • Bộ chuyển đổi tương tự sang kỹ thuật số
  • Bộ so sánh tương tự
  • Chuyển đổi công nghệ ky thuật sô
  • Bộ điều khiển DMA 8 kênh
  • Hệ thống phản xạ ngoại vi 16 kênh (PRS)
  • Bộ đếm thời gian/bộ đếm 3 × 16 bit với 3 kênh So sánh/Chụp/PWM (TIMER2/3/4)
  • 2 × Bộ đếm thời gian/Bộ đếm 32 bit với 3 kênh So sánh/Chụp/PWM (TIMER0/1)
  • Bộ đếm thời gian thực 2 × 32 bit (SYSRTC/BURTC)
  • Bộ định thời năng lượng thấp 24-bit để tạo dạng sóng (LETIMER)
  • Bộ đếm xung 16-bit hoạt động không đồng bộ (PCNT)
  • 2 × Bộ đếm thời gian giám sát (WDOG)
  • UART/ISO7816/IrDA/I2S (USART)
  • UART/SPI/DALI/IrDA (EUART)
  • I2C
  • RTC
  • Cơ quan giám sát


Mô-đun BLE dòng Gecko không dây EFR32BG24 của Phòng thí nghiệm Silicon
Mã sản phẩm RF-BM-BG24B1 RF-BM-BG24B2
hình chụp RF-BM-BG24B1 RF-BM-BG24B2
vi mạch EFR32BG24A010F1024IM48-B EFR32BG24A010F1024IM48-B
Cốt lõi 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33
Anten PCB PCB
ĐẬP 128 KB 128 KB
Tốc biến 1024 KB 1024 KB
Giao thức BLE5.3, Độc quyền BLE5.3, Độc quyền
Nguồn cấp 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +10dBm +19,5 dBm
Nhận độ nhạy -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK) -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK)
GPIO 30 30
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 230 m @ 1M PHY 450 m @ LE CODE 360 m @ 1M PHY 600 m @ LE CODE
Kích thước (mm) 23,35 x 17,0 x 2,2 23,35 x 17,0 x 2,2
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA
Lưới Bluetooth
Tầm xa
Vật lý 2Mbps
AoA/AOD
Giao thức UART không áp dụng không áp dụng
Chức năng Tài nguyên bộ nhớ phong phú, nhiều GPIO Tài nguyên bộ nhớ phong phú, công suất TX cao
