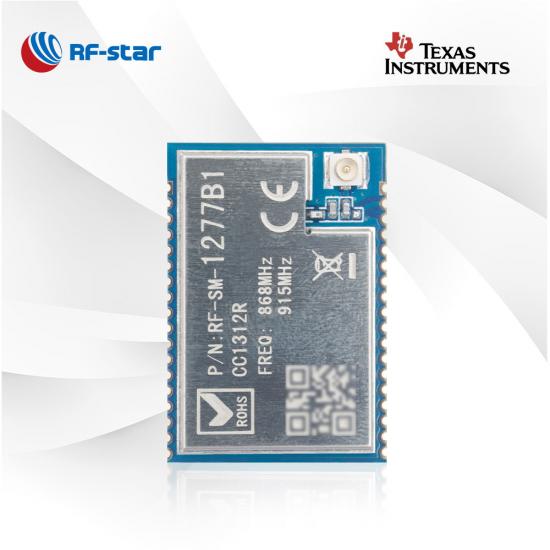

Mô-đun CC1312R Sub-1G hỗ trợ 868 MHz 915 MHz 920 MHz RF-SM-1277B1

  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz

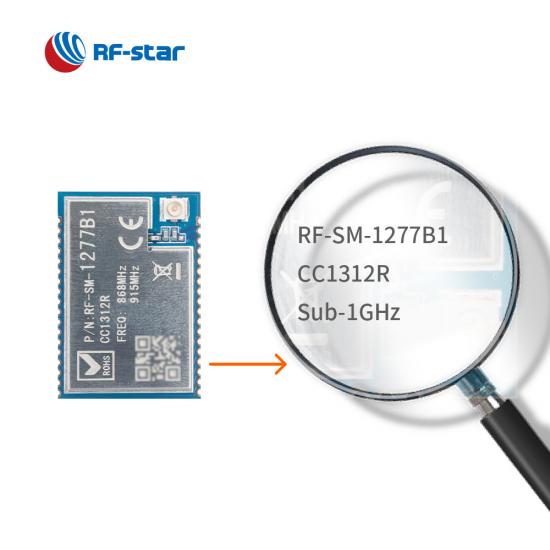

Mô-đun CC1312R Sub-1G hỗ trợ 868 MHz 915 MHz 920 MHz RF-SM-1277B1

RF-SM-1277B1 là mô-đun Sub-1GHz hoạt động ở tần số 779 MHz ~ 930 MHz, đặc biệt được công nhận cho bộ phát và thu phát 868 MHz 915 MHz. Nó được sử dụng rộng rãi ở những nơi có yêu cầu cao với khả năng truyền tải tầm xa và tiêu thụ điện năng thấp. RF-SM-1277B1 sẽ là một lựa chọn tốt để lắp vào thiết bị cuối của bạn.

  • P/N:

    RF-SM-1277B1

  • SoC:

    CC1312R

  • Bộ xử lý:

    48 MHz Arm® Cortex®-M4F

  • Các giao thức:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)

  • Tần suất làm việc:

    779 MHz ~ 930 MHz

  • Gói (mm):

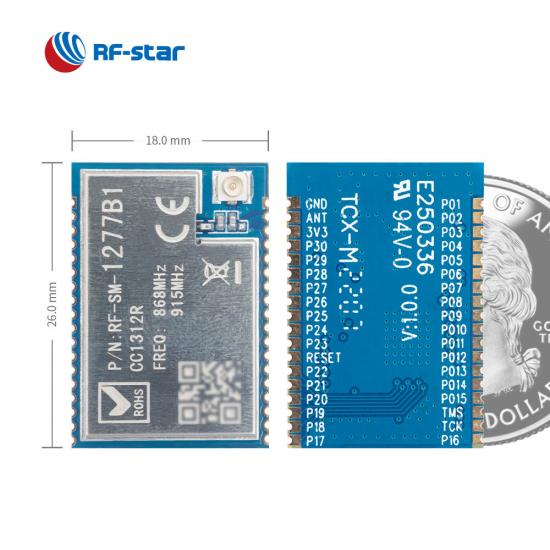

    26.0 x 18.0 x 2.3

  • Đặc trưng:

    All GPIOs are lead out

  • GPIO:

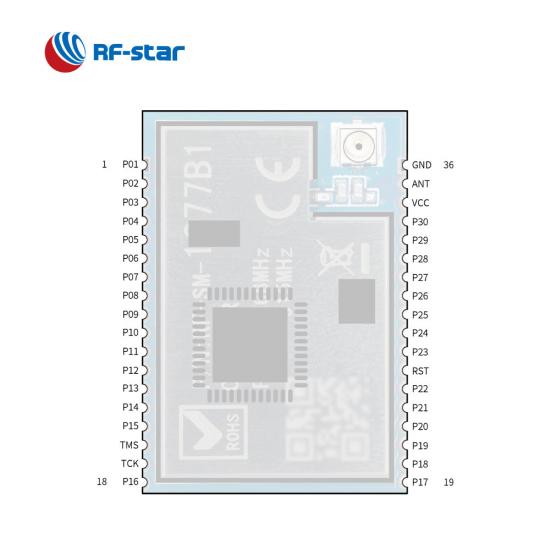

    30

  • Tối đa Năng lượng TX:

    +14 dBm

  • Phạm vi truyền:

    1000 m
Yêu cầu ngay bây giờ

RF-SM-1277B1, mô -đun Sub-1G dựa trên TI CC1312R , lõi chính của 48 MHz Arm® Cortex®-M4F cho phép mô-đun nhúng vào một loạt ứng dụng, chẳng hạn như cảm biến, lưới điện thông minh và đọc đồng hồ tự động, mạng không dây hệ thống báo động & an ninh và điều khiển từ xa trong phạm vi xa hơn. Mô-đun Sub-1GHz bao phủ tần số phổ biến như 868 MHz , 915 MHz và 920 MHz  cũng hỗ trợ giao thức Wi-SUN, nghĩa là mô-đun này có thể được sử dụng trong các ứng dụng công nghiệp phức tạp hơn. Công suất TX  lên tới  14 dBm và các tùy chọn đầu ra RF của IPEX và chân RF nửa lỗ  cho phép mô-đun đạt được phạm vi truyền dẫn dài hơn.


CC1312R Mô-đun dưới 1 GHz RF-SM-1277B1

Nhiều giao thức

Mô-đun CC1312R hỗ trợ IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, các hệ thống độc quyền và TI 15.4-Stack (Sub-1 GHz).

Tần số vô tuyến rộng

Đối với tần số làm việc từ 790 MHz đến 930 MHz, tần số trung tâm có thể đáp ứng: 868 MHz, 915 MHz và 920 MHz.

Anten ngoài

Kết hợp ăng-ten và tùy chọn cho chế độ đầu ra RF (đầu nối ăng-ten IPEX và giao diện RF nửa lỗ) giúp bạn kết nối thiết bị của mình một cách linh hoạt.

Thiết bị ngoại vi phong phú

Tất cả các chân ngoại vi kỹ thuật số có thể được định tuyến tới bất kỳ GPIO nào và các giao diện này bao gồm ADC, UART, SPI, I2C, I2S, RTC đều có sẵn.

Bộ nhớ lớn hơn CC1310

· 352 KB flash có thể lập trình trong hệ thống
· 256 KB ROM cho các giao thức và thư viện
· 8 KB SRAM cho Cache (hoặc dưới dạng RAM đa năng)
· 20 KB SRAM rò rỉ cực thấp



- Đặc trưng  -

· Wi-SUN NWP

· Anten ngoài

· Thiết bị ngoại vi phong phú

· Tần số:  779 MHz ~ 930 MHz

Tính năng mô-đun Sub-1G RF-SM-1277B1

Tài nguyên tham khảo:

So sánh giữa  mô-đun Sub-1G RF-SM-1277B1 và ​​RF-SM-1277B2 dựa trên MCU CC1312

RF-star triển khai công nghệ Wi-SUN

SoC không dây :

  • Bộ xử lý ARM ®  Cortex ® -M4F 48 MHz
  • Công suất TX: Lên tới +14 dBm
  • Nhạy cảm:
    • –121 dBm @ Chế độ tầm xa
    • -110 dBm @ 50 kbps
  • Ký ức
    • đèn flash 352 kB
    • SRAM 88 kB

Đặc trưng:

  • Bảo mật AES-128
  • 30 GPIO


Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
  • Tần số: 779 MHz ~ 930 MHz



Thiết bị ngoại vi phong phú:

  • ADC
  • UART
  • SPI
  • I2C
  • I²S
  • RTC


Chứng chỉ C :

  • CN
  • RoHS
  • Với tới
Các mô-đun Sub-1G dòng TI CC131x
Mã sản phẩm RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
hình chụp
vi mạch CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Giao diện nửa lỗ IPEX Giao diện IPEX/Nửa lỗ Giao diện IPEX/Nửa lỗ PCB Giao diện nửa lỗ PCB Giao diện IPEX/Nửa lỗ Giao diện IPEX/Nửa lỗ
ĐẬP 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Tốc biến 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Giao thức Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz)
Nguồn cấp 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V
Tính thường xuyên 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Tối đa. Năng lượng TX +20dBm +20dBm +14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Nhận độ nhạy –121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Mã hóa PHY –121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY –121 dBm @Sub G (Chế độ tầm xa) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY –121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 số 8 30 30
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) 180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) 120 m @ 1M PHY (ăng-ten PCB ngoài) 180 m @ LE Coded PHY (ăng-ten PCB ngoài) 900 m @ 802.15.4 (ăng-ten dính keo ngoài) 900 m @ Sub-1G (ăng-ten dính keo ngoài) 1000 m (ăng-ten dính keo bên ngoài) 1000 m (ăng-ten dính keo bên ngoài) 720 m 1000 m (ăng-ten dính keo bên ngoài) 720 m 1000 m (ăng-ten dính keo bên ngoài) 1000 m (ăng-ten dính keo bên ngoài)
Kích thước (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
Chức năng M-Bus không dây, thu năng lượng Nông nghiệp thông minh, điều khiển cảm biến Lưới điện thông minh, giám sát và điều khiển công nghiệp Hỗ trợ DMM, phạm vi truyền dài hơn Hỗ trợ DMM, phạm vi truyền dài hơn Ăng-ten PCB trên bo mạch Kích thước siêu nhỏ, khả thi cho ăng-ten bên ngoài Cắm chân để dễ dàng nhúng Phạm vi truyền dài hơn Phạm vi truyền dài hơn
