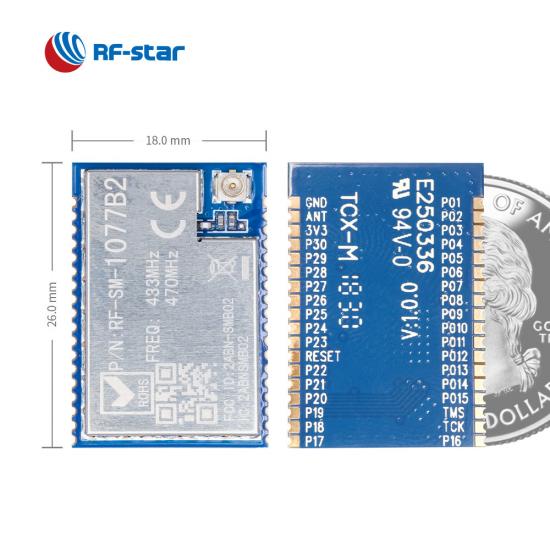

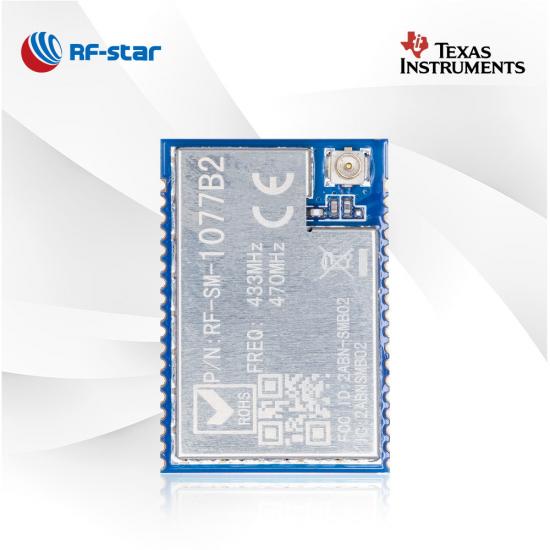

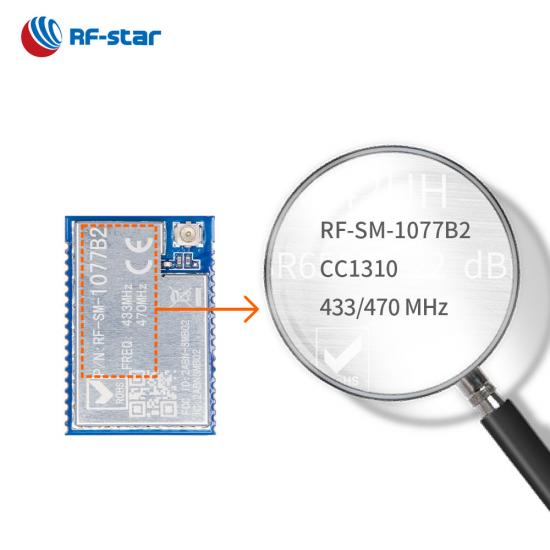

Mô-đun Sub-1G CC1310 Dải tần 433 MHz & 470 MHz RF-SM-1077B2

  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency

Mô-đun Sub-1G CC1310 Dải tần 433 MHz & 470 MHz RF-SM-1077B2

RF-SM-1077B2 là mô-đun phụ 1GHz hoạt động ở tần số 433 MHz. Mô-đun Sub-1G nhắm đến các ứng dụng cung cấp điện với yêu cầu tiêu thụ điện năng thấp và tầm xa. Nó được sử dụng rộng rãi trong thị trường giám sát cảm biến. Chọn bộ phát và thu phát CC1310 433 MHz để đơn giản hóa các thiết bị giám sát của bạn.

  • P/N:

    RF-SM-1077B2

  • SoC:

    CC1310

  • Bộ xử lý:

    48 MHz Arm® Cortex®-M3

  • Các giao thức:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Tần suất làm việc:

    431 MHz ~ 527 MHz

  • Gói (mm):

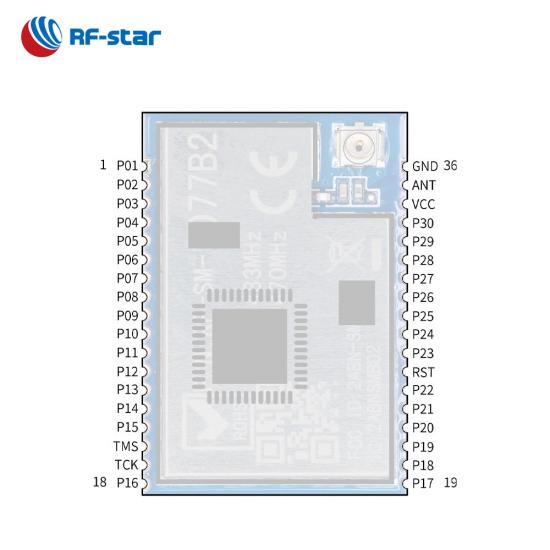

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Đặc trưng:

    All GPIOs are lead out

  • GPIO:

    30

  • Tối đa Năng lượng TX:

    +15 dBm

  • Phạm vi truyền:

    1500 m
Yêu cầu ngay bây giờ

RF-SM-1077B2 là mạng không dây  Sub-1Gmô-đun  hỗ trợ tần số vô tuyến 433 MHz và 470 MHz. Mô-đun thu phát này dựa trên TI CC1310 và bộ xử lý chính Arm® Cortex®-M3 48 MHz cho phép nó hoạt động hầu như tiết kiệm điện. Nó được tích hợp với tinh thể 24,0 MHz, balun, bộ lọc thông dải, kết hợp ăng-ten và tùy chọn ăng-ten của đầu nối ăng-ten IPEX và giao diện nửa lỗ. Công suất TX lên tới15 dBmgiúp nó đạt được phạm vi truyền phát dài hơn. Nó cũng là mô-đun nối tiếp có nhiều thông số cần thiết lập. Mô-đun CC1310 RF-SM-1077B2 là một trong những lựa chọn tốt nhất chocác hệ thống và ứng dụng không dây công suất thấp với khoảng cách kênh 50 khz đến 5 MHz.


CC1310 Mô-đun dưới 1 GHz RF-SM-1077B2

Bộ xử lý mạnh mẽ

Mô-đun Sub-1G RF-SM-1077B2 được thiết kế cho bộ thu phát RF linh hoạt, công suất rất thấp với bộ vi điều khiển ARM® Cortex®-M3 48 MHz mạnh mẽ.

Tần số liên tục

Đối với tần số làm việc từ 431 MHz ~ 527 MHz, tần số trung tâm có thể đáp ứng: 433 MHz, 470 MHz và 500 MHz.

Chế độ đầu ra RF linh hoạt

Giống như RF-SM-1077B1, RF-SM-1077B2 có hai chế độ đầu ra RF bao gồm cả đầu nối ăng-ten IPEX và giao diện RF nửa lỗ.

Thiết bị ngoại vi phong phú

Tất cả các chân ngoại vi kỹ thuật số có thể được định tuyến tới bất kỳ GPIO nào và các giao diện này bao gồm ADC, UART, SPI, I2C, I2S, RTC đều có sẵn.


  Giao thức UART

  Thay đổi tần số vô tuyến: 33 MHz, 470 MHz, 500 MHz.

  Thay đổi tốc độ truyền dữ liệu: 625 bps, 50 Kbps, 200

  Kbps.



· Cài đặt các thông số: Nguồn TX, Tốc độ Baud, Kênh

· Truy vấn địa chỉ RSSI và MAC

· Kích hoạt mua lại ADC

· Tần số: 433 MHz, 470 MHz, 500 MHz

Các tính năng của mô-đun phụ 1G CC1310 RF-SM-1077B2

Tài nguyên tham khảo:

Mô-đun phụ 1GHz công suất cực thấp RF-SM-1277B1/B2



SoC không dây:


  • Bộ xử lý ARM ®  Cortex ® -M3 48 MHz
  • Công suất TX: Lên tới +15 dBm
  • Độ nhạy :
    • -124 dBm @ Chế độ tầm xa
    • -110 dBm @ 50 kbps
  • Ký ức
    • đèn flash 128 kB
    •  SRAM 8 kB
  • Tỷ lệ D ata:
    • 625 bps
    • 50 kbps
    • 2 00 kbps



Đặc trưng:


  • Bảo mật ES -128
  • 30 GPIO

Phạm vi hoạt động:


  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
  • Tần số F : 431 MHz ~ 527 MHz



Thiết bị ngoại vi phong phú:


  • ADC
  • UART
  • SPI
  • I2C
  • I²S
  • RTC


Chứng chỉ C :


  • CN
  • R oHS
  • R mỗi cái


Các mô-đun Sub-1G dòng TI CC131x
Mã sản phẩm RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
hình chụp TBD
vi mạch CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Giao diện nửa lỗ IPEX Giao diện IPEX/Nửa lỗ Giao diện IPEX/Nửa lỗ PCB Giao diện nửa lỗ PCB Giao diện IPEX/Nửa lỗ Giao diện IPEX/Nửa lỗ
ĐẬP 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Tốc biến 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Giao thức Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz)
Nguồn cấp 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V
Tính thường xuyên 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Tối đa. Năng lượng TX +20dBm +20dBm +14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Nhận độ nhạy –121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Mã hóa PHY –121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY –121 dBm @Sub G (Chế độ tầm xa) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY –121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 số 8 30 30
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) 120 m @ 1M PHY (ăng-ten PCB ngoài) 180 m @ LE Coded PHY (ăng-ten PCB ngoài) 900 m @ 802.15.4 (ăng-ten dính keo ngoài) 900 m @ Sub-1G (ăng-ten dính keo ngoài) 1000 m (ăng-ten dính keo bên ngoài) 1000 m (ăng-ten dính keo bên ngoài) 720 m 1000 m (ăng-ten dính keo bên ngoài) 720 m 1000 m (ăng-ten dính keo bên ngoài) 1000 m (ăng-ten dính keo bên ngoài)
Kích thước (mm) 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
Chức năng M-Bus không dây, thu năng lượng Nông nghiệp thông minh, điều khiển cảm biến Lưới điện thông minh, giám sát và điều khiển công nghiệp Hỗ trợ DMM, phạm vi truyền dài hơn Hỗ trợ DMM, phạm vi truyền dài hơn Ăng-ten PCB trên bo mạch Kích thước siêu nhỏ, khả thi cho ăng-ten bên ngoài Cắm chân để dễ dàng nhúng Phạm vi truyền dài hơn Phạm vi truyền dài hơn
