CC1352P Mô-đun không dây đa giao thức và đa băng tần Sub-1 GHz và 2,4 GHz RF-TI1352P1

  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz

CC1352P Mô-đun không dây đa giao thức và đa băng tần Sub-1 GHz và 2,4 GHz RF-TI1352P1

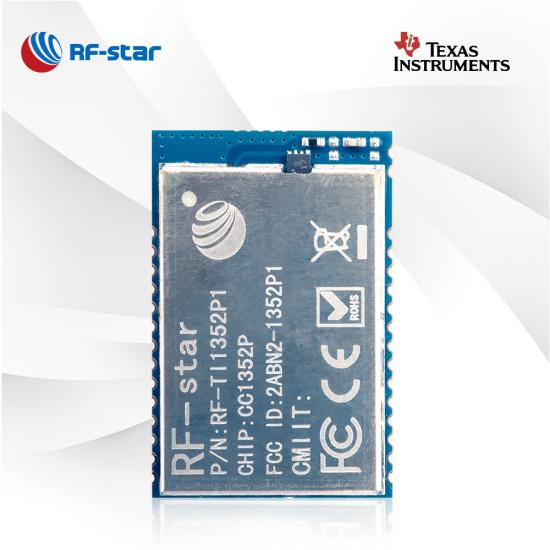

RF-TI1352P1 là mô-đun không dây Sub-1 GHz và 2,4 GHz đa giao thức và đa băng tần dựa trên CC1352P và được thiết kế cho thị trường IoT tiên tiến. Mô-đun CC1352P với bộ khuếch đại công suất hỗ trợ hoạt động đa giao thức đồng thời thông qua trình điều khiển DMM. RF-TI1352P1 có thể tối ưu hóa thiết kế và ứng dụng của bạn.

  • P/N:

    RF-TI1352P1

  • SoC:

    CC1352P

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M4F

  • Các giao thức:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY Working Frequency: 800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Tần suất làm việc:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Gói (mm):

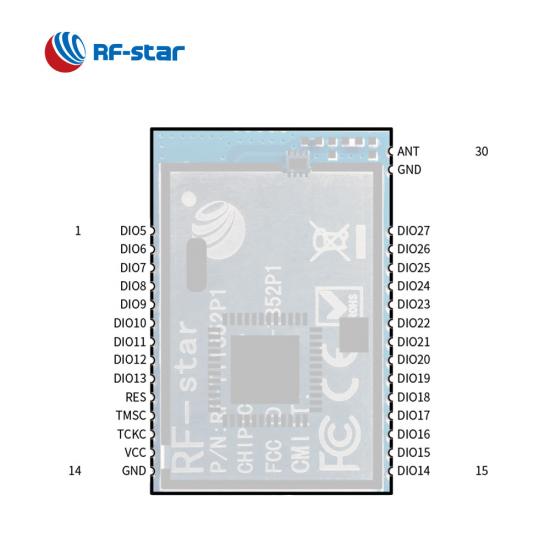

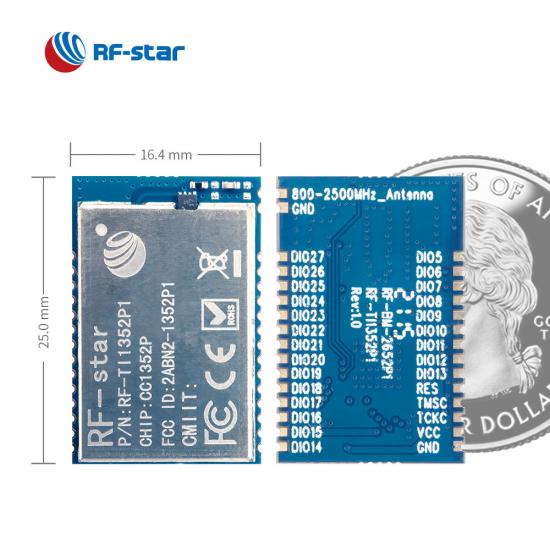

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Đặc trưng:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator

  • GPIO:

    23

  • Tối đa Năng lượng TX:

    +20 dBm

  • Phạm vi truyền:

    500 m (@BLE), 800 m (@ZigBee), 1000 m (@Sub-1 GHz)
Yêu cầu ngay bây giờ

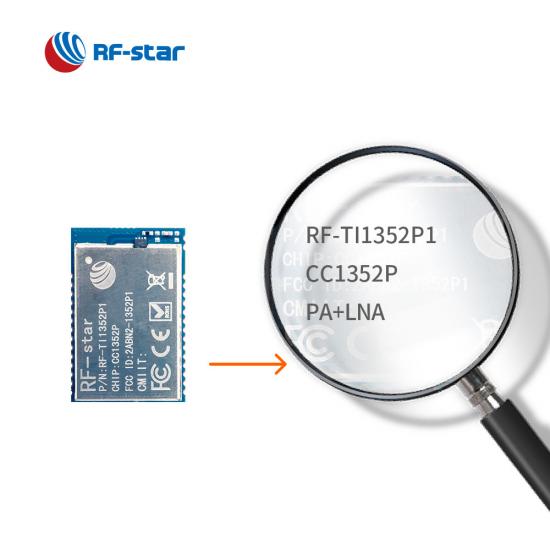

RF-TI1352P1 là mô-đun đa giao thức và đa băng tần dựa trên TI CC1352P với bộ xử lý mạnh mẽ 48 MHz ARM® Cortex®-M4F. Mô-đun này bao gồm một tinh thể 48 MHz, một tinh thể 32,768 kHz, Flash 352 kB, ROM 256 kB, bộ lọc LC và đầu nối IPEX cho các tùy chọn ăng-ten khác nhau. Công suất TX tối đa lên tới 20 dBm cho phép mô-đun đạt được phạm vi truyền dài hơn và hiệu suất RF cao hơn. Nó được sử dụng rộng rãi trong ZHA ( ZigBee Home Automation ) và Zigbee2MQTT . Nhiều giao thức và nhiều băng tần được thành công nhờ trình điều khiển Trình quản lý đa giao thức động, giúp đạt được sự đa dạng của các ứng dụng, ví dụ: thiết bị đầu cuối buồn ngủ, điều phối viên ZigBee, cảm biến khói, thiết bị theo dõi thông minh, v.v.


TI CC1352P Mô-đun không dây đa giao thức & đa băng tần phụ 1 GHz & 2,4 GHz với RF-TI1352P1 tích hợp PA

Bộ xử lý mạnh mẽ

Dựa trên TI SoC CC1352P với bộ xử lý ứng dụng lõi ARM® Cortex®-M4F và bộ khuếch đại công suất bên trong, mô-đun Sub 1GHz và 2.4GHz rất phù hợp cho các ứng dụng tầm xa và tiêu thụ điện năng thấp.

Trình quản lý đa giao thức động

Mô-đun RF đa giao thức hỗ trợ Zigbee®, Thread, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, Bluetooth Mesh, Wi-SUN, các hệ thống độc quyền và đa giao thức đồng thời thông qua trình điều khiển DMM.

Tối đa. Năng lượng TX

Với bộ khuếch đại công suất tích hợp, công suất TX tối đa của mô-đun đa băng tần lên tới 20 dBm, giúp bạn đạt được phạm vi truyền dài hơn và hiệu suất RF cao hơn.


Bảo mật cao

Nó cung cấp nhận dạng thiết bị, bảo mật gỡ lỗi, khởi động an toàn và cập nhật chương trình cơ sở cũng như tăng tốc mật mã (RNG, AES, SHA, ECC).


Tài nguyên liên quan:

Mô-đun không dây đa băng tần TI CC1352P là gì?

Giải pháp không dây băng tần kép đa giao thức CC1352R

Tốc độ dưới 1GHz so với 2,4 GHz: 7 điểm rút ra


SoC không dây:

  • Bộ xử lý ARM ®  Cortex ® -M4F 48 MHz
  • Công suất TX: Lên tới +20 dBm
  • Độ nhạy :
    • -121 dBm @ Sub GHz (Chế độ tầm xa)
    • -110 dBm @ Sub GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (PHY được mã hóa LE)
  • Ký ức
    • đèn flash 352 kB
    • 256 kB ROM
    • SRAM 8 0 kB
  • Tỷ lệ D ata:
    • LÊ 1M PHY
    • LÊ 2M PHY
    • LE Coded PHY (tầm xa)

Đặc trưng:

  • IEEE 802.15.4
  • M-Bus không dây (chế độ T, S, C, N)
  • 6LoWPAN
  • Wi-SUN NWP
  • 2,4 GHz độc quyền
  • Vỉa hè Amazon
  • Bluetooth 5.1 Năng lượng thấp
  • ZigBee
  • Chủ đề
  • MIOTY
  • Lưới Bluetooth
  • Hướng tìm NCP
  • OAD

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

  • ADC
  • ĐẮC
  • UART
  • SPI
  • I2C
  • I²S
  • RTC


Các mô-đun Sub-1G dòng TI CC131x
Mã sản phẩm RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
hình chụp
vi mạch CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Giao diện nửa lỗ IPEX Giao diện IPEX/Nửa lỗ Giao diện IPEX/Nửa lỗ PCB Giao diện nửa lỗ PCB Giao diện IPEX/Nửa lỗ Giao diện IPEX/Nửa lỗ
ĐẬP 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Tốc biến 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Giao thức Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz)
Nguồn cấp 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V
Tính thường xuyên 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Tối đa. Năng lượng TX +20dBm +20dBm +14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Nhận độ nhạy –121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Mã hóa PHY –121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY –121 dBm @Sub G (Chế độ tầm xa) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY –121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 số 8 30 30
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) 180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) 120 m @ 1M PHY (ăng-ten PCB ngoài) 180 m @ LE Coded PHY (ăng-ten PCB ngoài) 900 m @ 802.15.4 (ăng-ten dính keo ngoài) 900 m @ Sub-1G (ăng-ten dính keo ngoài) 1000 m (ăng-ten dính keo bên ngoài) 1000 m (ăng-ten dính keo bên ngoài) 720 m 1000 m (ăng-ten dính keo bên ngoài) 720 m 1000 m (ăng-ten dính keo bên ngoài) 1000 m (ăng-ten dính keo bên ngoài)
Kích thước (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
Chức năng M-Bus không dây, thu năng lượng Nông nghiệp thông minh, điều khiển cảm biến Lưới điện thông minh, giám sát và điều khiển công nghiệp Hỗ trợ DMM, phạm vi truyền dài hơn Hỗ trợ DMM, phạm vi truyền dài hơn Ăng-ten PCB trên bo mạch Kích thước siêu nhỏ, khả thi cho ăng-ten bên ngoài Cắm chân để dễ dàng nhúng Phạm vi truyền dài hơn Phạm vi truyền dài hơn
