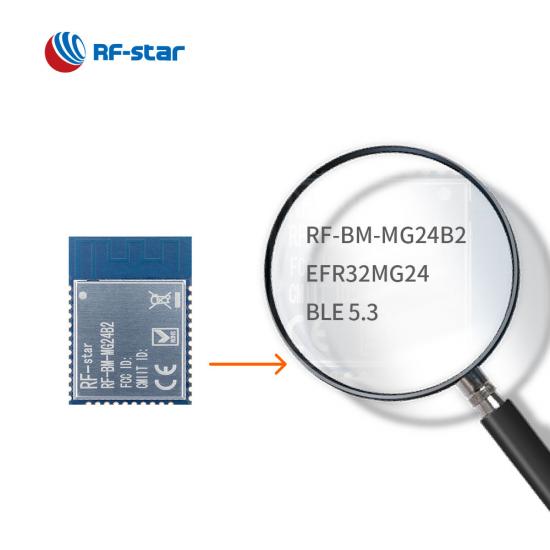

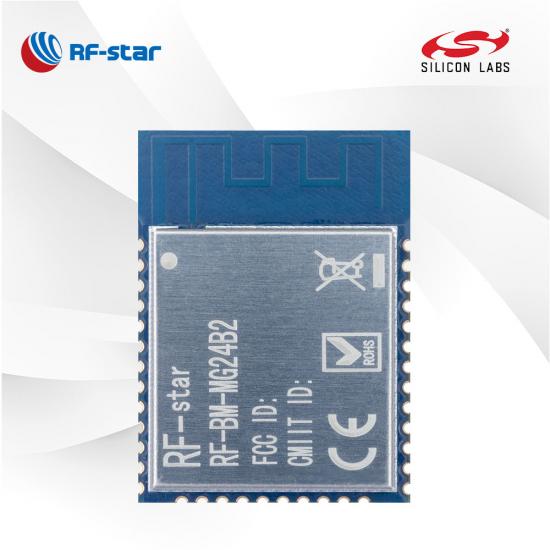

RF-BM-MG24B2 Matter ZigBee OpenThread Mô-đun đa giao thức BLE EFR32MG24

RF-BM-MG24B2 được thiết kế dựa trên SoC EFR32MG24 của Silicon Labs. Công suất thấp, tài nguyên mạnh mẽ, công suất TX lên tới 19,5 dBm và độ bảo mật cao khiến mô-đun RF 2,4 GHz trở nên phổ biến trong các ứng dụng xây dựng và nhà thông minh. Chọn RF-BM-MG24B2 để bắt đầu thiết kế của bạn.

  • P/N:

    RF-BM-MG24B2
  • SoC:

    EFR32MG24A420F1536IM48-B
  • Bộ xử lý:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Các giao thức:

    Matter, OpenThread, ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol
  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz
  • Gói (mm):

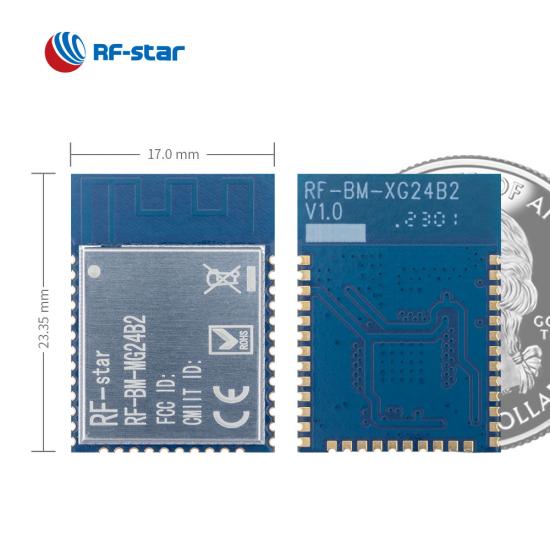

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Đặc trưng:

    Bluetooth Mesh network, Matter, High Security, High TX power
  • GPIO:

    30
  • Tối đa Năng lượng TX:

    19.5 dBm
  • Phạm vi truyền:

    370 m

RF-BM-MG24B2 là mô-đun không dây đa giao thức  IoTdựa trên EFR32MG24 SoC. Mô-đun này được tích hợp hai tinh thể, một mạch phù hợp, mã Arm Cortex-M33, 1,5 MB Flash và 256 KB RAM và ăng-ten PCB tích hợp hiệu suất cao. Kích thước nhỏ gọn, thiết kế chắc chắn, công suất TX cao và mức tiêu thụ điện năng thấp khiến nó trở nên phổ biến trong các ứng dụng mục tiêu có yêu cầu phạm vi phủ sóng liên lạc dài hơn, chẳng hạn như nhà thông minh, tòa nhà thông minh và thiết bị y tế di động. Nó hỗ trợ Matter, ZigBee, OpenThread, Bluetooth 5.3 Low Energy và độc quyền, cùng tồn tại và hoạt động đồng thời.


Mô-đun đa giao thức EFR32MG24 RF-BM-MG24B2

Bộ thu phát đa giao thức 2,4 GHz

Cả MG24B1 và ​​MG24B2 đều là mô-đun đa giao thức 2,4 GHz, tương thích với Matter, OpenThread, Zigbee®, Bluetooth® 5.3 Low Energy, Bluetooth Mesh và 2,4 GHz Độc quyền.

Bộ nhớ phong phú

Mô-đun Bluetooth 5.3 tích hợp tinh thể 39 MHz và tinh thể 32,768 kHz, đèn flash lập trình lên tới 1536 KB và RAM 256 KB giúp điều này có thể thực hiện được trong nhiều ứng dụng phức tạp.

Thiết bị ngoại vi rộng

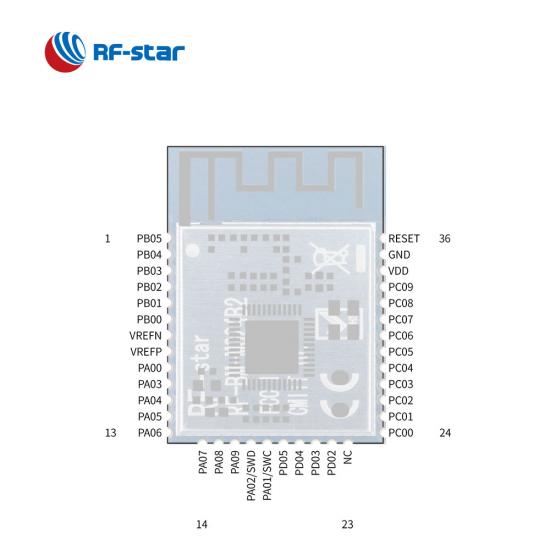

30 GPIO trong gói nửa lỗ tem được thiết kế và các thiết bị ngoại vi phong phú như Bộ chuyển đổi tương tự sang kỹ thuật số, DMA, UART, RTC, I2C, Watchdog,PWM, v.v., có thể được định tuyến tới bất kỳ GPIO nào.


Tối đa. Năng lượng TX

Công suất TX lên tới 19,5 dBm của mô-đun Matter Thread mang đến cho bạn cơ hội tuyệt vời để phát triển các ứng dụng tầm xa


Tài nguyên liên quan:

RF-BM-MG24B1/2 đa giao thức định hướng vấn đề trên Silicon Labs MG24


SoC không dây:

  • 32-bit 76,8 MHz ARM ®  Cortex ® -M33
  • Công suất TX: +19,5 dBm
  • Nhạy cảm:
    • -105,4 dBm độ nhạy @250 kbps O-QPSK DSSS
    • -105,7 dBm độ nhạy @125 kbps GFSK
    • -97,6 dBm độ nhạy @1 Mbps GFSK
    • Độ nhạy -94,8 dBm @2 Mbps GFSK
  • Ký ức
    • đèn flash 1536 kB
    • RAM 256 kB
  • Tốc độ dữ liệu: 1 Mbps, 2 Mbps, 125kbps


Định dạng điều chế được hỗ trợ

  • 2(G)FSK với khả năng định hình có thể định cấu hình đầy đủ
  • OQPSK DSSS
  • (G)MSK


Hỗ trợ giao thức

  • Vấn đề
  • Chủ đề mở
  • ZigBee
  • Bluetooth năng lượng thấp (Bluetooth 5.3)
  • Lưới Bluetooth
  • 2,4 GHz độc quyền
  • Đa giao thức

Mức tiêu thụ hiện tại:

  • 1,3 μA ở chế độ ngủ sâu EM2
  • Dòng điện RX 4,4 mA (1 Mbps GFSK)
  • Dòng điện 5mA TX @0 dBm công suất đầu ra
  • Dòng điện 19,1mA TX @ công suất đầu ra 10 dBm
  • Dòng điện 156,8mA TX @ công suất đầu ra 19,5 dBm



Phạm vi hoạt động:

  • Dải điện áp nguồn 2,2 V ~ 3,8 V; 1.8V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C
  • Phạm vi nhiệt độ lưu trữ: -40 ° C ~ +125 ° C



Thiết bị ngoại vi phong phú:

  • 30 GPIO
  • Bộ chuyển đổi tương tự sang kỹ thuật số
  • Bộ so sánh tương tự
  • Chuyển đổi công nghệ ky thuật sô
  • Bộ điều khiển DMA 8 kênh
  • Hệ thống phản xạ ngoại vi 16 kênh
  • USART: UART/SPI/ISO7816/IrDA/I2S
  • EUSART: UART/SPI/DALI/IrDA
  • I2C
  • RTC
  • I2C
  • RTC
  • Cơ quan giám sát
  • xung điện
Mô-đun không dây dòng EFR32MG24 của Phòng thí nghiệm Silicon
Mã sản phẩm RF-BM-MG24B1 RF-BM-MG24B2
hình chụp RF-BM-MG24B1 RF-BM-MG24B2
vi mạch EFR32MG24A410F1536IM48-B EFR32MG24A410F1536IM48-B
Cốt lõi 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33
Anten PCB PCB
ĐẬP 256 KB 256 KB
Tốc biến 1536 KB 1536 KB
Giao thức Vấn đề, OpenThread, ZigBee, BLE5.3, Độc quyền Vấn đề, OpenThread, ZigBee, BLE5.3, Độc quyền
Nguồn cấp 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +10dBm +19,5 dBm
Nhận độ nhạy -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK) -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK)
GPIO 30 30
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 240 m @ 1M PHY 470 m @ LE CODE 800 m @ 802.15.4 370 m @ 1M PHY 610 m @ LE CODE 1000 m @ 802.15.4
Kích thước (mm) 23,35 x 17,0 x 2,2 23,35 x 17,0 x 2,2
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA
Lưới Bluetooth
Tầm xa
Vật lý 2Mbps
AoA/AOD
Giao thức UART không áp dụng không áp dụng
Chức năng Hỗ trợ Vấn đề, Tài nguyên phong phú Hỗ trợ Vật chất, Tài nguyên phong phú, Sức mạnh TX cao
