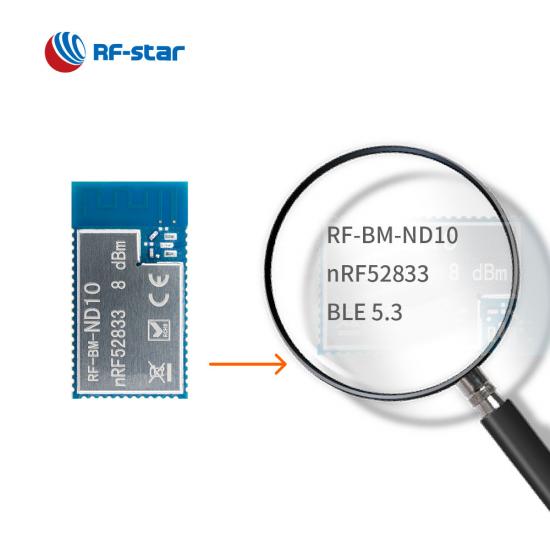

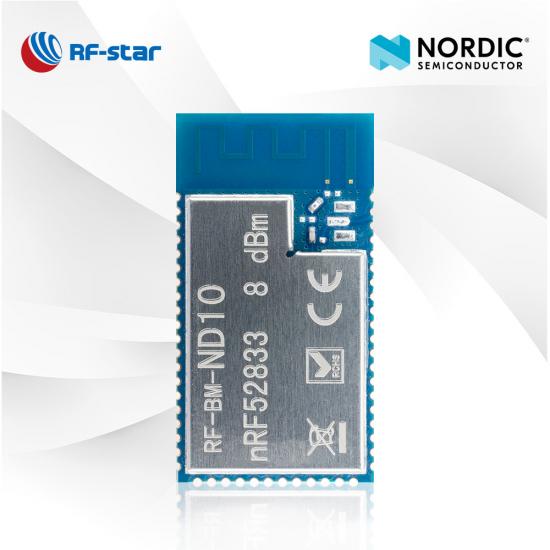

RF-BM-ND10 nRF52833 BLE5.3 Mô-đun đa giao thức chủ đề ZigBee

RF-BM-ND10 là mô-đun đa giao thức được phát triển cho các yêu cầu về hiệu suất cao, độ tin cậy cao của các cổng và sản phẩm IoT. Mô-đun này cũng hỗ trợ Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT và 2,4 GHz độc quyền. Tính năng AoA/AoD Tìm hướng làm cho mô-đun trở nên phổ biến trong các ứng dụng định vị.

  • P/N:

    RF-BM-ND10
  • SoC:

    nRF52833
  • Bộ xử lý:

    32-bit ARM® Cortex®-M4F 64 MHz
  • Các giao thức:

    BLE5.3, Proprietary, Thread, ZigBee, ANT, NFC
  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

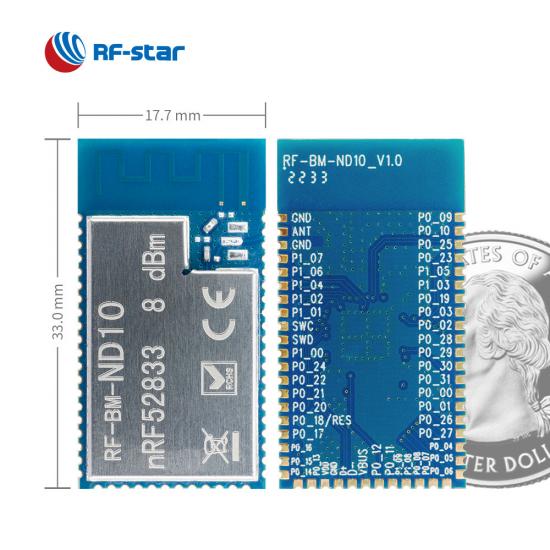

  • Gói (mm):

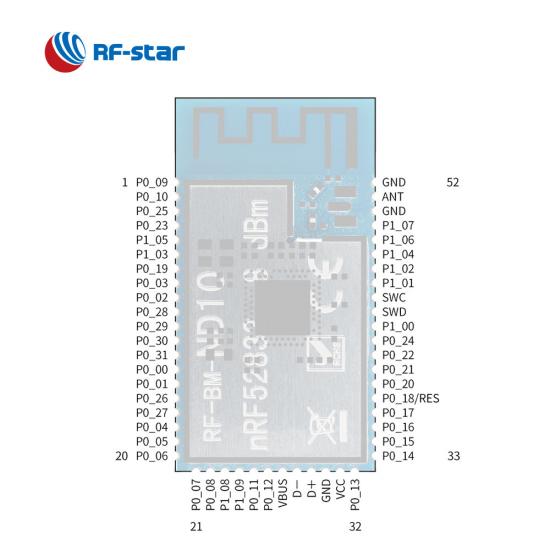

    233.0 x 17.7 x 2.1, 1.27-mm pitch half-hole, 52-pin
  • Đặc trưng:

    Bluetooth Direction Finding AoA/AoD, Bluetooth long range, NFC-A, USB 2.0, High-speed SPI
  • GPIO:

    42
  • Tối đa Năng lượng TX:

    +8 dBm
  • Phạm vi truyền:

    500 m

RF-BM-ND10mô-đun đa giao thức dựa trên SoC Bắc Âu nRF52833 với bộ xử lý 64 MHz ARM ®  Cortex ® -M4F. Nó tích hợp các tinh thể, các tùy chọn phù hợp và ăng-ten (ăng-ten trên bo mạch PCB, đầu nối IPEX hoặc giao diện ăng-ten nửa lỗ). Nó hỗ trợ Bluetooth® 5.3 Low Energy , Bluetooth mesh, Thread, Zigbee, ANT và Proprietary. Một loạt các giao diện analog và kỹ thuật số như NFC-A, ADC, USB 2.0 tốc độ đầy đủ 12 Mbps, SPI tốc độ cao 32 MHz, SPI, UART, PWM, I2C, I2S và PDM làm cho mô-đun này trở thành một mô-đun lý tưởng và cao cấp. thiết bị hiệu suất cho các ứng dụng thương mại, y tế và công nghiệp tiên tiến.



- Các ứng dụng -

· Internet vạn vật (IoT)

·  Báo hiệu AoA / AoD

·  R e e

· Tòa nhà thông minh

·  Nhà siêu thị

·  Chiếu sáng thông minh

- Sản vật được trưng bày -





SoC không dây:


  • Bộ xử lý 32-bit ARM® Cortex®-M4 với FPU, 64 MHz
  • Công suất TX: -20 dBm đến +4 dBm
  • Độ nhạy ở chế độ BLE:
    • -96 dBm (@ BLE 1 Mbps)

    • 103 dBm (@BLE 125 kbps chế độ tầm xa)

    • 99 dBm (@802.15.4 250 kbps)

    • -93 dBm (@ 2,4 GHz 1 Mbps)

    • 89 dBm (@2,4 GHz 2 Mb/giây)

  • Ký ức
    • flash 512 KB
    • RAM 128KB



Tính năng RF:


  • Bluetooth ®  5.3 Năng lượng thấp
    • Tốc độ dữ liệu: 2 Mbps, 1 Mbps, 500 kbps và 125 kbps
    • Tìm hướng Bluetooth
    • Chủ đề: 250 kbps
    • 2,4 GHz Độc quyền: 2 Mb/giây, 1 Mb/giây
  • IEEE 802.15.4-2006
    • Tốc độ dữ liệu: 250 kbps
    • Chủ đề
    • Z igBee
  • 2,4 GHz độc quyền
    • Tốc độ dữ liệu: 2 Mbps, 1 Mbps

  •   USB 2.0
  • NFC
  • CON KIẾN


Mức tiêu thụ hiện tại:


  • Dòng điện cực đại 15,5 mA ở TX (+8 dBm)
  • Dòng điện cực đại 6,0 mA ở TX (0 dBm)

  • Dòng điện cực đại 6,0 mA trong RX ở tốc độ 1 Mb/giây



Phạm vi hoạt động:


  • Dải điện áp cung cấp 1,7 V ~ 5,5 V
  • Phạm vi nhiệt độ làm việc: -40 °C ~ +85 °C



Thiết bị ngoại vi phong phú:


  • USB 2.0 tốc độ đầy đủ 12 Mbps
  •  SPI tốc độ cao  32 MHz
  • Loại-2 NFC-A
  • 2xUART(CTS/RTS)
  • tôi²S
  • PDM
  • 4xPWM
  • QĐEC
  • ADC 12-bit, 200 ksps
  • Bộ so sánh công suất thấp 64 cấp,
  • Bộ so sánh mục đích chung G
  • Bộ định thời/bộ đếm 5 x 32 bit
  • Bộ đếm thời gian thực 3 x 24 bit
  • 42 GPIO
  • cảm biến nhiệt độ
  • WDT
  • RNG
