| Các mô-đun Sub-1G dòng TI CC131x |
| Mã sản phẩm |
RF-TI1352P2 |
RF-TI1352P1 |

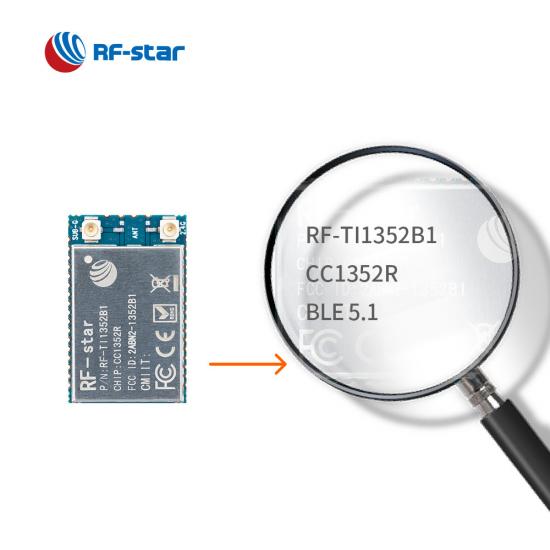

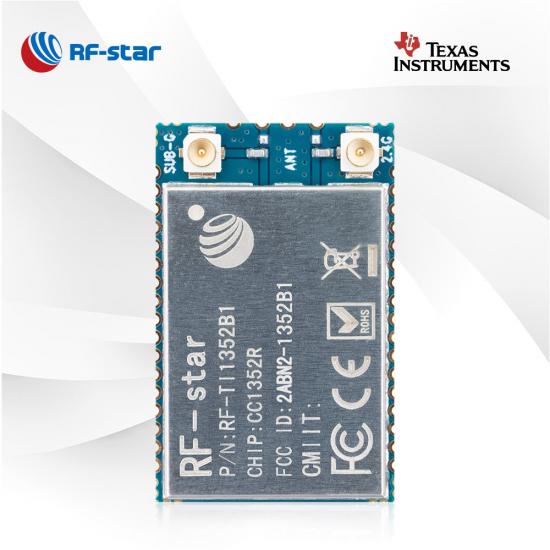

RF-TI1352B1 |
RF-SM-1277B2 |
RF-SM-1277B1 |
RF-SM-1044B4 |
RF-SM-1044B2 |
RF-SM-1044B1 |
RF-SM-1077B2 |
RF-SM-1077B1 |
| hình chụp |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
| vi mạch |
CC1352P7 |
CC1352P |
CC1352R |
CC1312R |
CC1312R |
CC1310F128RSM |
CC1310F128RSM |
CC1310F128RSM |
CC1310F128RGZ |
CC1310F128RGZ |
| Cốt lõi |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M3 |
48 MHz ARM® Cortex®-M3 |
48 MHz ARM® Cortex®-M3 |
48 MHz ARM® Cortex®-M3 |
48 MHz ARM® Cortex®-M3 |
| Anten |
IPEX |
Giao diện nửa lỗ |
IPEX |
Giao diện IPEX/Nửa lỗ |
Giao diện IPEX/Nửa lỗ |
PCB |
Giao diện nửa lỗ |
PCB |
Giao diện IPEX/Nửa lỗ |
Giao diện IPEX/Nửa lỗ |
| ĐẬP |
152 KB |
88 KB |
88 KB |
88 KB |
88 KB |
28 KB |
28 KB |
28 KB |
28 KB |
28 KB |
| Tốc biến |
704 KB |
352 KB |
352 KB |
352 KB |
352 KB |
128 KB |
128 KB |
128 KB |
128 KB |
128 KB |
| Giao thức |
Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) |
Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) |
Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus không dây, Wi-SUN, KNX RF, Amazon Sidewalk, hệ thống độc quyền, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) |
IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) |
IEEE 802.15.4g, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), MIOTY®, M-Bus không dây (chế độ T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, các hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 ( Dưới 1GHz) |
IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) |
IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) |
IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) |
IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) |
IEEE 802.15.4g, M-Bus không dây (chế độ T, S, C), 6LoWPAN, MIOTY, ngăn xếp SimpleLink™ TI 15.4 (Sub-1 GHz) |
| Nguồn cấp |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V |
| Tính thường xuyên |
800 MHz ～ 928 MHz, 2,4 GHz |
800 MHz ～ 928 MHz, 2,4 GHz |
800 MHz ～ 928 MHz, 2,4 GHz |
431 MHz ~ 527 MHz |
779 MHz ~ 930 MHz |
779 MHz ~ 930 MHz |
779 MHz ~ 930 MHz |
779 MHz ~ 930 MHz |
431 MHz ~ 527 MHz |
779 MHz ~ 930 MHz |
| Tối đa. Năng lượng TX |
+20dBm |
+20dBm |
+14 dBm @ Sub-1 GHz +5 dBm @ 2,4 GHz |
+13 dBm |
+14dBm |
+14dBm |
+14dBm |
+14dBm |
+15dBm |
+14dBm |
| Nhận độ nhạy |
–121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Mã hóa PHY |
–121 dBm @Sub-1G (Chế độ tầm xa) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY |
–121 dBm @Sub G (Chế độ tầm xa) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Mã hóa PHY |
–121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) |
–121 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) |
–114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) |
–114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) |
–114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) |
–114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) |
–114 dBm @ Sub-1 GHz (Chế độ tầm xa) –110 dBm @ Sub-1 GHz (50 kbps) |

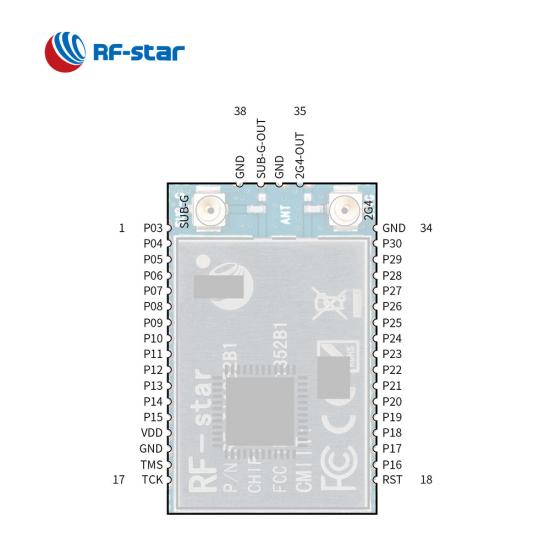

| GPIO |
23 |
23 |
28 |
30 |
30 |
12 |
7 |
số 8 |
30 |
30 |
| Nhiệt độ làm việc |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
| Nhiệt độ bảo quản |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
| Phạm vi truyền |
180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) |
180 m @ 1M PHY (ăng-ten PCB ngoài) 230 m @ LE Coded PHY (ăng-ten PCB ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo ngoài) 1400 m @ Sub-1G (ăng-ten dính keo ngoài) |
120 m @ 1M PHY (ăng-ten PCB ngoài) 180 m @ LE Coded PHY (ăng-ten PCB ngoài) 900 m @ 802.15.4 (ăng-ten dính keo ngoài) 900 m @ Sub-1G (ăng-ten dính keo ngoài) |
1000 m (ăng-ten dính keo bên ngoài) |
1000 m (ăng-ten dính keo bên ngoài) |
720 m |
1000 m (ăng-ten dính keo bên ngoài) |
720 m |
1000 m (ăng-ten dính keo bên ngoài) |
1000 m (ăng-ten dính keo bên ngoài) |

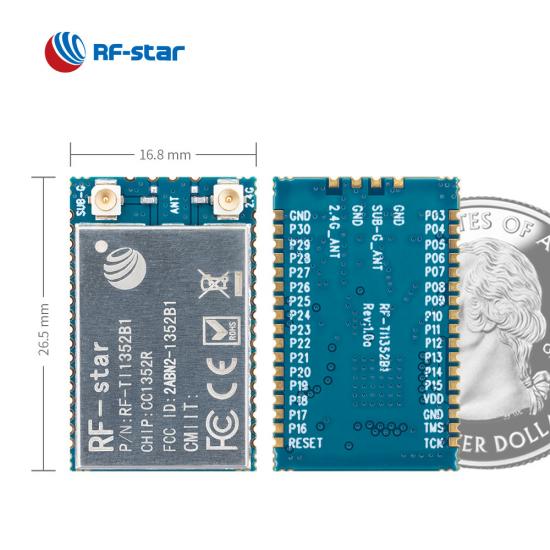

| Kích thước (mm) |
26,5 x 16,8 x 2,2 |
25,0 x 16,4 x 2,2 |
26,5 x 16,8 x 2,2 |
26,0 x 18,0 x 2,3 |
26,0 x 18,0 x 2,3 |
22,0 × 14,0 × 1,85 |
12,5 × 9,0 × 1,8 |
22,0 × 14,0 × 1,8 |
26,0 x 18,0 x 2,3 |
26,0 x 18,0 x 2,3 |
| Bưu kiện |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
| Chức năng |
M-Bus không dây, thu năng lượng |
Nông nghiệp thông minh, điều khiển cảm biến |
Lưới điện thông minh, giám sát và điều khiển công nghiệp |
Hỗ trợ DMM, phạm vi truyền dài hơn |
Hỗ trợ DMM, phạm vi truyền dài hơn |
Ăng-ten PCB trên bo mạch |
Kích thước siêu nhỏ, khả thi cho ăng-ten bên ngoài |
Cắm chân để dễ dàng nhúng |
Phạm vi truyền dài hơn |
Phạm vi truyền dài hơn |
