Mô-đun RF-BM-BG22A3 BLE5.3 EFR32BG22

  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3
  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3
  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3
  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3
  • EFR32BG22 Low Power Bluetooth Master Slave Module RF-BM-BG22A3

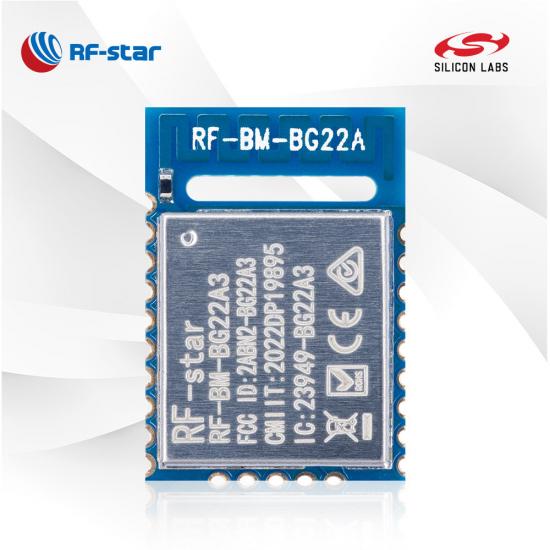

Mô-đun RF-BM-BG22A3 BLE5.3 EFR32BG22

RF-BM-BG22A3 là mô-đun Bluetooth 5.3 Năng lượng thấp được phát triển để mang lại hiệu quả sử dụng năng lượng hàng đầu trong ngành, có thể kéo dài tuổi thọ của pin dạng đồng xu. Mô-đun EFR32BG22 này có mức tiêu thụ điện năng cực thấp tốt nhất trong phân khúc. Các tài nguyên mạnh mẽ cho phép mô-đun có tính năng Tìm hướng Bluetooth. Bắt đầu phát triển sản phẩm của bạn với mô-đun BLE RF-BM-BG22A3 EFR32BG22C224.

  • P/N:

    RF-BM-BG22A3

  • SoC:

    EFR32BG22C224F512GM32-C

  • Bộ xử lý:

    32-bit 76.8 MHz ARM® Cortex®-M33

  • Các giao thức:

    Bluetooth 5.3 low energy, Bluetooth Direction Finding

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

  • Gói (mm):

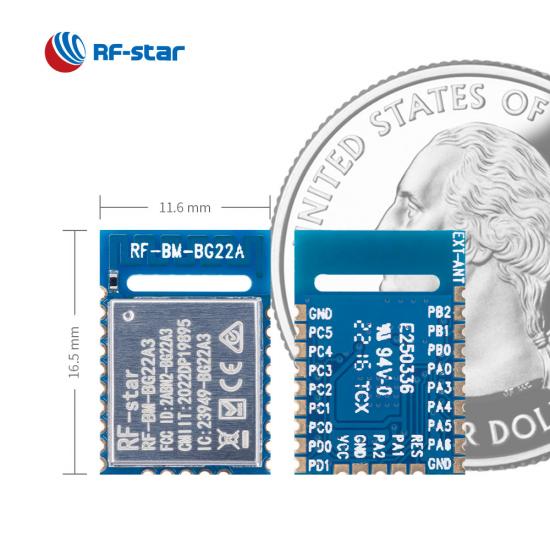

    16.5 × 11.6 × 2.06, half-hole, 1.27 pitch, 24-pin

  • Đặc trưng:

    AoA/AoD, Bluetooth Mesh Low Power Node, 2.4 GHz proprietary

  • GPIO:

    18

  • Tối đa Năng lượng TX:

    6 dBm

  • Phạm vi truyền:

    80 m
Yêu cầu ngay bây giờ

RF-BM-BG22A3 là mô-đun RF dựa trên EFR32BG22C224 , một trong những dòng SoC Gecko của Silicon Labs , với lõi ARM® Cortex®-M33 32 bit với tần số hoạt động tối đa 76,8 MHz. Nó tích hợp tinh thể 38,4 MHz, kết hợp, kết hợp ăng-ten, bộ lọc thông thấp và các tùy chọn ăng-ten của ăng-ten PCB đảo ngược đường uốn khúc và giao diện nửa lỗ. Nó hỗ trợ Bluetooth 5.3 năng lượng thấp, Bluetooth Mesh , Bluetooth Direction Finding AoA/AoD và độc quyền, đồng thời có thể được lập trình sẵn bằng giao thức giao tiếp nối tiếp để lập trình đơn giản. Mô -đun EFR32BG22  cũng có nhiều giao diện analog và kỹ thuật số như PRS, ADC, UART, SPI, I²C, PPP, ISO 7816, IrDA, I²S, EUART và PDM. PA tích hợp trong chip cho phép mô-đun đạt công suất TX lên tới 6 dBm. Mức tiêu thụ điện năng thấp, kích thước nhỏ gọn, khoảng cách kết nối mạnh mẽ và độ tin cậy ổn định khiến nó được các thẻ tài sản và đèn hiệu, thiết bị điện tử tiêu dùng, tự động hóa tòa nhà, nút công suất thấp Bluetooth Mesh và thiết bị y tế di động săn đón.


Mô-đun EFR32BG22 BLE 5.3 RF-BM-BG22A3


-  Giao thức truyền (Bridge) trong  suốt -


· Một số vai trò: chủ, nô lệ, chủ nô, Beacon

· Chức năng đa kết nối: Lên đến 7 salve và 1 master

· Tốc độ truyền trong suốt ổn định: lên tới 50 kB/s

· Tốc độ dữ liệu: 1 Mbps, 2 Mbps

· Tính năng: OTA, xác thực

· Gói phát sóng mở rộng

· Tầm xa


EFR32BG22 BLE5.3 Mô-đun RF-BM-BG22A3 Chức năng


Tài nguyên liên quan:

Mô-đun Bluetooth RFstar BG22A1 hỗ trợ ngành công nghiệp BMS

SoC không dây:

  • 32-bit 76,8 MHz ARM ®  Cortex ® -M33
  • Công suất TX: -28 dBm đến +6 dBm
  • Độ nhạy @ 1 Mbit/s GFSK: -98,9 dBm
  • Ký ức
    • đèn flash 512 kB
    • RAM 32 kB
  • Tốc độ dữ liệu: 1 Mbps, 2 Mbps


Định dạng điều chế được hỗ trợ:

  • (G)FSK với khả năng định hình có thể định cấu hình đầy đủ
  • OQPSK DSSS
  • (G)MSK


Giấy chứng nhận:

  • FCC
  • CN
  • vi mạch
  • SRRC
  • RoHS


Hỗ trợ giao thức:

  • Bluetooth năng lượng thấp (Bluetooth 5.3)
  • Tìm hướng bằng cách sử dụng Góc đến (AoA) và Góc khởi hành (AoD)
  • Nút Bluetooth lưới điện năng thấp
  • độc quyền

Mức tiêu thụ hiện tại:

  • 3,02 μA ở chế độ ngủ
  • 57,82 μA ở chu kỳ phát sóng 200 ms @ 0dBm
  • 146,74 μA ở chu kỳ kết nối 20 ms  @ 0dBm


Phạm vi hoạt động:


  • Dải điện áp cung cấp 2,2 V ~ 3,8 V  @ 0dBm

    (Chế độ DC DC  ); 1,8 V ~ 3,8 V (Chế độ bỏ qua)
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C



Thiết bị ngoại vi phong phú:

  • ADC 16 bit
  • 18 GPIO
  • DMA
  • P DM
  • PRS
  • EUART
  • I2C
  • R TC
  • chó săn
  • UART/SPI/Thẻ thông minh (ISO 7816)/IrDA/I2S
Mô-đun BLE dòng tắc kè không dây EFR32BG22 của Phòng thí nghiệm Silicon
Mã sản phẩm RF-BM-BG22C3 RF-BM-BG22B1 RF-BM-BG22A3I RF-BM-BG22A3 RF-BM-BG22A1I RF-BM-BG22A1
hình chụp RF-BM-BG22C3 Mô-đun BLE EFR32BG22 RF-BM-BG22B1 Mô-đun BLE EFR32BG22 RF-BM-BG22A3I Mô-đun BLE EFR32BG22 RF-BM-BG22A3 Mô-đun BLE EFR32BG22 RF-BM-BG22A1I Mô-đun BLE EFR32BG22 RF-BM-BG22A1
vi mạch EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C224F512GM32-C EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C112F352GM32-C
Cốt lõi 76,8 MHz ARM® Cortex®-M33 38,4 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33 38,4 MHz ARM® Cortex®-M33 38,4 MHz ARM® Cortex®-M33
Anten Giao diện chip/nửa lỗ PCB Giao diện IPEX/Nửa lỗ Giao diện PCB/Nửa lỗ Giao diện IPEX/Nửa lỗ Giao diện PCB/Nửa lỗ
ĐẬP 32 KB 32 KB 32 KB 32 KB 32 KB 32 KB
Tốc biến 512 KB 512 KB 512 KB 512 KB 352 KB 352 KB
Giao thức BLE5.3, Độc quyền BLE5.3, Độc quyền BLE5.3, Độc quyền BLE5.3, Độc quyền BLE5.3, Độc quyền BLE5.3, Độc quyền
Nguồn cấp 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +6dBm 0 dBm +6dBm +6dBm 0 dBm 0 dBm
Nhận độ nhạy -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)
GPIO 12 10 18 18 18 18
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền Anten chip 40 m @ 1M PHY 80 m @ LE CODE 80 m Ăng-ten PCB ngoài 150 m @ 1M PHY 280 m @ LE CODE 120 m @ 1M PHY 240 m @ LE CODE 200 m (ăng-ten PCB bên ngoài) 90 m @ 1M PHY
Kích thước (mm) 8 x 8 x 1,82 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √
Lưới Bluetooth LPN × LPN LPN × ×
Tầm xa √ × √ √ × ×
Vật lý 2Mbps √ √ √ √ √ √
AoA/AOD √ × √ √ × ×
Giao thức UART Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô
Chức năng Kích thước siêu nhỏ, khả thi cho ăng-ten ngoài Kích thước nhỏ hơn, hiệu quả chi phí cao Thích hợp cho các ứng dụng phức tạp Hỗ trợ AoA/AoD Thích hợp cho các ứng dụng phức tạp Hiệu quả chi phí cao
