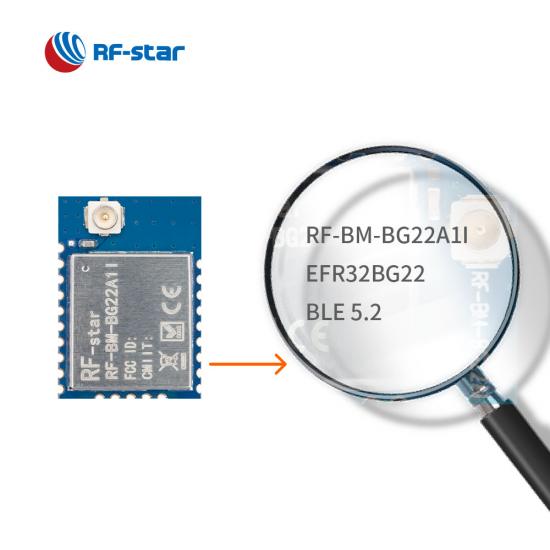

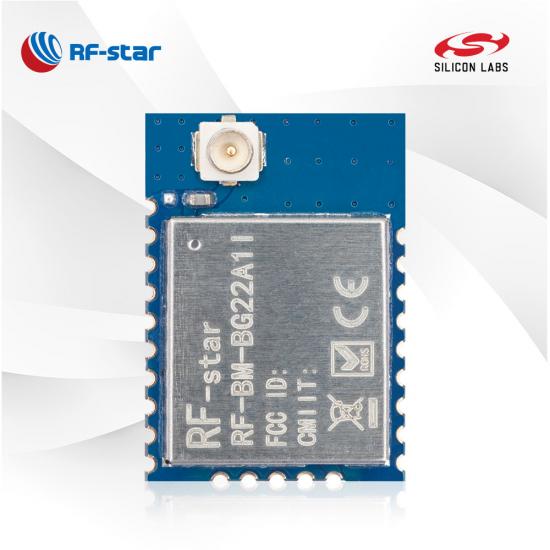

Mô-đun BLE5.2 EFR32BG22 với IPEX RF-BM-BG22A1I

  • Low Power Bluetooth 5.2 nEFR32BG22 Module with IPEX antenna
  • Low Power Bluetooth 5.2 nEFR32BG22 Module with IPEX antenna
  • Low Power Bluetooth 5.2 nEFR32BG22 Module with IPEX antenna
  • Low Power Bluetooth 5.2 nEFR32BG22 Module with IPEX antenna

Mô-đun BLE5.2 EFR32BG22 với IPEX RF-BM-BG22A1I

RF-BM-BG22A1I là mô-đun Bluetooth 5.2 Năng lượng thấp được phát triển để mang lại hiệu quả sử dụng năng lượng hàng đầu trong ngành, có thể kéo dài tuổi thọ của pin dạng đồng xu. Bắt đầu phát triển sản phẩm của bạn với  mô-đun Bluetooth công suất cực thấp EFR32BG22 .

  • P/N:

    RF-BM-BG22A1I

  • SoC:

    EFR32BG22C112F352GM32-C

  • Bộ xử lý:

    32-bit 38.4 MHz ARM® Cortex®-M33

  • Các giao thức:

    Bluetooth 5.2 low energy

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

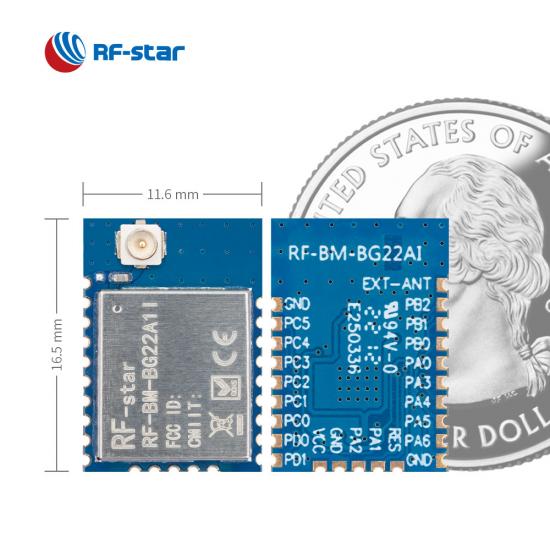

  • Gói (mm):

    16.5 × 11.6 × 2.10, half-hole, 1.27 pitch, 24-pin

  • Đặc trưng:

    2.4 GHz proprietary

  • GPIO:

    18

  • Tối đa Năng lượng TX:

    0 dBm

  • Phạm vi truyền:

    50 m
Yêu cầu ngay bây giờ

RF-BM-BG22A1I là mô-đun RF dựa trên EFR32BG22C112F352GM32-C , một trong những dòng SoC Gecko của Silicon Labs , với lõi ARM® Cortex®-M33 32 bit với tần số hoạt động tối đa 38,4 MHz. Nó tích hợp tinh thể 38,4 MHz, khớp nối, khớp ăng-ten và bộ lọc thông thấp. Nó hỗ trợ Bluetooth 5.2 năng lượng thấp và Bluetooth 5.0 năng lượng thấp và có thể được lập trình sẵn với giao thức giao tiếp nối tiếp để lập trình đơn giản. Nó cũng có một loạt các giao diện analog và kỹ thuật số như PRS, ADC, UART, SPI, I²C, PPP, ISO 7816, IrDA, I²S, EUART và PDM. Nó có mức tiêu thụ điện năng thấp, kích thước nhỏ gọn, khoảng cách kết nối chắc chắn và độ tin cậy cao. Mô -đun EFR32BG22 đạt công suất TX lên tới 0 dBm. RF-BM-BG22A1I tương thích với pin-2-pin với BG22A3I .


RF-BM-BG22A1I là sản phẩm mới được tối ưu hóa từ RF-BM-BG22A1 . Nó có ăng-ten IPEX để đạt được phạm vi truyền dài hơn.

Mô-đun EFR32BG22 BLE5.2 RF-BM-BG22A1I

· Một số vai trò:  chủ, nô lệ, chủ nô, Beacon

· Chức năng đa kết nối:  Lên đến 7 salve và 1 master

· Tốc độ truyền trong suốt ổn định:  lên tới 50 kB/s

· Tốc độ dữ liệu:  1 Mbps, 2 Mbps

· Tính năng:  OTA, xác thực

· Gói phát sóng mở rộng

· Tầm xa

Mô-đun BLE EFR32BG22 RF-BM-BG22A1I Chức năng

Tài nguyên liên quan:

Mô-đun Bluetooth RFstar BG22A1 hỗ trợ ngành công nghiệp BMS

SoC không dây:

  • 32-bit 38,4 MHz ARM ®  Cortex ® -M33
  • Công suất TX: -28 dBm đến 0 dBm
  • Độ nhạy @ 1 Mbit/s GFSK: -98,9 dBm
  • Ký ức
    • đèn flash 352 kB
    • RAM 32 kB
  • Tốc độ dữ liệu: 1 Mbps, 2 Mbps


Định dạng điều chế được hỗ trợ

  • (G)FSK với khả năng định hình có thể định cấu hình đầy đủ
  • OQPSK DSSS
  • (G)MSK


Giao thức:

  • Bluetooth năng lượng thấp (Bluetooth 5.2)
  • độc quyền


Mức tiêu thụ hiện tại:

  • 3,02 μA ở chế độ ngủ
  • 55,84 μA ở chu kỳ phát sóng 200 ms
  • 90,58 μA ở chu kỳ kết nối 30 ms

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,7 V ~ 3,6 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C



Thiết bị ngoại vi phong phú:

  • ADC 16 bit
  • 18 GPIO
  • DMA
  • P DM
  • PRS
  • EUART
  • I2C
  • R TC
  • chó săn
  • UART/SPI/Thẻ thông minh (ISO 7816)/IrDA/I2S


Giấy chứng nhận:

  • FCC
  • SRRC
  • C E
  • R oHS
Mô-đun BLE dòng tắc kè không dây EFR32BG22 của Phòng thí nghiệm Silicon
Mã sản phẩm RF-BM-BG22C3 RF-BM-BG22B1 RF-BM-BG22A3I RF-BM-BG22A3 RF-BM-BG22A1I RF-BM-BG22A1
hình chụp RF-BM-BG22C3 Mô-đun BLE EFR32BG22 RF-BM-BG22B1 Mô-đun BLE EFR32BG22 RF-BM-BG22A3I Mô-đun BLE EFR32BG22 RF-BM-BG22A3 Mô-đun BLE EFR32BG22 RF-BM-BG22A1I Mô-đun BLE EFR32BG22 RF-BM-BG22A1
vi mạch EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C224F512GM32-C EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C112F352GM32-C
Cốt lõi 76,8 MHz ARM® Cortex®-M33 38,4 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33 38,4 MHz ARM® Cortex®-M33 38,4 MHz ARM® Cortex®-M33
Anten Giao diện chip/nửa lỗ PCB Giao diện IPEX/Nửa lỗ Giao diện PCB/Nửa lỗ Giao diện IPEX/Nửa lỗ Giao diện PCB/Nửa lỗ
ĐẬP 32 KB 32 KB 32 KB 32 KB 32 KB 32 KB
Tốc biến 512 KB 512 KB 512 KB 512 KB 352 KB 352 KB
Giao thức BLE5.3, Độc quyền BLE5.3, Độc quyền BLE5.3, Độc quyền BLE5.3, Độc quyền BLE5.3, Độc quyền BLE5.3, Độc quyền
Nguồn cấp 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V 2,2 V ~ 3,8 V, khuyến nghị lên 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +6dBm 0 dBm +6dBm +6dBm 0 dBm 0 dBm
Nhận độ nhạy -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)
GPIO 12 10 18 18 18 18
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +105oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền Anten chip 40 m @ 1M PHY 80 m @ LE CODE 80 m Ăng-ten PCB ngoài 150 m @ 1M PHY 280 m @ LE CODE 120 m @ 1M PHY 240 m @ LE CODE 200 m (ăng-ten PCB bên ngoài) 90 m @ 1M PHY
Kích thước (mm) 8 x 8 x 1,82 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √
Lưới Bluetooth LPN × LPN LPN × ×
Tầm xa √ × √ √ × ×
Vật lý 2Mbps √ √ √ √ √ √
AoA/AOD √ × √ √ × ×
Giao thức UART Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô Chủ-nô cùng lúc, Chủ-nô
Chức năng Kích thước siêu nhỏ, khả thi cho ăng-ten ngoài Kích thước nhỏ hơn, hiệu quả chi phí cao Thích hợp cho các ứng dụng phức tạp Hỗ trợ AoA/AoD Thích hợp cho các ứng dụng phức tạp Hiệu quả chi phí cao
