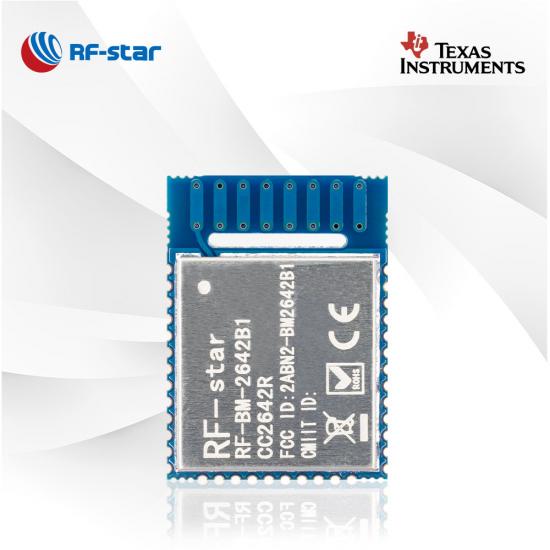

Mô-đun năng lượng thấp TI CC2642R Bluetooth 5.1 mới nhất RF-BM-2642B1

  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module

Mô-đun năng lượng thấp TI CC2642R Bluetooth 5.1 mới nhất RF-BM-2642B1

RF-BM-2642B1 là mô-đun Bluetooth 5.1 Năng lượng thấp được thiết kế để đáp ứng yêu cầu hiệu suất cao của các sản phẩm IoT. Tính năng tìm hướng cho phép mô-đun đáp ứng nhu cầu của nhiều ứng dụng. Bắt đầu thiết kế của bạn với mô-đun BLE RF-BM-2642B1 CC2642R.

  • P/N:

    RF-BM-2642B1

  • SoC:

    CC2642R

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M4F

  • Các giao thức:

    Bluetooth 5.1 low energy

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

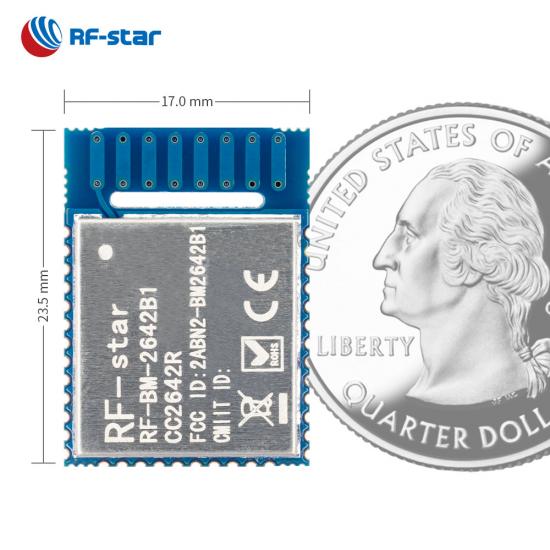

  • Gói (mm):

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Đặc trưng:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • Tối đa Năng lượng TX:

    +5 dBm

  • Phạm vi truyền:

    150 m
Yêu cầu ngay bây giờ

Mô-đun RF-BM-2642B1 BLE5.1 được tối ưu hóa cho các ứng dụng cảm biến tiên tiến và giao tiếp không dây công suất thấp . Nó tích hợp TI CC2642R SoC mạnh mẽ, tinh thể 48 MHz, tinh thể 32,768 kHz, đèn flash lập trình trong hệ thống 352 kB, ROM 256 kB, bộ lọc LC và ăng-ten PCB tích hợp hiệu suất cao. Bộ xử lý lõi ARM® Cortex®-M4F cho phép mô-đun CC2642R hoạt động ở dòng điện cực thấp ở chế độ nguồn linh hoạt và có kích thước nhỏ, khoảng cách kết nối chắc chắn và độ tin cậy chắc chắn. Mô -đun Bluetooth Low Energy cũng có thể được lập trình sẵn với giao thức truyền trong suốt được nhúng với tốc độ dữ liệu 1M PHY và 2M PHY, tầm xa BLE, các gói mở rộng quảng cáo. Sử dụng Bộ công cụ phát triển phần mềm (SDK) TI SimpleLink™ CC13x2 và CC26x2, mô-đun này có thể được sử dụng cho các ứng dụng Bluetooth Mesh và bản địa hóa thời gian thực (RTLS).


Các tính năng của Mô-đun năng lượng thấp Bluetooth 5.1 CC2642R


- Giao thức truyền (cầu) trong suốt BLE 5.0  -

· Một số vai trò: Master, Slave, Master-slave, Beacon

· Đa kết nối: Một Master & Bảy Slave cùng lúc

· UUID dịch vụ tùy chỉnh

· Xác thực người dùng

· Tự động kết nối lại

Giao thức truyền trong suốt BLE 5.0 của Mô-đun năng lượng thấp CC2642R Bluetooth 5.1



- Sản vật được trưng bày -


SoC không dây:

  • Bộ xử lý ARM® Cortex®-M4F 48 MHz
  • Công suất TX: Lên tới +5 dBm
  • Độ nhạy ở chế độ BLE: -97 dBm
  • Ký ức
    • -352 kB nhấp nháy
    • -256 kB ROM
    • -80 kB SRAM


Đặc trưng:

  • Bluetooth 4.2 năng lượng thấp
  • Bluetooth 5.0 năng lượng thấp
  • Lưới Bluetooth
  • Tìm hướng


Mức tiêu thụ hiện tại:

  • 1,88 μA ở chế độ ngủ
  • 101,94 μA ở chu kỳ phát sóng 200 ms
  • 77,07 μA ở chu kỳ kết nối 100 ms

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C


Thiết bị ngoại vi phong phú:

  • ADC 12 bit
  • ĐẮC
  • 31 GPIO
  • SPI
  • I2C
  • I²S
  • RTC
  • UART (CTS/RTS)
Mô-đun BLE dòng TI CC264x
Mã sản phẩm RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
hình chụp Mô-đun BLE RF-BM-2642QB1I CC2642R-Q1 Mô-đun BLE RF-BM-2642B1 CC2642R Mô-đun BLE RF-BM-2642B2 CC2642R Mô-đun BLE RF-BM-4055B1L CC2640R2LRHB Mô-đun BLE RF-BM-4077B1L CC2640R2LRGZ Mô-đun BLE RF-BM-4077B1 CC2640R2FRGZ Mô-đun BLE RF-BM-4044B5 CC2640R2F Mô-đun BLE RF-BM-4044B4 CC2640R2F Mô-đun BLE RF-BM-4044B3 CC2640R2F Mô-đun BLE RF-BM-4044B2 CC2640R2F
vi mạch CC2642R-Q1 CC2642R CC2642R CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX PCB PCB PCB PCB PCB Giao diện chip/nửa lỗ Giao diện chip/nửa lỗ IPEX PCB
ĐẬP 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Tốc biến 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Giao thức BLE5.2 BLE5.2 BLE5.2 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Nguồn cấp 1,8 V ~ 3,63 V, khuyến nghị lên 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Nhận độ nhạy -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY
GPIO 31 31 31 13 31 31 10 10 10 10
Nhiệt độ làm việc -40oC ~ +125oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 200 m @ 1M PHY 300m @ LE Mã hóa PHY 110 m @ 1M PHY 160 m @ LE Mã hóa PHY 140 m @ 1M PHY 255 m @ LE Mã hóa PHY 60 m @ 1M PHY 90 m @ LE Coded PHY 70 m @ 1M PHY 100 m @ LE Mã hóa PHY 80 m @ 1M PHY 110 m @ LE Coded PHY Anten chip 30 m @ 1M PHY 60 m @ LE Coded PHY Anten chip 20 m @ 1M PHY 50 m @ LE Coded PHY Ăng-ten PCB ngoài 110 m @ 1M PHY 150 m @ LE Coded PHY 60 m @ 1M PHY 90 m @ LE Coded PHY
Kích thước (mm) 21,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √ √ √ √ √
Lưới Bluetooth √ √ × × × × × × × ×
Tầm xa √ √ √ √ √ √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √ √ √ √ √ √
AoA/AOD √ √ √ × × √ √ √ √ √
Giao thức UART Chủ-nô đồng thời Chủ-nô đồng thời Chủ-nô đồng thời Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ
Chức năng Lớp AEC-Q100 Hiệu suất chống nhiễu cao Hiệu suất chống nhiễu cao Hiệu quả chi phí cao Hiệu quả chi phí cao 31 GPIO cho nhiều ứng dụng khả dụng hơn Kích thước nhỏ, miếng đệm hai mặt Kích thước siêu nhỏ Khả thi cho anten ngoài Tính ổn định cao
