Mô-đun BLE4.2 CC2541 được chứng nhận với PA CC2592 RF-BMPA-2541B1

RF-BMPA-2541B1 là mô-đun BLE4.2 nhắm đến thị trường Internet of Things với yêu cầu về tầm xa và các tính năng năng lượng lớn hơn. Mô-đun có tối đa. Công suất TX 19 dBm cho phép ứng dụng của bạn có phạm vi phủ sóng rộng hơn và tùy chọn cách đầu ra ăng-ten.

  • P/N:

    RF-BMPA-2541B1
  • SoC:

    CC2541, CC2592
  • Bộ xử lý:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • Các giao thức:

    Bluetooth 4.2 low energy
  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz
  • Gói (mm):

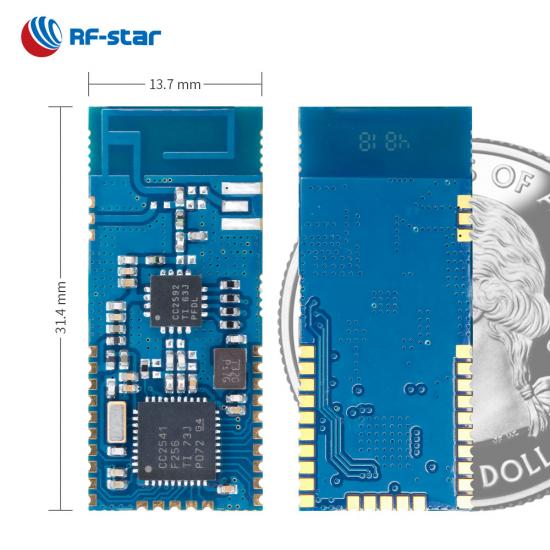

    31.4 × 13.7 × 1.7, half-hole, 1.27 pitch, 28-pin
  • Đặc trưng:

    Power Amplifier
  • GPIO:

    13
  • Tối đa Năng lượng TX:

    +19 dBm
  • Phạm vi truyền:

    200m

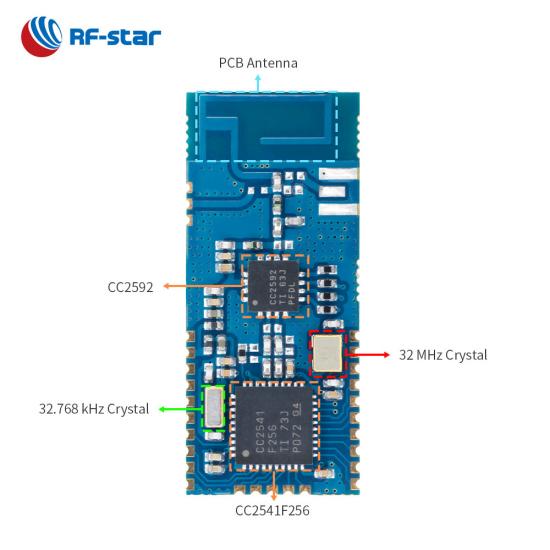

RF-BMPA-2541B1 là mô-đun dựa trên TI CC2541 BLE4.2 SoC với PA CC2592 . Mô-đun này là Mô-đun năng lượng thấp Bluetooth 4.2 thế hệ đầu tiên có bộ khuếch đại công suất dựa trên lõi 8051 và tích hợp tinh thể 32 MHz, tinh thể 32,768 kHz, balun LC và chế độ đầu ra ăng-ten tùy chọn của PCB F đảo ngược ăng-ten, đầu nối IPEX và giao diện nửa lỗ. Thiết kế này cho phép mô-đun có phạm vi truyền dài hơn, khiến mô-đun này trở nên phổ biến trong các ứng dụng có yêu cầu hiệu suất cao hơn như cổng, điều khiển từ xa.


Mô-đun BLE4.2 CC2541 được chứng nhận


- Giao thức truyền  (cầu) trong suốt BLE 4.2   -

· Vai trò module: nô lệ

·  Các thông số có thể điều chỉnh : tốc độ baud, khoảng thời gian kết nối, khoảng thời gian phát sóng, nguồn TX…

·   Mật khẩu kết nối

BLE 4.2 Truyền trong suốt


SoC không dây:


  • Lõi vi điều khiển 8051 công suất thấp với tính năng tìm nạp trước mã
  • Công suất TX: 19 dBm
  • Độ nhạy ở chế độ BLE: -94 dBm
  • Ký ức
    • - đèn flash 256 kB
    • - RAM 8kB


Đặc trưng:


  • Bluetooth 4.2 năng lượng thấp


Mức tiêu thụ hiện tại:


  • 0,79 mA ở chu kỳ phát sóng 200 ms
  • 1,8 mA ở chu kỳ kết nối 20 ms

Phạm vi hoạt động:


  • Dải điện áp cung cấp: 2,0V ~ 3,6V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C



Thiết bị ngoại vi phong phú:


  • ADC 12 bit
  • 13 GPIO
  • I2C
  • IR
  • UART (CTS/RTS)
Mô-đun BLE dòng TI CC254x
Mã sản phẩm RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
hình chụp
vi mạch C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Cốt lõi 8051 8051 8051 8051 8051 8051
Anten Giao diện PCB/Nửa lỗ Giao diện PCB/Nửa lỗ Giao diện PCB/IPEX/Nửa lỗ PCB PCB IPEX
ĐẬP 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Tốc biến 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Giao thức BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Nguồn cấp 2,0 V ~ 3,6 V, khuyến nghị 3,3 V 2,0 V ~ 3,6 V, khuyến nghị 3,3 V 2,0 V ~ 3,6 V, khuyến nghị 3,3 V 2,0 V ~ 3,6 V, khuyến nghị 3,3 V 2,0 V ~ 3,6 V, khuyến nghị 3,3 V 2,0 V ~ 3,6 V, khuyến nghị 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +4dBm 0 dBm +19 dBm +4dBm 0 dBm +4dBm
Nhận độ nhạy -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm
GPIO 19 19 19 13 13 13
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 75 m 55 m 120 m 70 m 50 m 80 m (ăng-ten PCB bên ngoài)
Kích thước (mm) 17,4 x 13,7 x 1,7 17,4 x 13,7 x 1,7 31,4 x 13,7 x 2,1 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA
Lưới Bluetooth × × × × × ×
Tầm xa × × × × × ×
Vật lý 2Mbps × × × × × ×
AoA/AOD × × × × × ×
Giao thức UART Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ Chủ/Nô lệ
Chức năng Tất cả IO, truyền tải trong suốt và điều khiển trực tiếp Tất cả IO, truyền tải trong suốt và điều khiển trực tiếp PA+LNA, phạm vi truyền dài hơn Kích thước nhỏ, truyền tải trong suốt và điều khiển trực tiếp Kích thước nhỏ, truyền tải trong suốt và điều khiển trực tiếp Ăng-ten ngoài, Truyền trong suốt & Điều khiển trực tiếp
