| Mô-đun đa giao thức dòng TI SimpleLink CC2652P |
| Mã sản phẩm |
RF-BM-2652P4I |
RF-BM-2652P4 |
RF-BM-2652P3 |
RF-BM-2652P2I |
RF-BM-2652P2 |
RF-BM-2652P1 |
| hình chụp |
 |
 |
 |
 |
 |
 |
| vi mạch |
CC2652P7 |
CC2652P7 |
CC2652P |
CC2652P |
CC2652P |
CC2652P |
| Cốt lõi |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M4F |
48 MHz ARM® Cortex®-M0+ |
| Anten |
Giao diện IPEX/Nửa lỗ |
PCB |
PCB |
Giao diện IPEX/Nửa lỗ |
PCB |
Giao diện nửa lỗ |
| ĐẬP |
152 KB |
152 KB |
88 KB |
88 KB |
88 KB |
88 KB |
| Tốc biến |
704 KB |
704 KB |
352 KB |
352 KB |
352 KB |
352 KB |
| Giao thức |
Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) |
Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) |
Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) |
Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) |
Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) |
Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) |
| Nguồn cấp |
1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V |
1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V |
| Tính thường xuyên |
2,4 GHz |
2,4 GHz |
2,4 GHz |
2,4 GHz |
2,4 GHz |
2,4 GHz |
| Tối đa. Năng lượng TX |
+20dBm |
+20dBm |
+20dBm |
+20dBm |
+20dBm |
+20dBm |
| Nhận độ nhạy |
-99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE |
-99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE |
-100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE |
-100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE |
-100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE |
-100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE |
| GPIO |
23 |
23 |
11 |
23 |
23 |
23 |
| Nhiệt độ làm việc |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
-40oC ~ +85oC |
| Nhiệt độ bảo quản |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
-40oC ~ +125oC |
| Phạm vi truyền |
180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) |
150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 |
150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 |
180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) |
150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 |
180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) |
| Kích thước (mm) |

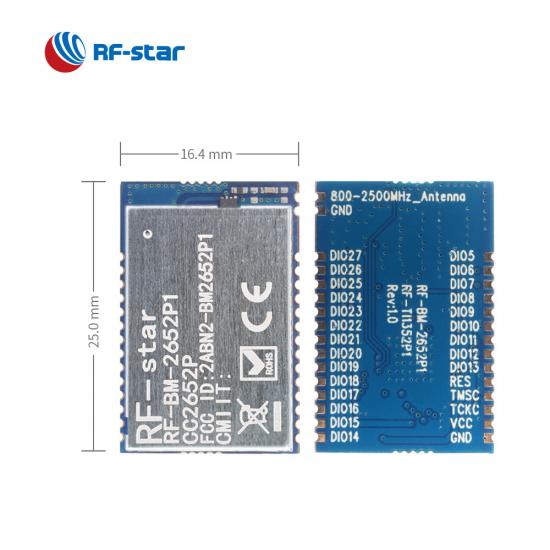

30,0 x 16,4 x 2,2 |
30,0 x 16,4 x 2,2 |
24,0 x 16,0 x 2,1 |
30,0 x 16,4 x 2,2 |
30,0 x 16,4 x 2,2 |
25,0 x 16,4 x 2,2 |
| Bưu kiện |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
Nửa lỗ bước 1,27 mm |
| OTA |
√ |
√ |
√ |
√ |
√ |
√ |
| Lưới Bluetooth |
√ |
√ |
√ |
√ |
√ |
√ |
| Tầm xa |
√ |
√ |
√ |
√ |
√ |
√ |
| Vật lý 2Mbps |
√ |
√ |
√ |
√ |
√ |
√ |
| AoA/AOD |
√ |
√ |
√ |
√ |
√ |
√ |
| Giao thức UART |
không áp dụng |
không áp dụng |
không áp dụng |
không áp dụng |
không áp dụng |
không áp dụng |
| Ứng dụng |
Cổng nhà thông minh, tự động hóa tòa nhà |
Tự động hóa nhà, trung tâm báo cháy (FACP) |
Máy dò khói và nhiệt, theo dõi tài sản |
Tự động hóa và điều khiển nhà máy, hệ thống an ninh tòa nhà |
Hệ thống an ninh, cổng |
Lưới điện thông minh, mạng cảm biến không dây |
