RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

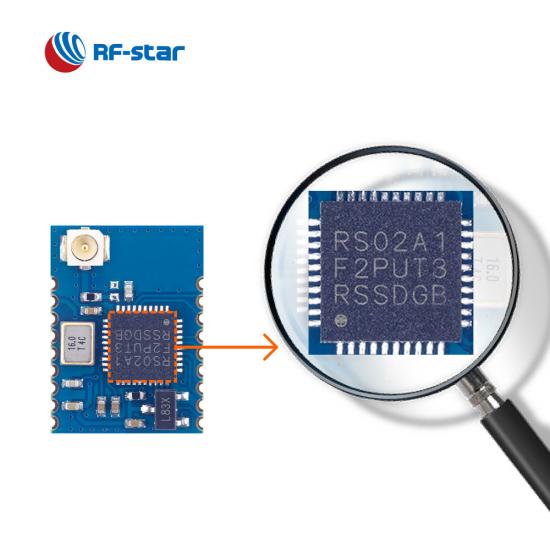

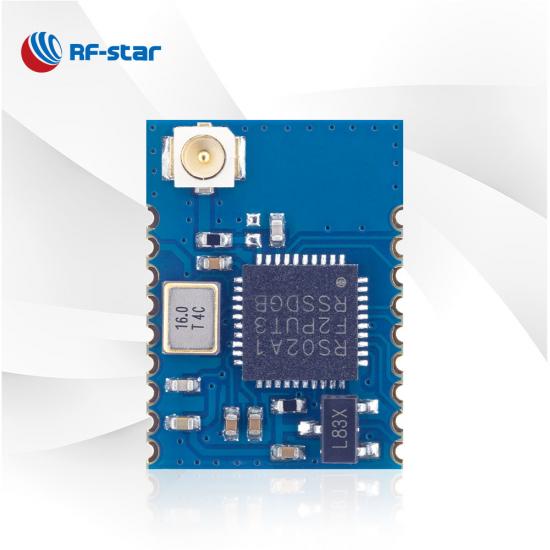

Mô-đun UART nối tiếp không dây RS02A1-B Chip BLE5.0 RSBRS02ABRI

RSBRS02ABRI nhắm đến các ứng dụng hiệu quả cao và tiết kiệm chi phí. Đây là mô-đun năng lượng thấp Bluetooth v5.0 được hỗ trợ tốc độ dữ liệu 2 Mbps. Các thiết bị ngoại vi đặc biệt của 7816 T-0 và hồng ngoại cho phép áp dụng mô-đun trong điều khiển từ xa và thẻ IC liên lạc. Bắt đầu phát triển sản phẩm của bạn với mô-đun UART nối tiếp RSBRS02ABRI BLE5.0.

P/N:
RSBRS02ABRI
SoC:
RS02A1-B
Bộ xử lý:
ARM Cortex-M0+ @ 48 MHz
Các giao thức:
Bluetooth 5.0 low energy
Tần suất làm việc:
2402 MHz ~ 2480 MHz
Gói (mm):

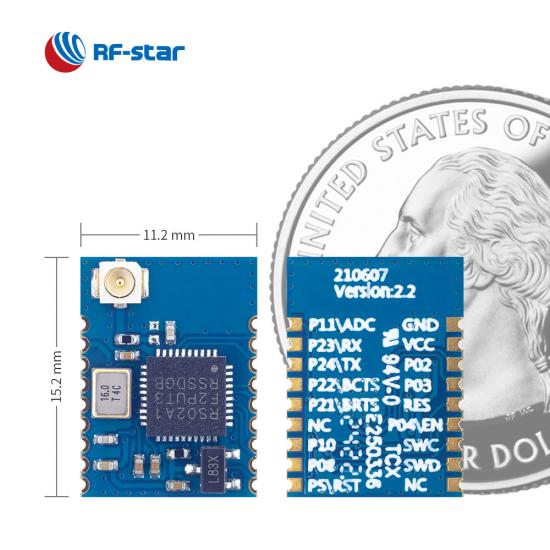

15.2 × 11.2 × 2.3, half-hole, 1.27 pitch, 18-pin
Đặc trưng:
7816 T-0, infra-red, 2 Mbps data rate
GPIO:
11
Tối đa Năng lượng TX:
+5 dBm
Phạm vi truyền:
120 m

Yêu cầu ngay bây giờ

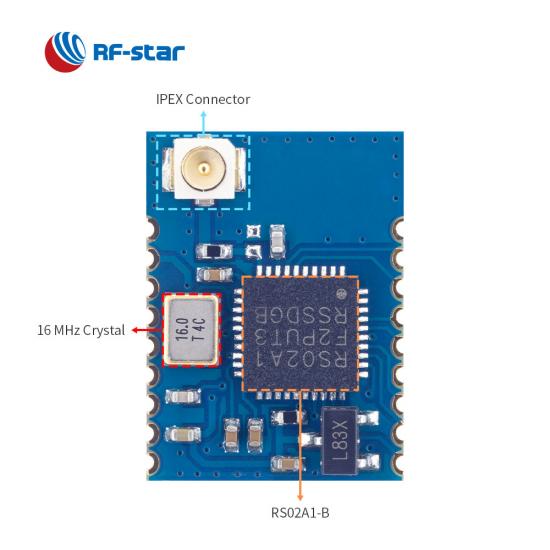

RSBRS02ABRI là mô -đun Bluetooth năng lượng thấp một chế độ, dựa trên SoC RS02A1-B sao RF . Mô-đun này có các tính năng như kích thước nhỏ gọn, giảm tiếng ồn tốt, độ nhạy tốt hơn, khoảng cách truyền mạnh mẽ, độ tin cậy cao và chi phí thấp hơn. Nó tích hợp tinh thể 16 MHz, bộ lọc phù hợp RF, bộ lọc nguồn và đầu nối IPEX để có thêm tùy chọn ăng-ten. Nó có thể được lập trình sẵn với giao thức truyền trong suốt BLE5.0 , giúp mô-đun UART nối tiếp này có thể tiếp cận nhiều ứng dụng hơn, chẳng hạn như thiết bị y tế, bộ điều khiển trò chơi, thiết bị chiếu sáng thông minh.

Mô-đun RS02A1-B Chip BLE5.0 RSBRS02ABRI

- Truyền tải trong suốt (Bridge) & Giao thức điều khiển trực tiếp -

· Lave _

· Tối đa . tốc độ truyền trong suốt: lên tới 45,6 kB/s

· Tốc độ D ata: 1 Mbps, 2 Mbps

· Tính năng: Ô TA

· UUID dịch vụ tùy chỉnh

· P phát sóng

RSBRS02ABRI hỗ trợ truyền dẫn trong suốt (Bridge) - & Giao thức điều khiển trực tiếp

- Sản vật được trưng bày -

SoC không dây:

Bộ xử lý ARM® Cortex®-M0+, 48 MHz
Công suất TX: -20 dBm đến +5 dBm
Độ nhạy: -94 dBm @ 1 Mbps
Ký ức

-256 kB flash
-32 kB SRAM

Tốc độ dữ liệu: 1 Mbps, 2 Mbps

Giao thức được hỗ trợ:

Bluetooth 5.0 năng lượng thấp
Bluetooth 4.2 năng lượng thấp

Mức tiêu thụ hiện tại:

5,49 μA ở chế độ ngủ
132,08 μA ở chu kỳ phát sóng 200 ms (tắt tính năng kéo lên bên trong EN)
81,07 μA ở chu kỳ kết nối 100 ms (tắt tính năng kéo lên bên trong EN)

Phạm vi hoạt động:

Dải điện áp cung cấp 2,3 V ~ 3,6 V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

11 GPIO.
2 UART với CTS/RTS
SPI với cấu hình chính/phụ
I2C với cấu hình chính/phụ
Giao diện chính 7816 T-0
Giao diện bàn phím
Máy phát hồng ngoại
xung điện
ADC 9 bit
DMA

Giấy chứng nhận:

RoHS

RSBRS02ABR_RSBRS02ABRI Bảng dữ liệu phần cứng V1.1_20230724

Mô-đun BLE dòng dựa trên IC trong nước
Mã sản phẩm	RSBRS02ABR-01	RSBRS02ABRI	RSB RS02ABR	RSBRS02AI	R SBRS02AA
hình chụp
vi mạch	RS02A1-B	RS02A1-B	RS02A1-B	RS02A1-A	RS02A1-A
Cốt lõi	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB	IPEX	PCB	IPEX	PCB
ĐẬP	36 KB + 4 KB	36 KB + 4 KB	36 KB + 4 KB	32 KB	32 KB
Tốc biến	256 KB	256 KB	256 KB	256 KB	256 KB
Giao thức	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY
Nguồn cấp	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	+5 dBm	+5 dBm	+5 dBm	+7dBm	+7dBm
Nhận độ nhạy	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE
GPIO	11	11	11	13	13
Nhiệt độ làm việc	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC
Nhiệt độ bảo quản	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC
Phạm vi truyền	110 m	140 m (ăng-ten PCB ngoài)	110 m	160 m (ăng-ten PCB ngoài)	120 m
Kích thước (mm)	15,2 x 11,2 x 2,0	15,2 x 11,2 x 2,3	15,2 x 11,2 x 1,8	15,2 x 11,2 x 2,1	15,2 x 11,2 x 1,7
Bưu kiện	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
OTA	√	√	√	√	√
Lưới thép	×	×	×	×	×
Tầm xa	×	×	×	×	×
Vật lý 2Mbps	√	√	√	√	√
AoA/AOD	×	×	×	×	×
Giao thức UART	Nô lệ	Nô lệ	Nô lệ	Chủ-nô đồng thời	Chủ-nô đồng thời
Chức năng	Kích thước nhỏ, tốc độ truyền trong suốt cao	Khả thi cho ăng-ten ngoài, Hỗ trợ OTA, Kích thước nhỏ gọn	Kích thước nhỏ, tốc độ truyền trong suốt cao	Khả thi cho ăng-ten ngoài, Hỗ trợ OTA, Kích thước nhỏ gọn	Hỗ trợ chế độ điều khiển trực tiếp, Dễ sử dụng
