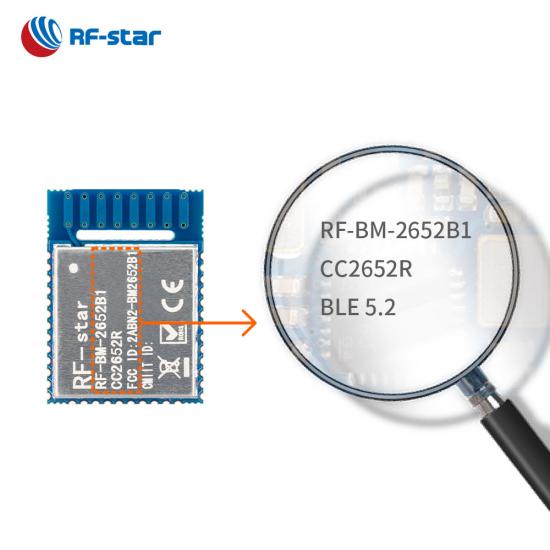

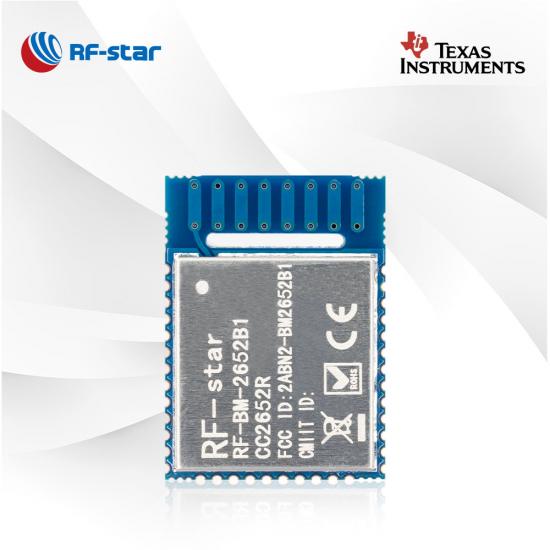

Mô-đun BLE5.1 CC2652R công suất cực thấp RF-BM-2652B1

  • BLE5.1 CC2652R Module Supporting BLE 5.0 Transparent Transmission (Bridge) Protocol
  • BLE5.1 CC2652R Module Supporting BLE 5.0 Transparent Transmission (Bridge) Protocol
  • BLE5.1 CC2652R Module Supporting BLE 5.0 Transparent Transmission (Bridge) Protocol
  • BLE5.1 CC2652R Module Supporting BLE 5.0 Transparent Transmission (Bridge) Protocol
  • BLE5.1 CC2652R Module Supporting BLE 5.0 Transparent Transmission (Bridge) Protocol

Mô-đun BLE5.1 CC2652R công suất cực thấp RF-BM-2652B1

RF-BM-2652B1 là mô-đun đa giao thức được thiết kế đáp ứng yêu cầu hiệu suất cao của các sản phẩm IoT. Nó tích hợp BLE 5.1, ZigBee, Thread IEEE 802.15.4, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN) và độc quyền. Mô-đun CC2652R là một trong những mô-đun Bluetooth nối tiếp được tối ưu hóa cho các ứng dụng cảm biến nâng cao và giao tiếp không dây công suất thấp.

  • P/N:

    RF-BM-2652B1

  • SoC:

    CC2652R

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M4F

  • Các giao thức:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0,  IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

  • Gói (mm):

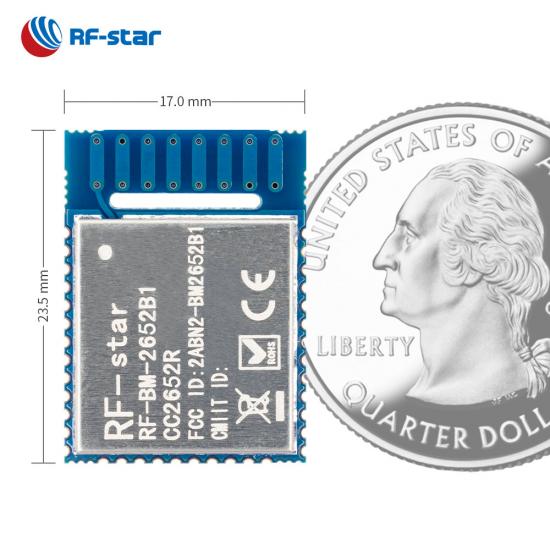

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Đặc trưng:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor

  • GPIO:

    31

  • Tối đa Năng lượng TX:

    +5 dBm

  • Phạm vi truyền:

    150 m (@BLE), 300 m (@ZigBee)
Yêu cầu ngay bây giờ

Mô -đun đa giao thức RF-BM-2652B1 dựa trên bộ xử lý mạnh mẽ 48 MHz ARM® Cortex®-M4F. Mô -đun CC2652R tích hợp tinh thể 48 MHz, tinh thể 32,768 kHz, Flash 352 kB, ROM 256 kB, bộ lọc LC và ăng-ten PCB tích hợp hiệu suất cao. IC chính CC2652R cho phép mô-đun hoạt động trong các ứng dụng có thời lượng pin dài hơn và yêu cầu hiệu suất cảm biến nâng cao. Sử dụng nền tảng SimpleLink MCU, bạn có thể phát triển giao thức của mình. Mô -đun không dây công suất thấp hỗ trợ đa giao thức đồng thời thông qua trình điều khiển Trình quản lý đa giao thức động (DMM), có thể đạt được các giao thức khác nhau hoạt động cùng một lúc. Chức năng mạnh mẽ có thể giúp nó hoạt động tốt trên cổng.


Mô-đun đa giao thức CC2652R RF-BM-2652B1

Bộ xử lý mạnh mẽ

Dựa trên chip TI CC2652R, mô-đun RF-BM-2652B1 được thiết kế cho bộ thu phát RF linh hoạt, công suất cực thấp với bộ vi điều khiển ARM® Cortex®-M4F 48 MHz mạnh mẽ.

Trình quản lý đa giao thức động

Đây là mô-đun RF 2,4 GHz đa giao thức tương thích với Bluetooth 5.3 Low Energy và IEEE 802.15.4 PHY và MAC, đồng thời đa giao thức đồng thời thông qua trình điều khiển DMM.

Bảo mật cao

Mô-đun CC2652R tích hợp bộ tăng tốc Crypto AES 128-bit và 256-bit, bộ tăng tốc phần cứng khóa công khai ECC và RSA, bộ tăng tốc SHA2 (bộ đầy đủ lên đến SHA-512) và bộ tạo số ngẫu nhiên thực (TRNG) để đạt được độ bảo mật cao.


Thiết bị ngoại vi rộng

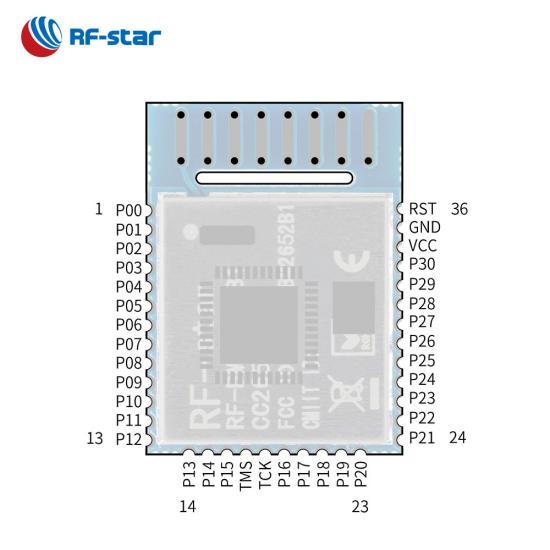

Mô-đun đa giao thức RF-BM-2652B1 cung cấp 31 GPIO trong gói nửa lỗ tem và hỗ trợ các thiết bị ngoại vi phong phú như UART, SPI, I2C, I2S, ADC, DAC, v.v.


Tài nguyên liên quan:

Sự khác biệt giữa các mô-đun CC2642R và CC2652R

Đặc điểm của mô-đun CC2652R

SoC không dây:

  • Bộ xử lý ARM® Cortex®-M4F 48 MHz
  • Công suất TX: Lên tới +5 dBm
  • Nhạy cảm:
    • -100 dBm @ 802.15.4 (2,4 GHz)
    • -105 dBm @ Bluetooth 5.0 (PHY được mã hóa LE) (125 kbps)
  • Ký ức:
    • đèn flash 352 kB
    • 256 kB ROM
    • SRAM 80 kB
  • Tốc độ dữ liệu:
    • LÊ 1M PHY
    • LÊ 2M PHY
  • LE Coded PHY (tầm xa)

Đặc trưng:

  • Bluetooth 5.1 Năng lượng thấp

  • Chủ đề
  • Zigbee 3.0
  • IEEE 802.15.4
  • Các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN)
  • độc quyền
  • Lưới Bluetooth
  • Tìm hướng

Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:


  • ADC
  • ĐẮC
  • UART
  • SPI
  • I2C
  • I²S


Mô-đun đa giao thức dòng TI SimpleLink CC265xR
Mã sản phẩm RF-BM-2652RB2 RF-BM-2652B2 RF-BM-2652B1 RF-BM-2651B1
hình chụp CC2652RB RF-BM-2652-RB2 Mô-đun đa giao thức CC2652R7 RF-BM-2652-B2 Mô-đun đa giao thức CC2652R RF-BM-2652-B1 Mô-đun đa giao thức CCC2651R3 RF-BM-2651B1 Mô-đun đa giao thức
vi mạch CC2652RB CC2652R7 CC2652R CC2651R3
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F
Anten Chip PCB PCB PCB
ĐẬP 88 KB 152 KB 88 KB 40 KB
Tốc biến 352 KB 704 KB 352 KB 352 KB
Giao thức Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) ZigBee, BLE5.3, SimpleLink™ TI 15.4 stack (2,4 GHz), các hệ thống độc quyền
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +5 dBm +5 dBm +5 dBm +5 dBm
Nhận độ nhạy -100 dBm @ 802.15.4 (2,4 GHz) -102 dBm @ 125 kbps PHY được mã hóa BLE -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE
GPIO 34 31 31 23
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 50 m @ 1M PHY 70 m @LE Được mã hóa 200 m @ 802.15.4 110 m @ 1M PHY 165 m @LE Mã hóa PHY 400 m @ 802.15.4 110 m @ 1M PHY 160 m @LE PHY được mã hóa 400 m @ 802.15.4 110 m @ 1M PHY 160 m @LE PHY được mã hóa 400 m @ 802.15.4
Kích thước (mm) 16,0 x 16,0 x 2,0 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 22,5 x 15,55 x 2,3
Bưu kiện BGA bước 0,6 mm và 1,20 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √
Lưới Bluetooth √ √ √ √
Tầm xa √ √ √ √
Vật lý 2Mbps √ √ √ √
AoA/AOD √ √ √ √
Giao thức UART không áp dụng không áp dụng không áp dụng không áp dụng
Ứng dụng Mạng gia đình Công nghiệp giao thông vận tải, y tế Điện tử tiêu dùng, cảm biến thông minh Kiểm soát truy cập, camera mạng IP
