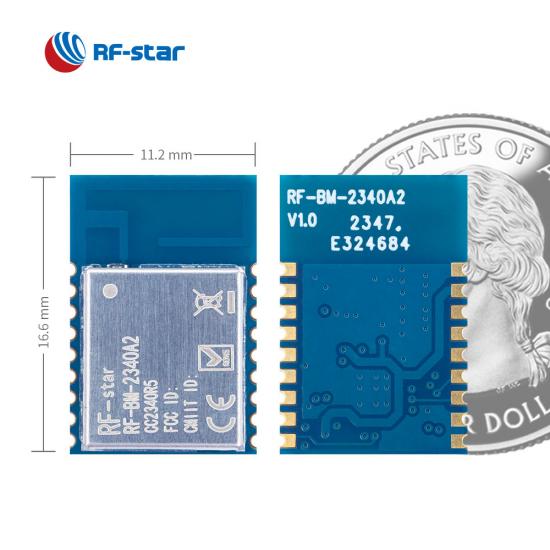

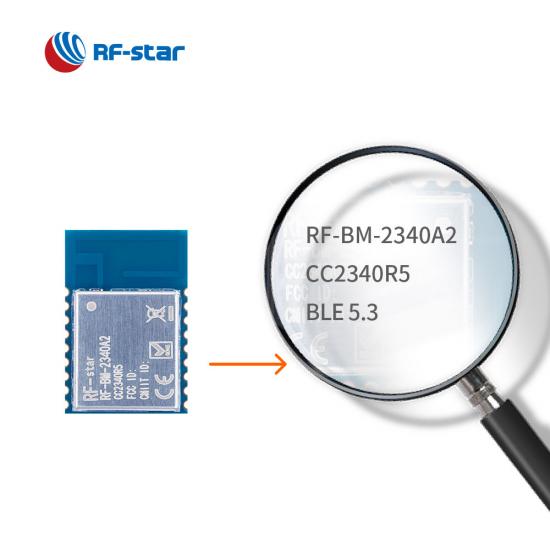

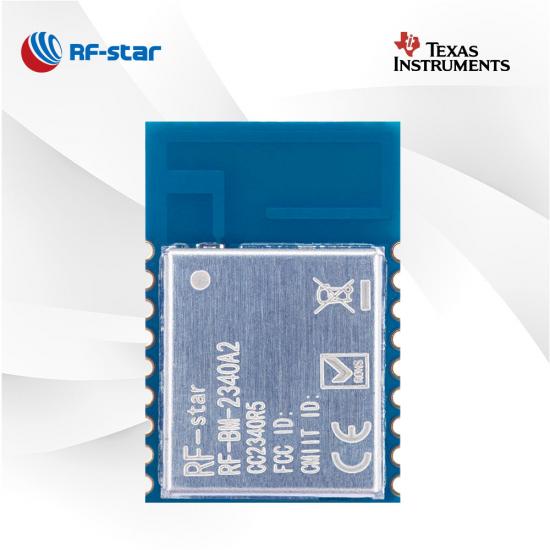

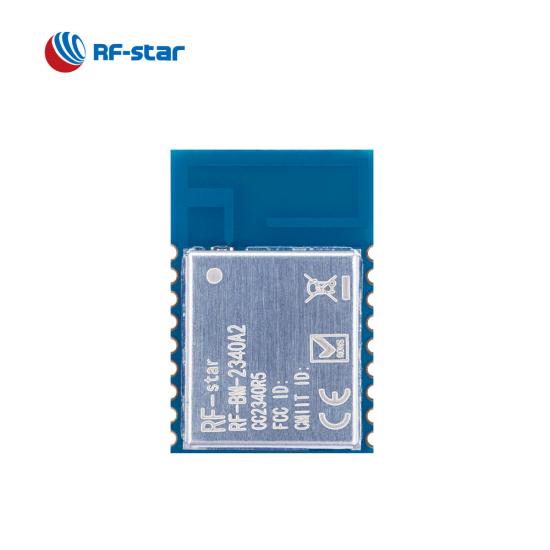

Mô-đun BLE5.0 TI CC2340R5 nhỏ gọn RF-BM-2340A2

  • BLE5.0 TI CC2340R5 Module Named RF-BM-2340A2
  • BLE5.0 TI CC2340R5 Module Named RF-BM-2340A2
  • BLE5.0 TI CC2340R5 Module Named RF-BM-2340A2
  • BLE5.0 TI CC2340R5 Module Named RF-BM-2340A2

Mô-đun BLE5.0 TI CC2340R5 nhỏ gọn RF-BM-2340A2

RF-BM-2340A2 là mô-đun Bluetooth LE 5.3 được tích hợp với MCU CC2340R5 hỗ trợ ZigBee 3.0, SimpleLink TM TI 15.4-stack và hệ thống Độc quyền . Là mô-đun CC2340Rx mới, hiệu suất cao, mức tiêu thụ điện năng cực thấp và kích thước nhỏ gọn được hoan nghênh trong ghi nhãn kệ điện tử (ESL), y tế, tự động hóa tòa nhà và nhiều ứng dụng RF không dây hơn. Gửi một cuộc điều tra bây giờ.

  • P/N:

    RF-BM-2340A2

  • SoC:

    CC2340R5

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M0+

  • Các giao thức:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

  • Gói (mm):

    16.6 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin

  • Đặc trưng:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, PCB antenna

  • GPIO:

    12

  • Tối đa Năng lượng TX:

    +8 dBm

  • Phạm vi truyền:

    130 m @ 1M PHY,180 m @ LE Coded PHY
Yêu cầu ngay bây giờ

Là một trong những mô-đun CC2340Rx mới được phát hành , RF-BM-2340A2, giống như RF-BM-2340B1 dựa trên MCU dòng CC2340R5 cũng đồng thời hỗ trợ nhiều giao thức , bao gồm Bluetooth 5.3 Low Energy, ZigBee 3.0 , SimpleLinkTM TI 15.4-stack và Hệ thống độc quyền. Tuy nhiên, mô-đun BLE này được tối ưu hóa cho kích thước nhỏ hơn nhiều với ăng-ten PCB đảo ngược F hiệu suất cao trên bo mạch, tối đa 12 GPIO và các thiết bị ngoại vi phong phú như UART, I2C và SPI . Nó được coi như một mô-đun Bluetooth UART để rút ngắn chu kỳ phát triển của các dự án thiết kế IoT này ra thị trường và giúp các thiết bị BLE kết nối ổn định và đáng tin cậy.

Các tính năng của Mô-đun BLE TI CC2340R5 RF-BM-2340A2

Nhiều giao thức được hỗ trợ

Hỗ trợ BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack và các giao thức 2,4 GHz độc quyền, mô-đun CC2340 phù hợp để điều khiển ánh sáng, chăm sóc sức khỏe tại nhà, tòa nhà thông minh, v.v.

Bộ thu phát RF 2.4GHz

Tất cả các mô-đun CC2340 đều cung cấp bộ thu phát vô tuyến 2,4 GHz công suất cực thấp có hỗ trợ nhiều điều chế, tương thích với BLE 5.3, bao gồm lớp vật lý 2 Mbps tốc độ cao (2M PHY) và PHY tầm xa (Coded PHY) .

Thiết bị ngoại vi phong phú

RF-BM-2340A2, giống như mô-đun RF-BM-2340A2I, cung cấp 12 GPIO trong gói nửa lỗ tem và hỗ trợ các thiết bị ngoại vi phong phú như UART, SPI, I2C, ADC, v.v.

Giao thức cổng nối tiếp (UART)

RF-BM-2340A2 được nhúng với giao thức truyền trong suốt BLE5.0 (giao thức cổng nối tiếp) để thực hiện các chức năng phong phú với các lệnh AT.

Anten PCB tích hợp mạnh mẽ

Mô-đun không dây RF-BM-2340A2 với ăng-ten PCB đảo ngược trên bo mạch có thể mang lại hiệu suất RF tốt hơn và giảm chi phí cho dự án của bạn.

- Video liên quan -


Tài nguyên tham khảo:

Mô-đun Bluetooth 5.3 CC2340R5 giá cả phải chăng - Hiện có hàng

Giới thiệu Mô-đun BLE công suất cực thấp dòng CC2340 RF-BM-2340B1

So sánh trong các mô-đun Bluetooth LE CC2340

SoC không dây :

  • Bộ xử lý 48 MHz ARM ®  Cortex ® - M0+

  • Công suất TX: Lên tới +8 dBm
  • Nhạy cảm :

    • -96 dBm @ 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (PHY được mã hóa LE) (125 kbps)

  • Ký ức
    • đèn flash 512 kB
    •  ROM 12 kB
    • SRAM 36 KB

  • Tỷ lệ D ata

    • LÊ 1M PHY
    • LÊ 2M PHY
    • LE Coded PHY (tầm xa)



Giao thức:

  • Bluetooth 5.3 Năng lượng thấp

  • Zigbee 3.0

  • độc quyền

  • B luetooth Mesh (nút năng lượng thấp)

  • SimpleLink TM TI 15.4-ngăn xếp


Phạm vi hoạt động:

  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C


Thiết bị ngoại vi phong phú:

  • ADC
  • UART
  • SPI
  • tôi 2 C
  • RTC
Mô-đun đa giao thức dòng TI SimpleLink CC2340
Mã sản phẩm RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM-2340A2 tôi RF-BM-2340C2
hình chụp
Mô-đun BLE RF-BM-2340B1I CC2340R5
 Mô-đun BLE RF-BM-2340A2 CC2340R5
 Mô-đun BLE RF-BM-2340A2I CC2340R5
 Mô-đun BLE RF-BM-2340C2 CC2340R5
vi mạch CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Cốt lõi 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
Anten PCB Giao diện IPEX/Nửa lỗ IPEX Giao diện IPEX/Nửa lỗ Giao diện chip/nửa lỗ
ĐẬP 36 KB 36 KB 36KB 36 KB 36 KB
Tốc biến 512 KB 512 KB 512 KB 512 KB 512 KB
Giao thức BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Hệ thống độc quyền
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +8dBm +8dBm +8dBm +8dBm +8dBm
Nhận độ nhạy

–102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps

 –102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps		 –102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps		 –102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps		 –102 dBm cho 125 kbps LE Coded PHY
-96,5 dBm cho BLE 1 Mbps
GPIO 24 24 12 12 12
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 130 m @ 1M PHY 180 m @ LE Coded PHY


 150 m @ 1M PHY (ăng-ten PCB bên ngoài) 220 m @ LE Coded PHY (ăng-ten PCB bên ngoài)  130 m @ 1M PHY 180 m @ LE Coded PHY


150 m @ 1M PHY (ăng-ten PCB bên ngoài) 220 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 50 m @ 1M PHY

80 m @ LE Mã hóa PHY
Kích thước (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √
Lưới Bluetooth √ √ √ √ √
Tầm xa √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √
AoA/AOD SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch SDK đang được lên kế hoạch
Giao thức UART BLE√ BLE√ BLE√ BLE√ BLE√
Ứng dụng Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL Thiết bị y tế, ESL
