RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

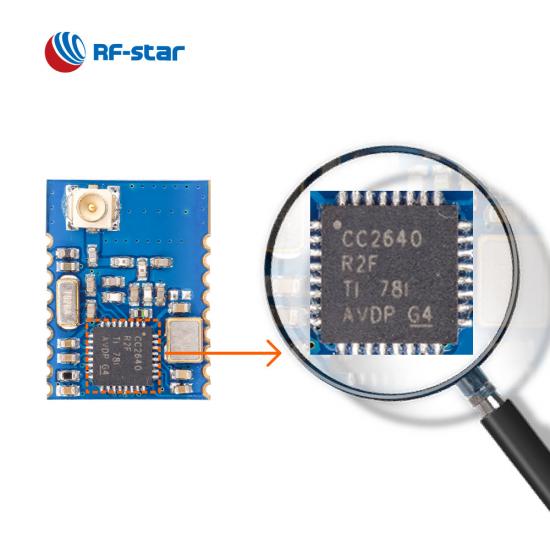

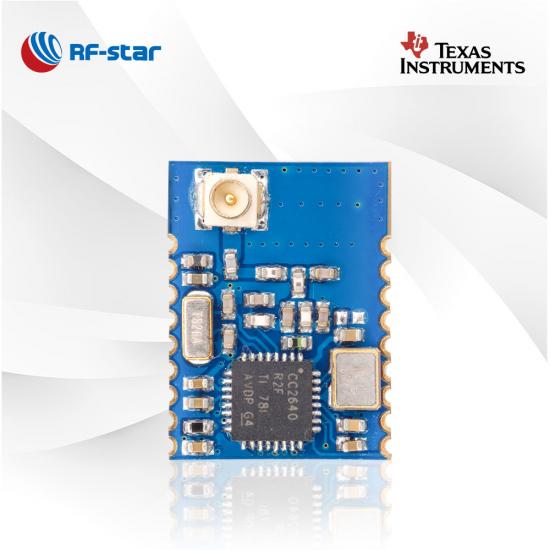

Mô-đun BLE5.0 với chipset TI CC2640R2F RF-BM-4044B3

Mô-đun RF-BM-4044B3 BLE5.0 được nhắm đến thị trường IoT. Mô-đun Bluetooth nối tiếp có đầu nối IPEX có khả năng tiếp cận nhiều ứng dụng. Chọn mô-đun UART Bluetooth RF-BM-4044B3 CC2640R2F làm tùy chọn thiết kế của bạn.

P/N:
RF-BM-4044B3
SoC:
CC2640R2FRSM
Bộ xử lý:
ARM® Cortex®-M3
Các giao thức:
Bluetooth 5.0 low energy
Tần suất làm việc:
2402 MHz ~ 2480 MHz
Gói (mm):

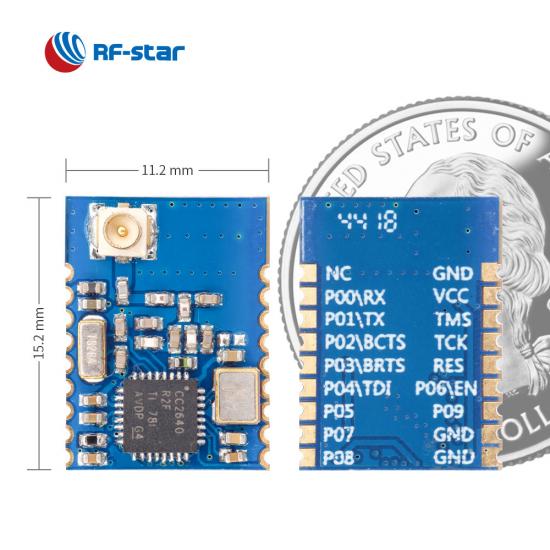

15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
Đặc trưng:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
10
Tối đa Năng lượng TX:
+2 dBm
Phạm vi truyền:
80 m

Yêu cầu ngay bây giờ

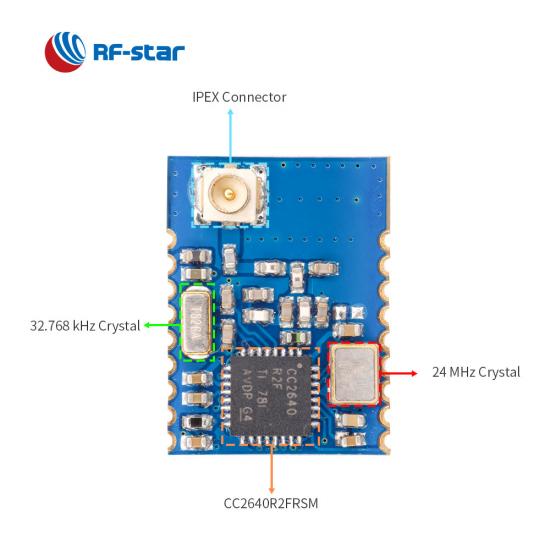

RF-BM-4044B3 là mô-đun BLE5.0 dựa trên SoC CC2640R2FRSM . Lõi ARM Cortex-M3 32 bit 48 MHz và bộ điều khiển cảm biến tiêu thụ điện năng cực thấp độc đáo giúp mô-đun có các tính năng như kích thước nhỏ gọn, độ tin cậy cao, khả năng chống nhiễu cao và hiệu suất cao, giúp mô-đun phù hợp để kết nối các cảm biến bên ngoài ở chế độ ngủ hoặc thu thập dữ liệu analog và kỹ thuật số một cách độc lập. Nó tích hợp tinh thể 24 MHz, tinh thể 32,768 kHz, bộ lọc LC và đầu nối IPEX. Mô-đun này có các thiết bị ngoại vi phong phú, chẳng hạn như ADC, SPI, I2C, I2S và được lập trình sẵn với giao thức truyền trong suốt , cho phép áp dụng dễ dàng hơn trong các ứng dụng với MCU chính.

Mô-đun BLE5.0 với chipset TI CC2640R2F

- Giao thức truyền (cầu) trong suốt BLE 5.0 -

· Một vai nô lệ, Một vai chủ

· UUID dịch vụ tùy chỉnh

· Mật khẩu kết nối

· Tốc độ D ata : 1 Mbps, 2 Mbps

· Gói mở rộng quảng cáo

Giao thức truyền trong suốt BLE 5.0 CC2640R2F

- Giao thức truyền (cầu) trong suốt BLE 4.2 -

· Một số vai trò: nô lệ, chủ nhân, chủ nô

· Các thông số có thể điều chỉnh : tốc độ baud, khoảng thời gian kết nối, khoảng thời gian phát sóng, nguồn TX…

· Mật khẩu kết nối

BLE 4.2 Truyền trong suốt - Giao thức (Cầu nối)

Tài nguyên liên quan:

Mô-đun Bluetooth 5.0 với chip CC2640R2F-Q1 cấp ô tô

Sự khác biệt giữa TI CC2640R2L và CC2640R2F

Mô-đun không dây RFSTAR CC2640R2F hỗ trợ Nền tảng IoT của Ali Cloud Link

Bảng Pinboard cho Mô-đun TI Series (CC2540 CC2541 CC2640)

SoC không dây:

Bộ xử lý ARM® Cortex®-M3
Công suất TX: -21 dBm đến +2 dBm
Độ nhạy ở chế độ BLE: -97 dBm
Ký ức

-128 kB nhấp nháy
-28 kB SRAM

Giao thức được hỗ trợ:

Bluetooth 4.2 năng lượng thấp
Bluetooth 5.0 năng lượng thấp

Mức tiêu thụ hiện tại:

2,02 μA ở chế độ ngủ
108,76 μA ở chu kỳ phát sóng 200 ms (tắt tính năng kéo lên EN bên trong)
497,41 μA ở chu kỳ kết nối 30 ms (tắt tính năng kéo lên EN bên trong)

Phạm vi hoạt động:

Dải điện áp cung cấp 1,8 V ~ 3,8 V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

ADC 12 bit
10 GPIO
SPI
I2C
I²S
RTC
UART (CTS/RTS)
AES-128

RF-BM-4044B2_4044B3 Bảng dữ liệu phần cứng V1.1_20230526

Mô-đun BLE dòng TI CC264x
Mã sản phẩm	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
hình chụp
vi mạch	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
Cốt lõi	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3
Anten	PCB	PCB	PCB	PCB	PCB	Giao diện chip/nửa lỗ	Giao diện chip/nửa lỗ	IPEX	PCB
ĐẬP	88 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB
Tốc biến	352 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB
Giao thức	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
Nguồn cấp	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+2 dBm	+2 dBm	+2 dBm	+2 dBm
Nhận độ nhạy	-97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Mã hóa PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Mã hóa PHY
GPIO	31	31	13	31	31	10	10	10	10
Nhiệt độ làm việc	-40oC ~ +85oC	-40oC ~ +105oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC
Nhiệt độ bảo quản	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC
Phạm vi truyền	110 m @ 1M PHY 160 m @ LE Mã hóa PHY	100 m @ 1M PHY 150 m @ LE Mã hóa PHY	60 m @ 1M PHY 90 m @ LE Coded PHY	70 m @ 1M PHY 100 m @ LE Mã hóa PHY	80 m @ 1M PHY 110 m @ LE Coded PHY	Anten chip 30 m @ 1M PHY 60 m @ LE Coded PHY	Anten chip 20 m @ 1M PHY 50 m @ LE Coded PHY	Ăng-ten PCB ngoài 110 m @ 1M PHY 150 m @ LE Coded PHY	60 m @ 1M PHY 90 m @ LE Coded PHY
Kích thước (mm)	23,5 x 17,0 x 2,2	23,5 x 17,0 x 2,2	15,2 x 11,2 x 1,7	23,5 x 17,0 x 1,7	23,5 x 17,0 x 1,7	10,5 x 8,5 x 2,0	8,0 x 8,0 x 1,5	15,2 x 11,2 x 2,1	16,6 x 11,2 x 1,7
Bưu kiện	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
OTA	√	√	√	√	√	√	√	√	√
Lưới Bluetooth	√	×	×	×	×	×	×	×	×
Tầm xa	√	√	√	√	√	√	√	√	√
Vật lý 2Mbps	√	√	√	√	√	√	√	√	√
AoA/AOD	√	√	×	×	√	√	√	√	√
Giao thức UART	Chủ-nô đồng thời	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ	Chủ/Nô lệ
Chức năng	Hiệu suất chống nhiễu cao	Cấp AEC-Q100, hiệu suất chống nhiễu cao	Hiệu quả chi phí cao	Hiệu quả chi phí cao	31 GPIO cho nhiều ứng dụng khả dụng hơn	Kích thước nhỏ, miếng đệm hai mặt	Kích thước siêu nhỏ	Khả thi cho anten ngoài	Tính ổn định cao
