RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Mô-đun BLE 5.0 SoC RS02A1-A RSBRS02AI công suất thấp đường dài

RSBRS02AI là mô-đun Bluetooth năng lượng thấp được phát triển cho các ứng dụng có yêu cầu ăng-ten cao hơn, hiệu suất cao và tiết kiệm chi phí. Mô-đun này hỗ trợ 7816 T-0 và các thiết bị ngoại vi hồng ngoại. Bắt đầu phát triển sản phẩm của bạn với mô-đun RSBRS02AI BLE5.0.

P/N:
RSBRS02AI
SoC:
RS02A1-A
Bộ xử lý:
ARM Cortex-M0+ @ 48 MHz
Các giao thức:
Bluetooth 5.0 low energy
Tần suất làm việc:
2402 MHz ~ 2480 MHz
Gói (mm):

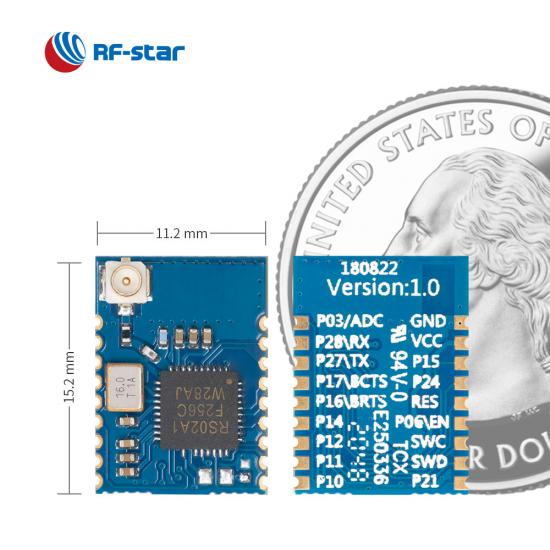

15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin
Đặc trưng:
7816 T-0, infra-red, 2 Mbps data rate
GPIO:
13
Tối đa Năng lượng TX:
+7 dBm
Phạm vi truyền:
150 m

Yêu cầu ngay bây giờ

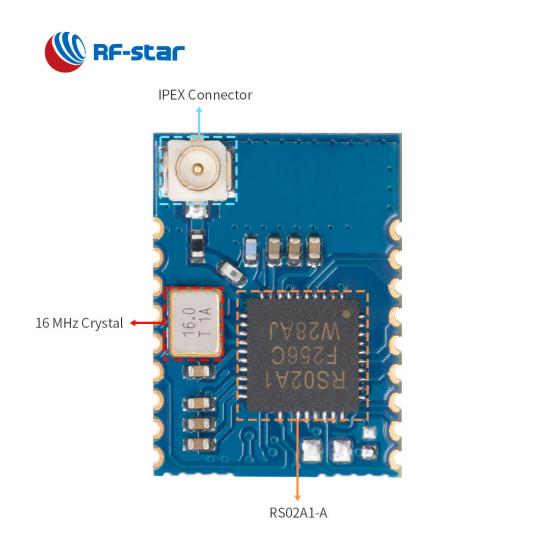

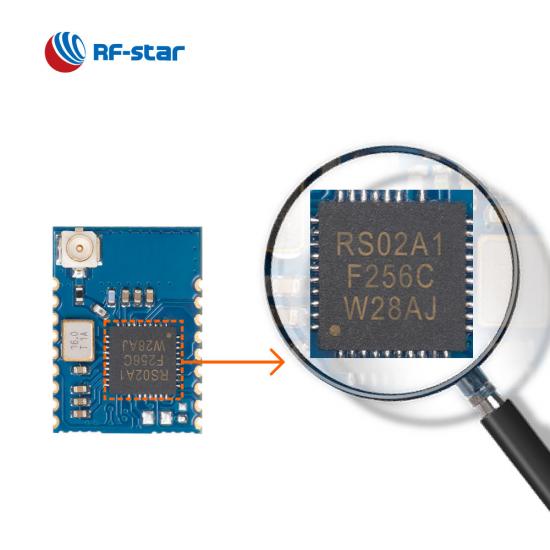

RSBRS02AI là mô-đun Bluetooth LE 5.0 một chế độ dựa trên SoC RS02A1-A sao RF . Nó có kích thước nhỏ gọn, giảm tiếng ồn tốt, độ nhạy tốt hơn, khoảng cách truyền mạnh mẽ, độ tin cậy cao và chi phí thấp hơn. Mô-đun này tích hợp tinh thể 16 MHz, bộ lọc phù hợp RF, bộ lọc nguồn và đầu nối IPEX để có thêm tùy chọn ăng-ten. Nhiều thiết bị ngoại vi và giao diện kỹ thuật số của RSBRS02AI , chẳng hạn như SPI, ADC,PWM, hồng ngoại, 7816 T-0, I2C và I2S, khiến nó được áp dụng trong nhiều ứng dụng. RSBRS02AI tương thích pin-to-pin với RSBRS02AA .

Mô-đun BLE 5.0 SoC RS02A1-A

- Giao thức truyền dẫn trong suốt (Bridge) & Giao thức điều khiển trực tiếp -

· Một số vai trò: chủ, nô lệ, chủ nô, Beacon

· Chức năng đa kết nối: Tối đa 5 salve và 1 master

· Tối đa. tốc độ truyền trong suốt: lên tới 45,6 kB/s

· Tốc độ dữ liệu: 1 Mbps, 2 Mbps

· Tính năng: OTA, Người quan sát

· UUID dịch vụ tùy chỉnh

· Ghép nối

RSBRS02AI hỗ trợ các vai trò chủ, nô lệ, chủ-nô lệ, Beacon

SoC không dây:

Bộ xử lý ARM® Cortex®-M0+, 48 MHz
Công suất TX: -20 dBm đến +5 dBm
Độ nhạy: -95 dBm @ 1 Mbps
Ký ức

-256 kB flash
-32 kB SRAM

Tốc độ dữ liệu: 1 Mbps, 2 Mbps

Giao thức được hỗ trợ:

Bluetooth 5.0 năng lượng thấp
Bluetooth 4.2 năng lượng thấp

Mức tiêu thụ hiện tại:

6,94 μA ở chế độ ngủ
64,0 μA ở chu kỳ phát sóng 200 ms (cho phép kéo lên bên trong EN)
95,83 μA ở chu kỳ kết nối 100 ms (cho phép kéo lên bên trong EN)

Phạm vi hoạt động:

Dải điện áp cung cấp 1,8 V ~ 3,6 V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

13 GPIO.
2 UART với điều khiển luồng phần cứng
2 SPI có thể cấu hình chính/phụ
2 I2C có thể cấu hình chính/phụ
I²S
Giao diện chính 7816 T-0
Giao diện bàn phím
Máy phát hồng ngoại
xung điện
ADC 10 bit
Cảm biến nhiệt độ
DMA

Bảng dữ liệu phần cứng RSBRS02AA_RSBRS02AI V1.1_20230526

Mô-đun BLE dòng dựa trên IC trong nước
Mã sản phẩm	RSBRS02ABR-01	RSBRS02ABRI	RSB RS02ABR	RSBRS02AI	R SBRS02AA
hình chụp
vi mạch	RS02A1-B	RS02A1-B	RS02A1-B	RS02A1-A	RS02A1-A
Cốt lõi	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB	IPEX	PCB	IPEX	PCB
ĐẬP	36 KB + 4 KB	36 KB + 4 KB	36 KB + 4 KB	32 KB	32 KB
Tốc biến	256 KB	256 KB	256 KB	256 KB	256 KB
Giao thức	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY
Nguồn cấp	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	+5 dBm	+5 dBm	+5 dBm	+7dBm	+7dBm
Nhận độ nhạy	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE
GPIO	11	11	11	13	13
Nhiệt độ làm việc	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC
Nhiệt độ bảo quản	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC
Phạm vi truyền	110 m	140 m (ăng-ten PCB ngoài)	110 m	160 m (ăng-ten PCB ngoài)	120 m
Kích thước (mm)	15,2 x 11,2 x 2,0	15,2 x 11,2 x 2,3	15,2 x 11,2 x 1,8	15,2 x 11,2 x 2,1	15,2 x 11,2 x 1,7
Bưu kiện	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
OTA	√	√	√	√	√
Lưới thép	×	×	×	×	×
Tầm xa	×	×	×	×	×
Vật lý 2Mbps	√	√	√	√	√
AoA/AOD	×	×	×	×	×
Giao thức UART	Nô lệ	Nô lệ	Nô lệ	Chủ-nô đồng thời	Chủ-nô đồng thời
Chức năng	Kích thước nhỏ, tốc độ truyền trong suốt cao	Khả thi cho ăng-ten ngoài, Hỗ trợ OTA, Kích thước nhỏ gọn	Kích thước nhỏ, tốc độ truyền trong suốt cao	Khả thi cho ăng-ten ngoài, Hỗ trợ OTA, Kích thước nhỏ gọn	Hỗ trợ chế độ điều khiển trực tiếp, Dễ sử dụng
