RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

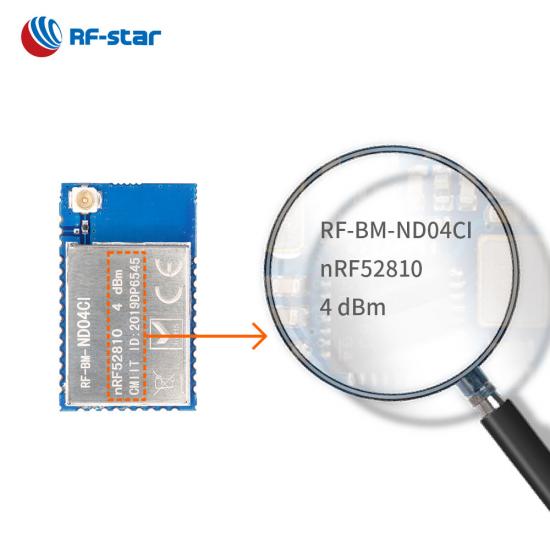

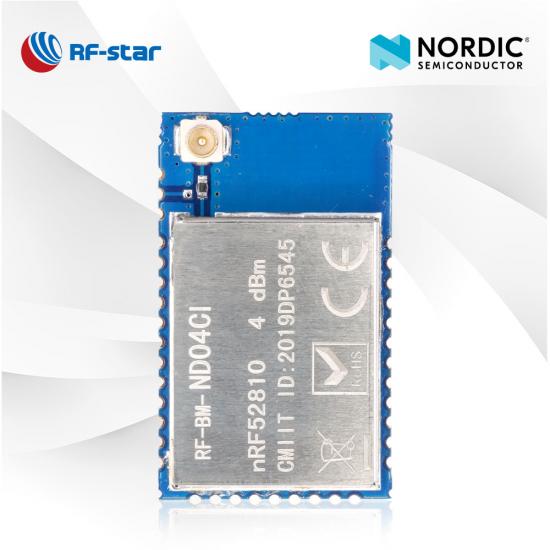

Mô-đun năng lượng thấp Bluetooth 5.0 chạy bằng pin với SoC Bắc Âu nRF52810 RF-BM-ND04CI

RF-BM-ND04CI là mô-đun Bluetooth 5.0 Năng lượng thấp được phát triển nhằm đáp ứng yêu cầu về độ tin cậy cao, hiệu suất cao của các sản phẩm IoT chạy bằng pin. Đây là một mô-đun lý tưởng cho các ứng dụng có cách sử dụng ít phức tạp hơn. Đầu nối IPEX giúp nó có nhiều khả năng hơn về các cách đầu ra ăng-ten cũng như giao diện ăng-ten nửa lỗ. Bắt đầu phát triển sản phẩm của bạn với mô-đun BLE RF-BM-ND04CI nRF52810.

P/N:
RF-BM-ND04CI
Hàng hóa tồn kho:
1000
SoC:
nRF52810
Bộ xử lý:
32-bit ARM® Cortex®-M4 64 MHz
Các giao thức:
Bluetooth 5.0 low energy
Tần suất làm việc:
2402 MHz ~ 2480 MHz

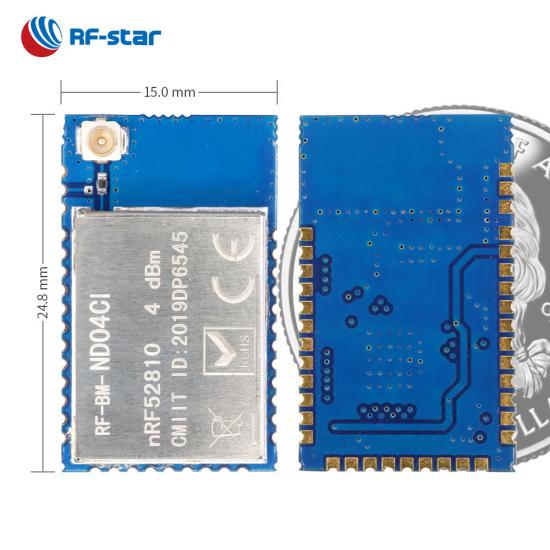

Gói (mm):
24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
Đặc trưng:
ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface

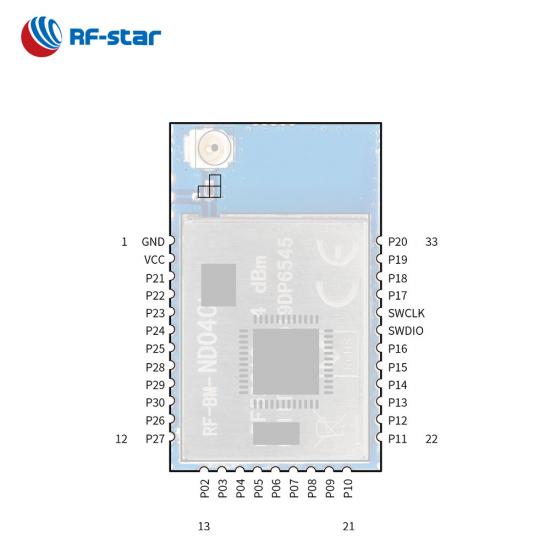

GPIO:
29
Tối đa Năng lượng TX:
+4 dBm
Phạm vi truyền:
100 m

Yêu cầu ngay bây giờ

RF-BM-ND04CI là mô-đun BLE 5.0 dựa trên SoC nRF52810 linh hoạt của Bắc Âu với bộ xử lý ARM® Cortex®-M4 32 bit. Nó tích hợp tinh thể 32,768 kHz và 32 MHz, bộ lọc LC, kết hợp ăng-ten và các tùy chọn ăng-ten của đầu nối IPEX và giao diện nửa lỗ. Nó hỗ trợ BLE stack v5.0 bao gồm tính năng 2 Mbps tốc độ cao. Nhiều thiết bị ngoại vi và giao diện kỹ thuật số của RF-BM-ND04CI, chẳng hạn như PDM,PWM, UART, SPI, I²C và 12-bit ADC, giúp nó được ứng dụng trong nhiều ứng dụng bao gồm điều khiển từ xa, thiết bị đeo, tai nghe thực tế ảo , v.v. Nó có mức tiêu thụ điện năng thấp, khoảng cách kết nối mạnh mẽ và độ tin cậy cao.

Mô-đun Bluetooth 5.0 Năng lượng thấp với SoC Bắc Âu nRF52810 RF-BM-ND04CI

Bộ xử lý mạnh mẽ

RF-BM-ND04CI là mô-đun Bluetooth 5.0 Năng lượng thấp với bộ xử lý ARM® Cortex®-M4 32 bit 64 MHz mạnh mẽ.

Thiết bị ngoại vi và giao diện phong phú

Mô-đun nRF52810 có nhiều thiết bị ngoại vi và giao diện kỹ thuật số như PDM,PWM, UART, SPI, I2C và ADC 12 bit.

Anten ngoài

Kết hợp ăng-ten và tùy chọn cho chế độ đầu ra RF (đầu nối ăng-ten IPEX và giao diện RF nửa lỗ) giúp bạn có phạm vi truyền linh hoạt để kết nối thiết bị của mình.

Tiêu thụ điện năng cực thấp

Mức tiêu thụ điện năng của mô-đun BLE nRF52810 là 1,23 μA ở chế độ ngủ.

Giao thức UART

Chức năng phong phú với OTA, chỉ nô lệ

- Giao thức truyền tải (cầu nối) trong suốt -

· Một số vai trò: nô lệ, Beacon

· Tối đa. tốc độ truyền trong suốt: lên tới 46 kB/s

· Tính năng: OTA, xác thực

Mô-đun Bluetooth 5.0 Năng lượng thấp nRF52810 RF-BM-ND04CI Giao thức truyền dẫn

Tài nguyên tham khảo:

Các sản phẩm dòng BLE của Bắc Âu có thể hỗ trợ bao nhiêu chế độ làm việc?

SoC không dây:

Bộ xử lý ARM® Cortex®-M4 32-bit với FPU, 64 MHz
Công suất TX: -20 dBm đến +4 dBm
Độ nhạy ở chế độ BLE: -96 dBm
Ký ức

-192 KB flash
-RAM24 KB

Tốc độ dữ liệu: 1 Mbps, 2 Mbps

Giao thức được hỗ trợ:

Bluetooth 5.0 năng lượng thấp
CON KIẾN
2,4 GHz độc quyền

Mức tiêu thụ hiện tại:

2,62 μA ở chế độ ngủ
70,33 μA ở chu kỳ phát sóng 200 ms
64,72 μA ở chu kỳ kết nối 50 ms

Phạm vi hoạt động:

Dải điện áp cung cấp 1,7 V ~ 3,6 V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

ADC 12 bit, 200 ksps
29 GPIO
4 kênh xung
Giao diện micro kỹ thuật số (PDM)
SPI chủ/nô lệ
I2C chủ/nô lệ
UART (CTS/RTS)

RF-BM-ND04C_ND04CI Bảng dữ liệu phần cứng V1.1_20230526

Mô-đun BLE dòng NORDIC nRF52
Mã sản phẩm	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
hình chụp
vi mạch	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Cốt lõi	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F
Anten	PCB/Pad	Tập giấy	Giao diện PCB/Nửa lỗ	Giao diện IPEX/Nửa lỗ	PCB	Giao diện PCB/Nửa lỗ	Giao diện IPEX/Nửa lỗ	PCB
ĐẬP	24 KB	24 KB	24 KB	24 KB	24 KB	64 KB	64 KB	64 KB
Tốc biến	192 KB	192 KB	192 KB	192 KB	192 KB	512 KB	512 KB	512 KB
Giao thức	BLE5.3, Độc quyền, ANT	BLE5.3, Độc quyền, ANT	BLE5.3, Độc quyền, ANT	BLE5.3, BLE 2M PHY, Độc quyền, ANT	BLE5.3, Độc quyền, ANT	BLE5.3, Độc quyền, ANT, NFC	BLE5.3, Độc quyền, ANT, NFC	BLE5.3, Độc quyền, ANT, NFC
Nguồn cấp	1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,7 V ~ 3,6 V, khuyến nghị lên 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm
Nhận độ nhạy	-97 dBm @1 Mbit/s BLE	-97 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE
GPIO	10	10	16	29	16	29	29	29
Nhiệt độ làm việc	-40oC ~ +85oC	-40oC ~ +105oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC
Nhiệt độ bảo quản	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC
Phạm vi truyền	30 m	40 m (ăng-ten PCB bên ngoài)	75 m	100 m (ăng-ten PCB bên ngoài)	80 m	80 m	110 m (ăng-ten PCB bên ngoài)	90 m
Kích thước (mm)	7,0 x 9,0 x 2,0	7,0 x 7,0 x 2,0	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3
Bưu kiện	DFN bước 0,6 mm	DFN bước 0,6 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
OTA	√	√	√	√	√	√	√	√
Lưới Bluetooth	×	×	×	×	×	√	√	√
Tầm xa	×	×	×	×	×	×	×	×
Vật lý 2Mbps	√	√	√	√	√	√	√	√
AoA/AOD	×	×	×	×	×	×	×	×
Giao thức UART	Nô lệ	Nô lệ	Nô lệ	Nô lệ	Nô lệ	Chủ-nô đồng thời, một chủ-nô lệ	Chủ-nô đồng thời, một chủ-nô lệ	Chủ-nô đồng thời, một chủ-nô lệ
Chức năng	Kích thước siêu nhỏ, hiệu quả cao	Kích thước siêu nhỏ, hiệu quả cao, khả thi cho ăng-ten ngoài	Khả năng tương thích cao, hiệu quả cao	Bộ kết nối IPEX hiệu quả cao cho thiết kế ăng-ten bên ngoài nhiều hơn	Tiêu thụ điện năng thấp hơn, hiệu quả cao	Kích thước nhỏ gọn cho nhiều ứng dụng hơn	Khả thi cho ăng-ten bên ngoài có phạm vi truyền dài hơn	Khả năng tương thích cao
