RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

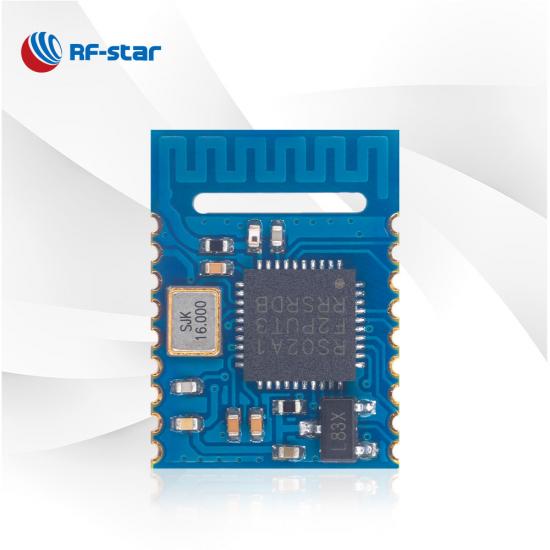

Mô-đun phụ RSBRS02ABR BLE5.0

RSBRS02ABR, mô-đun Bluetooth LE 5.0, được thiết kế cho các ứng dụng tiết kiệm chi phí. Các thiết bị ngoại vi của 7816 T-0 và hồng ngoại kích hoạt mô-đun cổng nối tiếp được áp dụng trong điều khiển từ xa của ngôi nhà thông minh. Bắt đầu phát triển sản phẩm của bạn với mô-đun RSBRS02ABR BLE5.0.

P/N:
RSBRS02ABR
SoC:
RS02A1-B
Bộ xử lý:
ARM Cortex-M0+ @ 48 MHz
Các giao thức:
Bluetooth 5.0 low energy
Tần suất làm việc:
2402 MHz ~ 2480 MHz
Gói (mm):

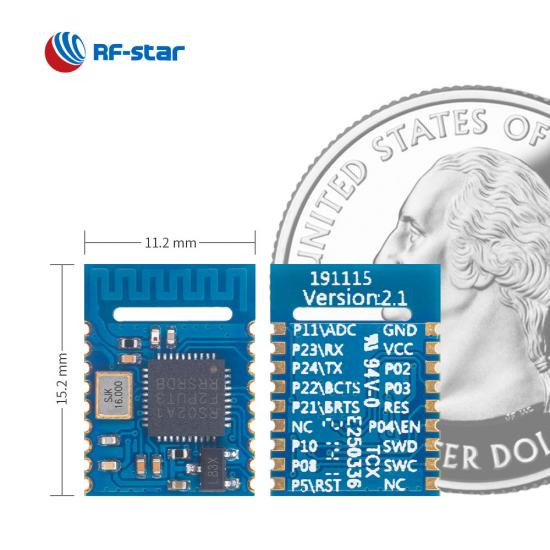

15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
Đặc trưng:
7816 T-0, infra-red, 2 Mbps data rate
GPIO:
11
Tối đa Năng lượng TX:
+5 dBm
Phạm vi truyền:
120 m

Yêu cầu ngay bây giờ

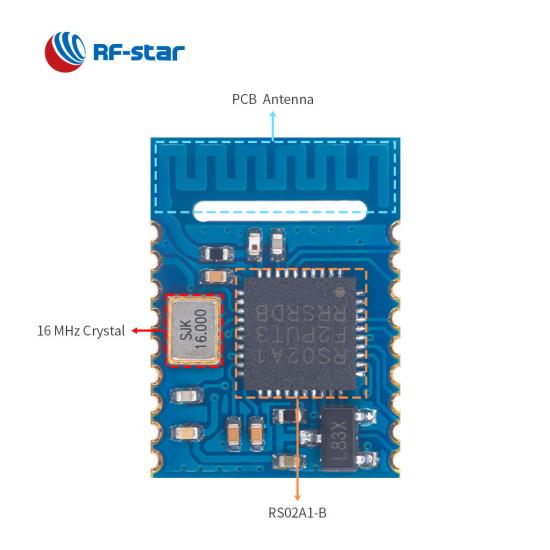

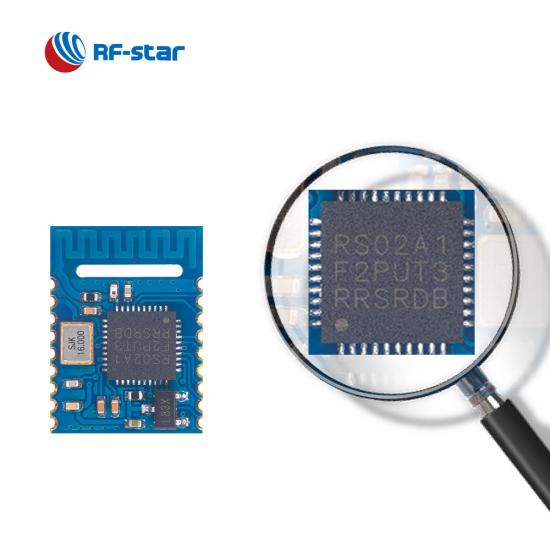

RSBRS02ABR , dựa trên SoC RS02A1-B RF-star , là mô-đun Bluetooth LE 5.0 một chế độ . Mô-đun này có rất nhiều ưu điểm: kích thước nhỏ gọn, hiệu suất giảm tiếng ồn tốt, độ nhạy tốt hơn và khoảng cách truyền mạnh mẽ. Nó được lập trình sẵn với giao thức truyền trong suốt BLE5.0 được nhúng tốc độ dữ liệu 2 Mbps , giúp mô-đun này có thể tiếp cận nhiều ứng dụng phong phú. Nó cũng hỗ trợ chức năng HID, cho phép sử dụng một số kết nối tự động.

Đèn hiệu mô-đun phụ BLE5.0 iBeacon RSBRS02ABR

- Truyền tải trong suốt (Bridge) & Giao thức điều khiển trực tiếp -

· Lave _

· Tối đa . tốc độ truyền trong suốt: lên tới 45,6 kB/s

· Tốc độ D ata: 1 Mbps, 2 Mbps

· Tính năng: Ô TA

· UUID dịch vụ tùy chỉnh

· P phát sóng

Truyền tải trong suốt (Bridge) - & Giao thức điều khiển trực tiếp

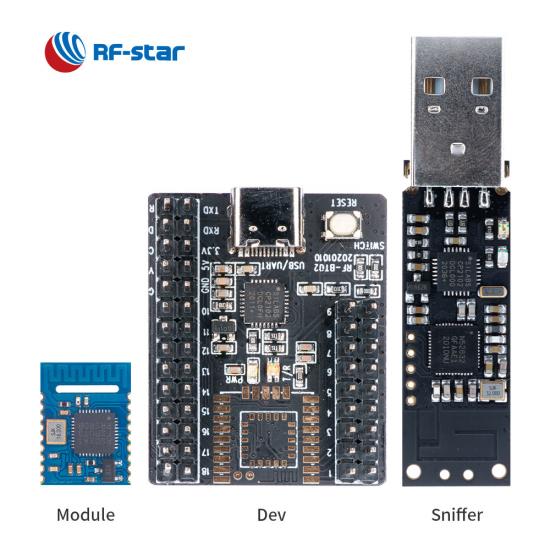

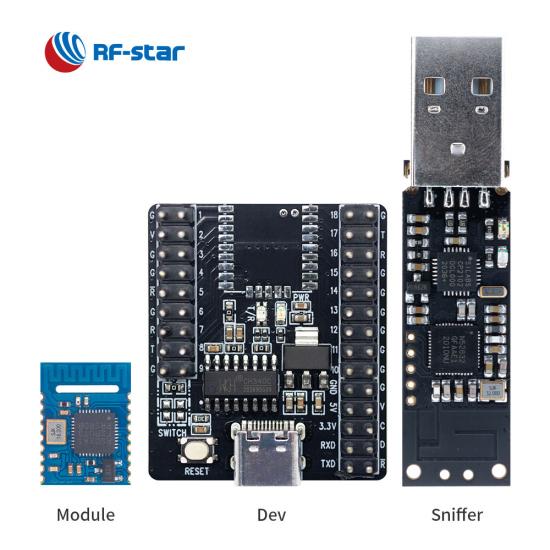

- Sản vật được trưng bày -

SoC không dây:

Bộ xử lý ARM® Cortex®-M0+, 48 MHz
Công suất TX: -20 dBm đến +5 dBm
Độ nhạy: -94 dBm @ 1 Mbps
Ký ức

-256 kB flash
-32 kB SRAM

Tốc độ dữ liệu: 1 Mbps, 2 Mbps

Giao thức được hỗ trợ:

Bluetooth 5.0 năng lượng thấp
Bluetooth 4.2 năng lượng thấp

Mức tiêu thụ hiện tại:

5,49 μA ở chế độ ngủ
132,08 μA ở chu kỳ phát sóng 200 ms (tắt tính năng kéo lên bên trong EN)
81,07 μA ở chu kỳ kết nối 100 ms (tắt tính năng kéo lên bên trong EN)

Phạm vi hoạt động:

Dải điện áp cung cấp 2,3 V ~ 3,6 V
Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C

Thiết bị ngoại vi phong phú:

11 GPIO.
2 UART với CTS/RTS
SPI với cấu hình chính/phụ
I2C với cấu hình chính/phụ
Giao diện chính 7816 T-0
Giao diện bàn phím
Máy phát hồng ngoại
xung điện
ADC 9 bit
DMA

Chứng chỉ

FCC
SRRC
RoHS

RSBRS02ABR_RSBRS02ABRI Bảng dữ liệu phần cứng V1.1_20230724

Mô-đun BLE dòng dựa trên IC trong nước
Mã sản phẩm	RSBRS02ABR-01	RSBRS02ABRI	RSB RS02ABR	RSBRS02AI	R SBRS02AA
hình chụp
vi mạch	RS02A1-B	RS02A1-B	RS02A1-B	RS02A1-A	RS02A1-A
Cốt lõi	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB	IPEX	PCB	IPEX	PCB
ĐẬP	36 KB + 4 KB	36 KB + 4 KB	36 KB + 4 KB	32 KB	32 KB
Tốc biến	256 KB	256 KB	256 KB	256 KB	256 KB
Giao thức	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY
Nguồn cấp	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	2,3 V ~ 3,6 V, khuyến nghị lên 3,3 V	1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V	1,8 V ~ 3,6 V, khuyến nghị đến 3,3 V
Tính thường xuyên	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tối đa. Năng lượng TX	+5 dBm	+5 dBm	+5 dBm	+7dBm	+7dBm
Nhận độ nhạy	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE
GPIO	11	11	11	13	13
Nhiệt độ làm việc	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC	-40oC ~ +85oC
Nhiệt độ bảo quản	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC	-40oC ~ +125oC
Phạm vi truyền	110 m	140 m (ăng-ten PCB ngoài)	110 m	160 m (ăng-ten PCB ngoài)	120 m
Kích thước (mm)	15,2 x 11,2 x 2,0	15,2 x 11,2 x 2,3	15,2 x 11,2 x 1,8	15,2 x 11,2 x 2,1	15,2 x 11,2 x 1,7
Bưu kiện	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm	Nửa lỗ bước 1,27 mm
OTA	√	√	√	√	√
Lưới thép	×	×	×	×	×
Tầm xa	×	×	×	×	×
Vật lý 2Mbps	√	√	√	√	√
AoA/AOD	×	×	×	×	×
Giao thức UART	Nô lệ	Nô lệ	Nô lệ	Chủ-nô đồng thời	Chủ-nô đồng thời
Chức năng	Kích thước nhỏ, tốc độ truyền trong suốt cao	Khả thi cho ăng-ten ngoài, Hỗ trợ OTA, Kích thước nhỏ gọn	Kích thước nhỏ, tốc độ truyền trong suốt cao	Khả thi cho ăng-ten ngoài, Hỗ trợ OTA, Kích thước nhỏ gọn	Hỗ trợ chế độ điều khiển trực tiếp, Dễ sử dụng
