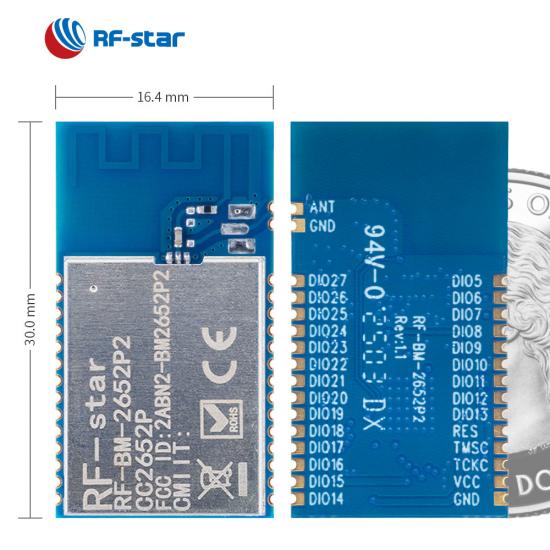

Mô-đun đa giao thức CC2652P có RF-BM-2652P2 tích hợp PA

  • ZigBee CC2652P Multi-protocol Module for Gateway Application
  • ZigBee CC2652P Multi-protocol Module for Gateway Application
  • ZigBee CC2652P Multi-protocol Module for Gateway Application
  • ZigBee CC2652P Multi-protocol Module for Gateway Application
  • ZigBee CC2652P Multi-protocol Module for Gateway Application

Mô-đun đa giao thức CC2652P có RF-BM-2652P2 tích hợp PA

Mô-đun RF-BM-2652P2 hướng tới giao tiếp không dây công suất thấp và cảm biến tiên tiến trên thị trường IoT. Mô-đun CC2652P hỗ trợ Bluetooth 5.1 Low Energy, ZigBee, Thread IEEE 802.15.4, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN) và độc quyền, bao gồm TI 15.4-Stack (2,4 GHz) và đa giao thức đồng thời thông qua Trình quản lý đa giao thức động (DMM) ) tài xế. RF-BM-2652P2 là mô-đun đa giao thức phổ biến nhất được sử dụng trong ứng dụng cổng.

  • P/N:

    RF-BM-2652P2

  • SoC:

    CC2652P

  • Bộ xử lý:

    48 MHz ARM® Cortex®-M4F

  • Các giao thức:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Tần suất làm việc:

    2402 MHz ~ 2480 MHz

  • Gói (mm):

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Đặc trưng:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

  • GPIO:

    23

  • Tối đa Năng lượng TX:

    +20 dBm

  • Phạm vi truyền:

    500 m (@BLE), 800 m (@ZigBee)
Yêu cầu ngay bây giờ

RF-BM-2652P2 , một mô -đun đa giao thức dựa trên TI CC2652P , đang hoạt động dưới bộ xử lý mạnh mẽ 48 MHz ARM® Cortex®-M4F. Nó tích hợp tinh thể 48 MHz, tinh thể 32,768 kHz, Flash 352 kB, ROM 256 kB, bộ lọc LC và tùy chọn đầu ra RF của ăng-ten trên bo mạch PCB hiệu suất cao, đầu nối IPEX và giao diện nửa lỗ. Nhiều cách đầu ra và công suất TX tối đa 20 dBm cho phép mô-đun hoạt động với phạm vi truyền tốt nhất và công suất thấp. Và trình điều khiển Trình quản lý đa giao thức động (DMM) cũng cho phép các tùy chọn hoạt động, cùng tồn tại và cung cấp đa giao thức đồng thời, đồng thời đạt được việc tạo ra các hệ thống IoT phức tạp bằng cách sử dụng một IC. Moudle CC2652P 2.4G RF được ưa chuộng bởi các ứng dụng tự động hóa gia đình ZigBee,  điều phối viên ZigBee2MQTT và các ứng dụng cảm biến tầm xa.


Mô-đun đa giao thức CC2652P RF-BM-2652P2

Nhiều giao thức được hỗ trợ

RF-BM-2652P2 là mô-đun không dây 2,4 GHz hỗ trợ Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN), các hệ thống độc quyền, bao gồm TI 15.4-Stack (2.4 GHz) .

Bộ khuếch đại công suất cao

Sử dụng bộ khuếch đại công suất cao +20 dBm tích hợp với mức tiêu thụ dòng truyền tốt nhất ở mức 85 mA, mô-đun RF CC2652P 2.4GHz có thể giúp các thiết bị không dây của bạn đạt phạm vi xa hơn nhiều.

Ba tùy chọn đầu ra RF

Nhúng loại mô-đun đa giao thức vào dự án của bạn, bạn có thể chọn ăng-ten PCB tích hợp hiệu suất cao. Ngoài ra, còn có đầu nối IPEX và giao diện nửa lỗ.


Trình quản lý đa giao thức động

Mô-đun CC2652P RF-BM-2652P2 với trình điều khiển DMM cho phép nhiều ngăn xếp không dây, ví dụ: BLE, ZigBee, giao thức Thread và nhiều giao thức khác cùng tồn tại và hoạt động đồng thời.

- Sản vật được trưng bày -



Tài nguyên tham khảo:

Mô-đun RF-star ZigBee CC2652P là gì

Mô-đun RF-star ZigBee CC2652P có thể được sử dụng để làm gì

Giải pháp ZigBee CC2652P giúp bạn tránh xa nạn bùng nổ khí đốt tự nhiên


SoC không dây:


  • Bộ xử lý ARM ®  Cortex ® -M4F 48 MHz
  • Công suất TX: Lên tới +20 dBm
  • Độ nhạy :
    • -100 dBm @ 802.15.4 (2,4 GHz)
    • -105 dBm @ Bluetooth 5.0 (PHY được mã hóa LE) (125 kbps)
  • Ký ức
    • đèn flash 352 kB
    • 256 kB ROM
    • SRAM 8 0 kB
  • Tỷ lệ D ata:
    • LÊ 1M PHY
    • LÊ 2M PHY
    • LE Coded PHY (tầm xa)


Đặc trưng:


  • Bluetooth 5.1 Năng lượng thấp
  • Chủ đề
  • Zigbee 3.0
  • IEEE 802.15.4
  • Các đối tượng thông minh hỗ trợ IPv6 (6LoWPAN)
  • độc quyền
  • Lưới luetooth B
  • Tìm phương hướng

Phạm vi hoạt động:


  • Dải điện áp cung cấp 1,8 V ~ 3,8 V
  • Phạm vi nhiệt độ làm việc: -40 ° C ~ +85 ° C



Thiết bị ngoại vi phong phú:


  • ADC
  • ĐẮC
  • UART
  • SPI
  • I2C
  • I²S
  • RTC


Chứng chỉ C :


  • CN
  • FCC


Mô-đun đa giao thức dòng TI SimpleLink CC2652P
Mã sản phẩm RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
hình chụp CC2652P7 RF-BM-2652P4I Mô-đun đa giao thức CC2652P7 RF-BM-2652P4 Mô-đun đa giao thức CC2652P RF-BM-2652P3 Mô-đun đa giao thức Mô-đun Zigbee CC2652P RF-BM-2652P2I Mô-đun Zigbee CC2652P RF-BM-2652P2 Mô-đun Zigbee CC2652P RF-BM-2652P1
vi mạch CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Cốt lõi 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+
Anten Giao diện IPEX/Nửa lỗ PCB PCB Giao diện IPEX/Nửa lỗ PCB Giao diện nửa lỗ
ĐẬP 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Tốc biến 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Giao thức Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, hệ thống độc quyền, ngăn xếp SimpleLink™ TI 15.4 (2,4 GHz)
Nguồn cấp 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V 1,8 V ~ 3,8 V, khuyến nghị đến 3,3 V
Tính thường xuyên 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Tối đa. Năng lượng TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Nhận độ nhạy -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps PHY được mã hóa BLE
GPIO 23 23 11 23 23 23
Nhiệt độ làm việc -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC -40oC ~ +85oC
Nhiệt độ bảo quản -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC -40oC ~ +125oC
Phạm vi truyền 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài) 150 m @ 1M PHY 220 m @ LE Mã hóa PHY 600 m @ 802.15.4 180 m @ 1M PHY (ăng-ten PCB bên ngoài) 240 m @ LE Coded PHY (ăng-ten PCB bên ngoài) 1200 m @ 802.15.4 (ăng-ten dính keo bên ngoài)
Kích thước (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Bưu kiện Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm Nửa lỗ bước 1,27 mm
OTA √ √ √ √ √ √
Lưới Bluetooth √ √ √ √ √ √
Tầm xa √ √ √ √ √ √
Vật lý 2Mbps √ √ √ √ √ √
AoA/AOD √ √ √ √ √ √
Giao thức UART không áp dụng không áp dụng không áp dụng không áp dụng không áp dụng không áp dụng
Ứng dụng Cổng nhà thông minh, tự động hóa tòa nhà Tự động hóa nhà, trung tâm báo cháy (FACP) Máy dò khói và nhiệt, theo dõi tài sản Tự động hóa và điều khiển nhà máy, hệ thống an ninh tòa nhà Hệ thống an ninh, cổng Lưới điện thông minh, mạng cảm biến không dây
