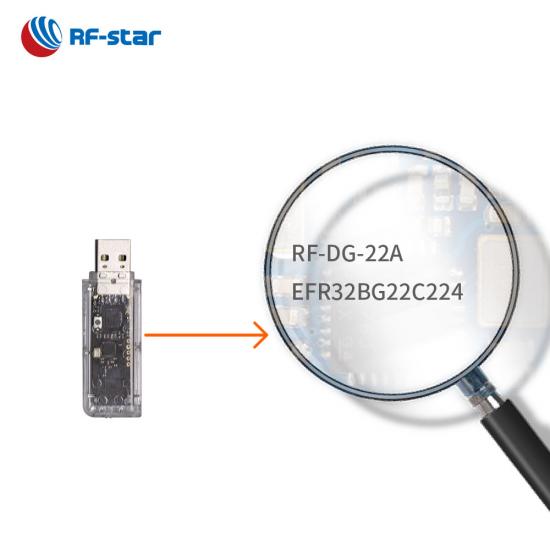

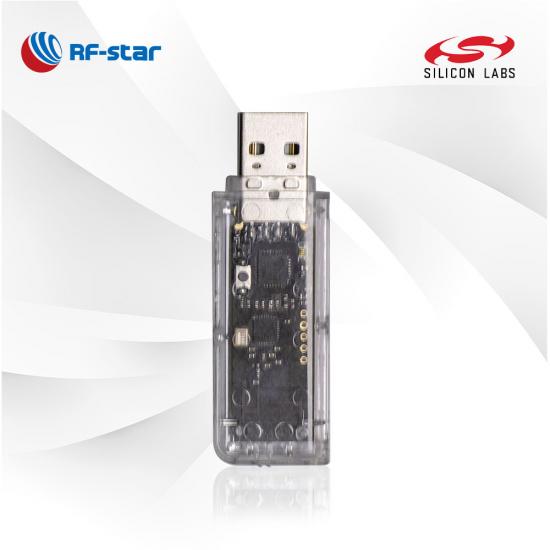

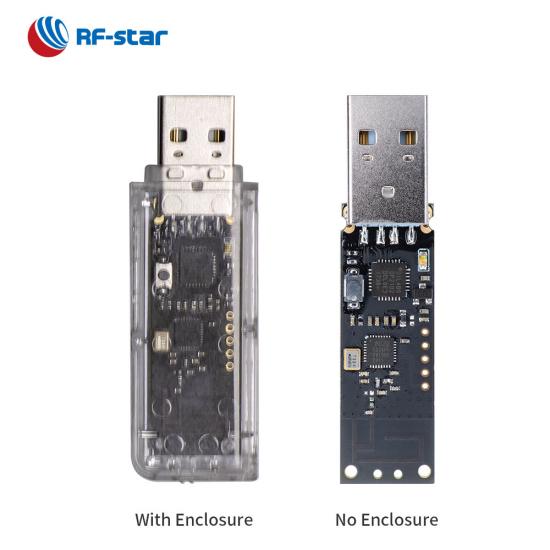

RF-DG-22A là bộ công cụ phát triển dựa trên chip Siliconlabs EFR32BG22C224. Cổng dongle có thể được sử dụng để thu tín hiệu không dây từ các thiết bị bluetooth. Và nó tiếp tục đạt được khả năng giám sát thời gian thực cho thiết bị BLE Beacon.
P/N:
RF-DG-22ASoC:
EFR32BG22C224Gói (mm):

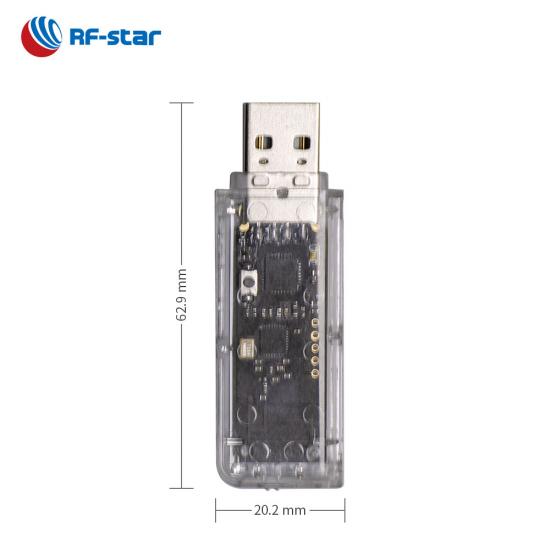

62.9 mm × 20.2 mm × 8.0 mmPhạm vi truyền:
50 m· Hỗ trợ quản lý dữ liệu cục bộ
· Hỗ trợ nắm bắt các loại dữ liệu BLE
· Giám sát thời gian thực trạng thái thiết bị Beacon
· Chụp nhiều gói quảng cáo trên thiết bị cùng một lúc
· Lọc dữ liệu theo iBeacon và Eddystone （UID, TLM và URL)
- Các ứng dụng -
· Định vị trong nhà
· Quản lý tài sản
· Quản lý bãi đậu xe
· Giám sát từ xa
· Giám sát nhiệt độ và độ ẩm
· Quản lý nhân sự
| USB Dongle | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Mã sản phẩm | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | Khóa USB | |||
| hình chụp |  |
 |
 |
 |
 |
 |
|||
| vi mạch | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| Cốt lõi | 76,8 MHz ARM Cortex-M33 | 64 MHz ARM® Cortex®-M4F | 64 MHz ARM® Cortex®-M4F | 48 MHz ARM® Cortex®-M4F | 48 MHz ARM® Cortex®-M4F | 8051 | |||
| Anten | PCB | PCB (đầu nối IPEX dẫn ra tín hiệu NFC) | PCB | PCB | Đầu nối SMA | PCB | |||
| ĐẬP | 32 KB | 256 KB | 64 KB | 88 KB | 88 KB | 8 KB | |||
| Tốc biến | 512 KB | 1 MB | 512 KB | 352 KB | 352 KB | 256 KB | |||
| Giao thức | Người quan sát, giao thức chủ-nô lệ BLE | Sniffer (ZigBee/BLE), Bootloader, giao thức BLE master-Slave | Sniffer (chỉ BLE), giao thức BLE master-slave | Điều phối viên ZigBee | Điều phối viên ZigBee | Giao thức phụ Beacon, Sniffer, HID, HCI, BLE | |||
| Tối đa. Năng lượng TX | +6dBm | +8dBm | +4dBm | +20dBm | +20dBm | +4dBm | |||
| Kích thước PCBA (mm) | 56,7 x 13,9 x 4,5 | 60 x 18,5 x 4,5 | 56,7 × 13,9 × 4,5 | 62,8 × 16,7 × 4,5 | 73,3 × 20 × 7,5 | 19,8 × 9,7 × 4,5 | |||
| Kích thước tổng thể (mm) | 62,9 x 20,2 x 8,0 | không áp dụng | 62,9 x 20,2 x 8,0 | không áp dụng | 73,3 × 23,6 × 14,1 | 21,7 × 14,3 × 5,3 | |||
| Chức năng | Giám sát dữ liệu đèn hiệu, chụp gói dữ liệu BLE, cổng BLE | Hỗ trợ PC nRF Connect, Hỗ trợ chụp tất cả các gói dữ liệu BLE5.0, Có thể thay thế NORDIC Dongle | Hỗ trợ chụp các gói dữ liệu BLE5.0 (ngoại trừ Tầm xa và Lưới) | Hỗ trợ nền tảng nguồn mở ZHA và Zigbee2MQTT, Công suất TX lên tới 20 dBm với ăng-ten PCB trên bo mạch, Cổng nhà thông minh | Hỗ trợ nền tảng nguồn mở ZHA và Zigbee2MQTT, đầu nối SMA cho ăng-ten ngoài khả thi, Cổng nhà thông minh | Kích thước nhỏ, Hiệu quả chi phí cao, Hỗ trợ công cụ máy tính để bàn TI Sniffer, cảm biến USB, bộ chuyển đổi USD | |||
